申请日2017.12.27
公开(公告)日2018.05.29
IPC分类号E03C1/122; C02F9/08
摘要
一种家用废水回收处理装置，它涉及废水回收处理技术领域。它包含的箱体上方设有箱盖，箱盖中心位置设有进水口，进水管穿过进水口与箱盖固定连接，进水管上连接有电磁阀、杂物槽，粗过滤层设在进水口的下方，细过滤层设在粗过滤层的下方，活性炭吸附层设在细过滤层的下方，箱体下方侧表面上设有出水口，出水口与出水管固定连接，出水管上安装有水泵，储水箱位于箱体的一侧，出水管与储水箱固定连接，储水箱内部设有紫外线消毒灯，储水箱外侧设有主控单元，主控单元与电磁阀、水泵、紫外线消毒灯电连接。本发明有益效果为：它结构简单，成本较低，能提高家中生活用水的二次利用，减少了家庭的用水量，节约生活成本的同时保护了水资源。
权利要求书
1.一种家用废水回收处理装置，其特征在于：它包含箱体(1)、箱盖(2)、进水口(3)、进水管(4)、电磁阀(5)、杂物槽(6)、粗过滤层(7)、细过滤层(8)、活性炭吸附层(9)、出水口(10)、出水管(11)、水泵(12)、储水箱(13)、紫外线消毒灯(14)、主控单元(15)，所述箱体(1)上方设有箱盖(2)，所述箱盖(2)中心位置设有进水口(3)，所述进水管(4)穿过进水口(3)与箱盖(2)固定连接，所述进水管(4)上连接有电磁阀(5)、杂物槽(6)，所述粗过滤层(7)设在进水口(3)的下方，所述细过滤层(8)设在粗过滤层(7)的下方，所述活性炭吸附层(9)设在细过滤层(8)的下方，所述箱体(1)下方侧表面上设有出水口(10)，所述出水口(10)与出水管(11)固定连接，所述出水管(11)上安装有水泵(12)，所述储水箱(13)位于箱体(1)的一侧，所述出水管(11)与储水箱(13)固定连接，所述储水箱(13)内部设有紫外线消毒灯(14)，所述储水箱(13)外侧设有主控单元(14)，所述主控单元(14)与电磁阀(5)、水泵(12)、紫外线消毒灯(14)电连接。
2.根据权利要求1所述的一种家用废水回收处理装置，其特征在于：所述箱体(1)上方侧表面上设有排水口(16)。
3.根据权利要求1所述的一种家用废水回收处理装置，其特征在于：所述储水箱(13)上方设有储水箱进水口(13-1)，所述储水箱进水口(13-1)与出水管(11)连接，所述储水箱(13)下方设有储水箱出水口(13-2)，所述储水箱出水口(13-2)设有过滤网(13-3)并连接有水管(17)，所述储水箱(13)上方一侧设有储水箱排水口(13-4)。
4.根据权利要求1所述的一种家用废水回收处理装置，其特征在于：所述紫外线消毒灯(14)表面设有绝缘防水层。
5.根据权利要求1所述的一种家用废水回收处理装置，其特征在于：所述主控单元(15)集成有蓝牙模块。
说明书
一种家用废水回收处理装置
技术领域
本发明涉及废水回收处理技术领域，具体涉及一种家用废水回收处理装置。
背景技术
废水回收又称废水回用，即废水经处理后回用。废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
废水回收主要分为生活废水、工业废水的回收处理。随着人们生活水平和环境保护意识的不断提高，节约水资源已经越来越受到人们的重视。生活中，我们时时处处都会用到水，洗菜、做饭、洗衣、洗澡、冲厕、拖地板等等，每完成一个生活步骤，可能就会产生不少污水。这些洗衣、洗碗、洗菜等生活用水用完后的污水本身水质还不会非常差，如果直接当成废水排除会造成一定的水资源的浪费。
当今，全球性的水污染问题已经日益严重，水资源的过度消耗和管理不当已经造成可利用水资源水量和水质的大幅下降。科技日益发展的今天，对家庭用水回收处理再利用，将是一个重要的课题。关于家庭用水回收利用的方法很多，但是目前的家庭用水的回收处理装置结构比较复杂，使用比较不便，成本比较高。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种家用废水回收处理装置，它能解决目前家庭用水的回收处理装置结构复杂、成本比较高的缺陷。

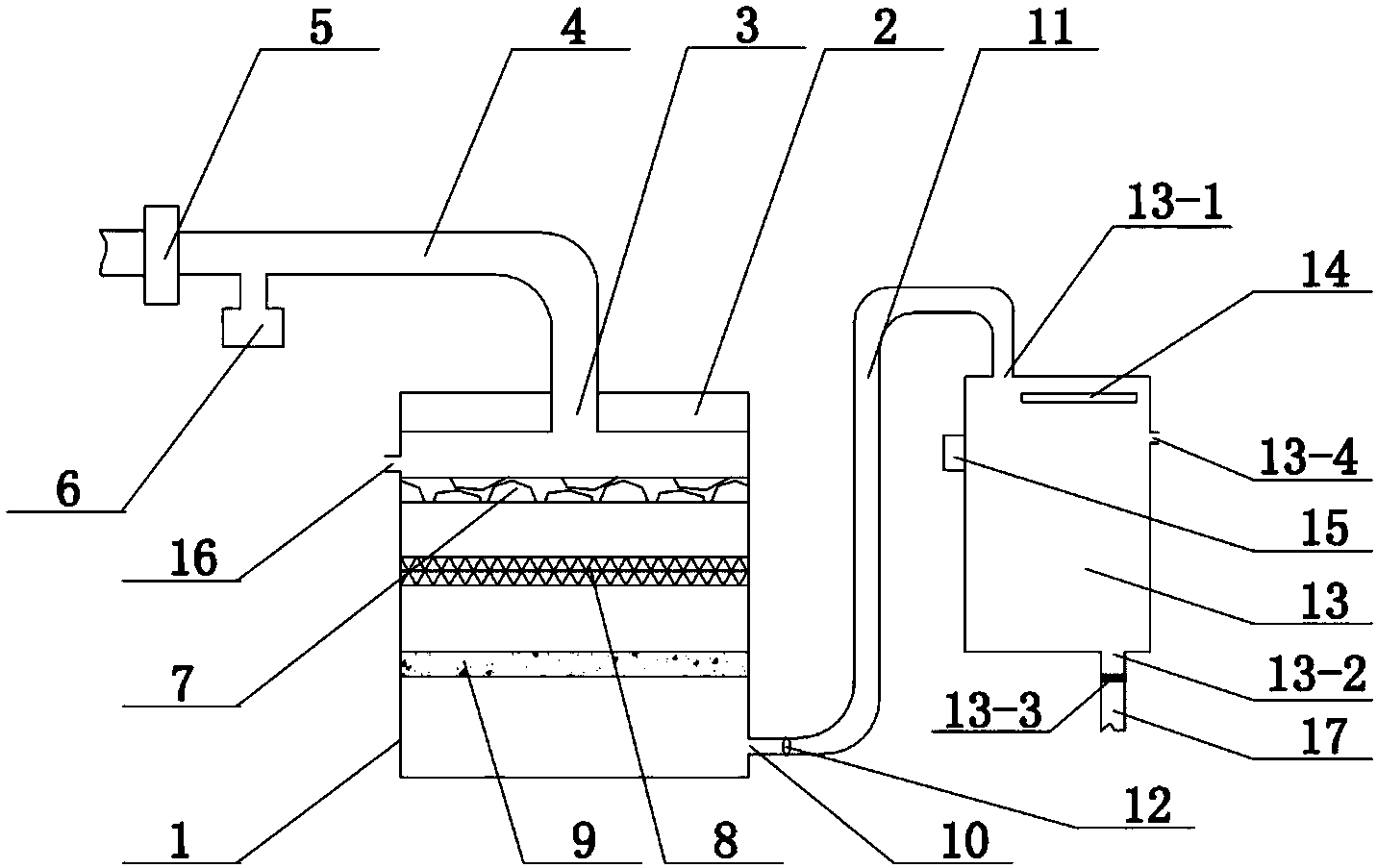

为实现上述目的，本发明采用以下技术方案是：它包含箱体1、箱盖2、进水口3、进水管4、电磁阀5、杂物槽6、粗过滤层7、细过滤层8、活性炭吸附层9、出水口10、出水管11、水泵12、储水箱13、紫外线消毒灯14、主控单元15，所述箱体1上方设有箱盖2，所述箱盖2中心位置设有进水口3，所述进水管4穿过进水口3与箱盖2固定连接，所述进水管4上连接有电磁阀5、杂物槽6，所述粗过滤层7设在进水口3的下方，所述细过滤层8设在粗过滤层7的下方，所述活性炭吸附层9设在细过滤层8的下方，所述箱体1下方侧表面上设有出水口10，所述出水口10与出水管11固定连接，所述出水管11上安装有水泵12，所述储水箱13位于箱体1的一侧，所述出水管11与储水箱13固定连接，所述储水箱13内部设有紫外线消毒灯14，所述储水箱13外侧设有主控单元15，所述主控单元15与电磁阀5、水泵12、紫外线消毒灯14电连接。
所述箱体1上方侧表面上设有排水口16。在进水过多的情况下能通过排水口排水，防止进水过多导致装置的故障。
所述储水箱13上方设有储水箱进水口13-1，所述储水箱进水口13-1与出水管11连接，所述储水箱13下方设有储水箱出水口13-2，所述储水箱出水口13-2设有过滤网13-3并连接有水管17，所述储水箱13上方一侧设有储水箱排水口13-4。储水箱能将处理后的水储存消毒过滤后供给生活用水。
所述紫外线消毒灯14表面设有绝缘防水层。防止紫外线消毒灯在水中不能有效的消毒工作和有过电的危险。
所述主控单元15集成有蓝牙模块。通过蓝牙模块，用户可通过移动终端与装置进行连接，通过APP能对装置的电磁阀、水泵、紫外线消毒灯等进行控制，从而能更好的与装置进行互动。
本发明的工作原理：生活污水从进水管进入，大颗杂物先被杂物槽收集，进入箱体后，经过粗过滤层和细过滤层的过滤水中杂质基本消除，然后进过活性炭吸附层能对水中有害物质进行过滤，污水经过处理后由水泵将水通过出水管引入储水箱中，储水箱中的紫外线消毒灯能对水进行进一步的杀菌消毒，从而使水达到生活中洗涮、冲洗的要求，同时通过蓝牙和手机相连，能对设备进行基本的操作，方便家中的使用。
采用上述技术方案后，本发明有益效果为：它结构简单，成本较低，能提高家中生活用水的二次利用，减少了家庭的用水量，节约生活成本的同时保护了水资源。
