申请日1992.02.01
公开(公告)日1993.03.17
IPC分类号C02F1/04
摘要
本实用新型是一种用低温真空蒸发处理污水的装置。由反应器、冷凝器、真空泵、冷冻机及其制冷配件组成。反应器内被处理的污水被冷冻机排出的热量在真空下汽化，水汽在冷凝器内被冷冻剂吸收其热量而凝结成水，然后排放或回收使用。在反应器内的污水经汽化后浓度增加，可回收重复使用。本装置处理污水不需加化学剂，不用加化学剂系统，简化污水处理流程及设备，回收热量，节水，节省排污费和运行管理费，节省设备占用面积等。
権利要求書

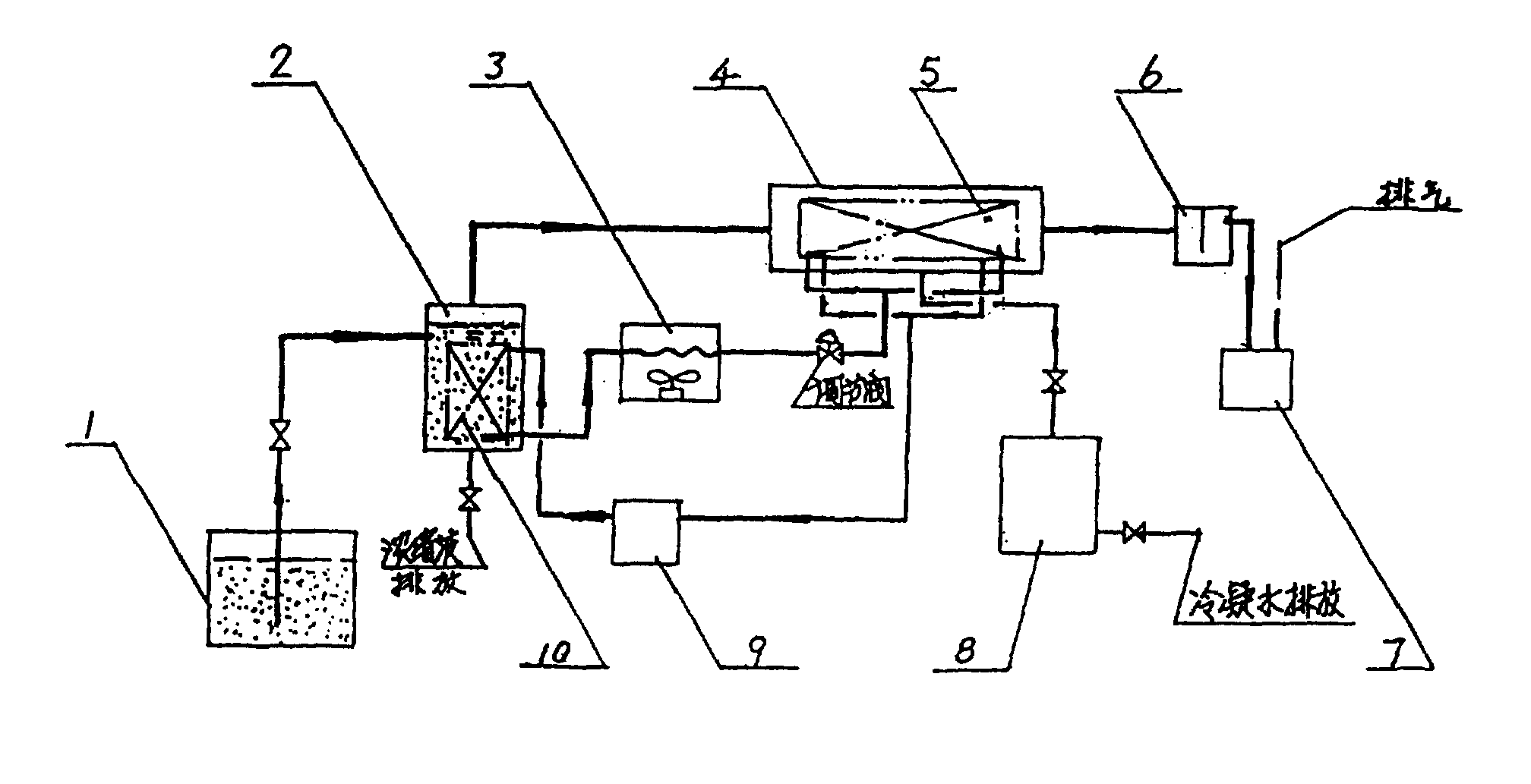

1、一种用低温真空蒸发处理污水的装置，其特征是将污水槽(1)、反应器(2)、散热器(3)、冷凝器(4)、冷却排管(5)、汽水分离器(6)、真空泵(7)、冷凝水箱(8)、冷冻机(9)、加热排管(10)安装在一个共用底座上;污水槽(1)、反应器(2)、冷凝器(4)、汽水分离器(6)、真空泵(7)等部件之间用管道及阀门连接;冷却排管(5)、冷冻机(9)、加热排管(10)、散热器(3)等部件之间用管道及阀门连接;冷凝水箱(8)与冷凝器(4)之间用管道及阀门连接;把待处理的污水，放入污水槽(1)后，真空泵(7)及冷冻机(9)通电启动(真空泵及冷冻机是本装置的动力源)，其他部件同时投入工作，完成处理污水的目的。
2、根据权利要求1的低温真空蒸发处理污水的装置，其特征是该反应器(2)为圆筒形容器，顶部为球形(椭圆形、碟形)封头，用螺栓和筒体紧固，底部为平底封头，在平底封头上有出水管接头，筒体下壁有加热排管(10)的出口，在底部有浓缩液排放管接头。
3、根据权利要求1和2的低温真空蒸发处理污水的装置，其特征是安装在反应器(2)中的加热排管(10)为带翅片的蛇形弯管束，弯管束的两端固定在两块隔板上，隔板放置在底板上。
4、根据权利要求1的低温真空蒸发处理污水的装置，其特征是该散热器(3)为方(圆)形筒体，一端安装轴流风机，另一端敞口，由侧壁通过的蒸汔管，在筒体内制成带翅片的蛇形弯管束。
5、根据权利要求1的低温蒸发处理污水的装置，其特片是该冷凝器(4)为带法兰球形(椭圆形、蝶形)封头的圆柱体，内装冷却排管(5)，筒体两端设置冷却排管(5)的进出口管接头，两个封头上设有水蒸汽出入口，筒体另一端壁板上设置抽真空管接头。
6、根据权利要求1和5的低温真空蒸发处理污水的装置，其特征是安装在冷凝器(4)中的冷却排管(5)为带翅片的蛇形弯管束，弯管束的两端固定在两块隔板上，隔板焊置在筒体上。
7、根据权利要求1的低温真空蒸发处理污水的装置，其特征是汽水分离器(6)为方(圆)形容器，内设焊在盖板上的隔板。
说明书
本实用新型公开了一种用低温真空蒸发处理污水的装置，适用于处理或浓缩各种废液，具有回收用水、回收资源、浓缩废液的三大功能。
在现有技术中，处理污水废液的方法，主要是把化学剂(药剂)投入到被处理的污水废液中，经反应(有的需要搅拌)再经沉淀后排放，其不足之处是整个系统各类设备多、占地面积大，运行管理比较复杂，更不能回收资源(各类贵金屋)。
本实用新型的目的在于利用低温真空蒸发原理，针对现有技术的不足，制造一种由真空蒸发系统和冷冻剂汽液交变的低温封闭循环冷冻系统组成的连续运行的污水处理装置。
本实用新型的目的是通过以下方式实现的：在污水槽(1)和真空泵(7)之间由反应器(2)、散热器(3)、冷凝器(4)、冷却排管(5)、汽水分离器(6)、泠凝水箱(8)、冷冻机(9)、加热排管(10)所组成的低温真空蒸发处理污水的装置以及由电源、按钮、连接管道、阀门、液位计等相关部分的协调动作使全过程连续运行。
本实用新型与现有技术相比，有以下优点：
一、节能，直接回收冷冻机的热量;
二、节水，蒸发出的水无污染物，可循环使用;
三、不加化学剂，不产生污泥;
四、比加化学剂法占地面积小;
五、通电后即能工作，操作方便。
