申请日1990.08.22
公开(公告)日1991.03.06
IPC分类号B01D36/02; E03B7/07
摘要
一种废水回收利用节水装置，它包括粗过滤器，带细过滤器的贮水箱。粗过滤器采用离心旋涡结构，细过滤器为夹套式滤芯结构。贮水箱除有溢流管外，在贮水箱下部还装有提升机构，当液位过低时，可操作提升机构，提高液位。本装置结构简单，容易加工，使用方便，回收的废水比较洁净，除用于冲洗便池外，也可作其他用途。
権利要求書

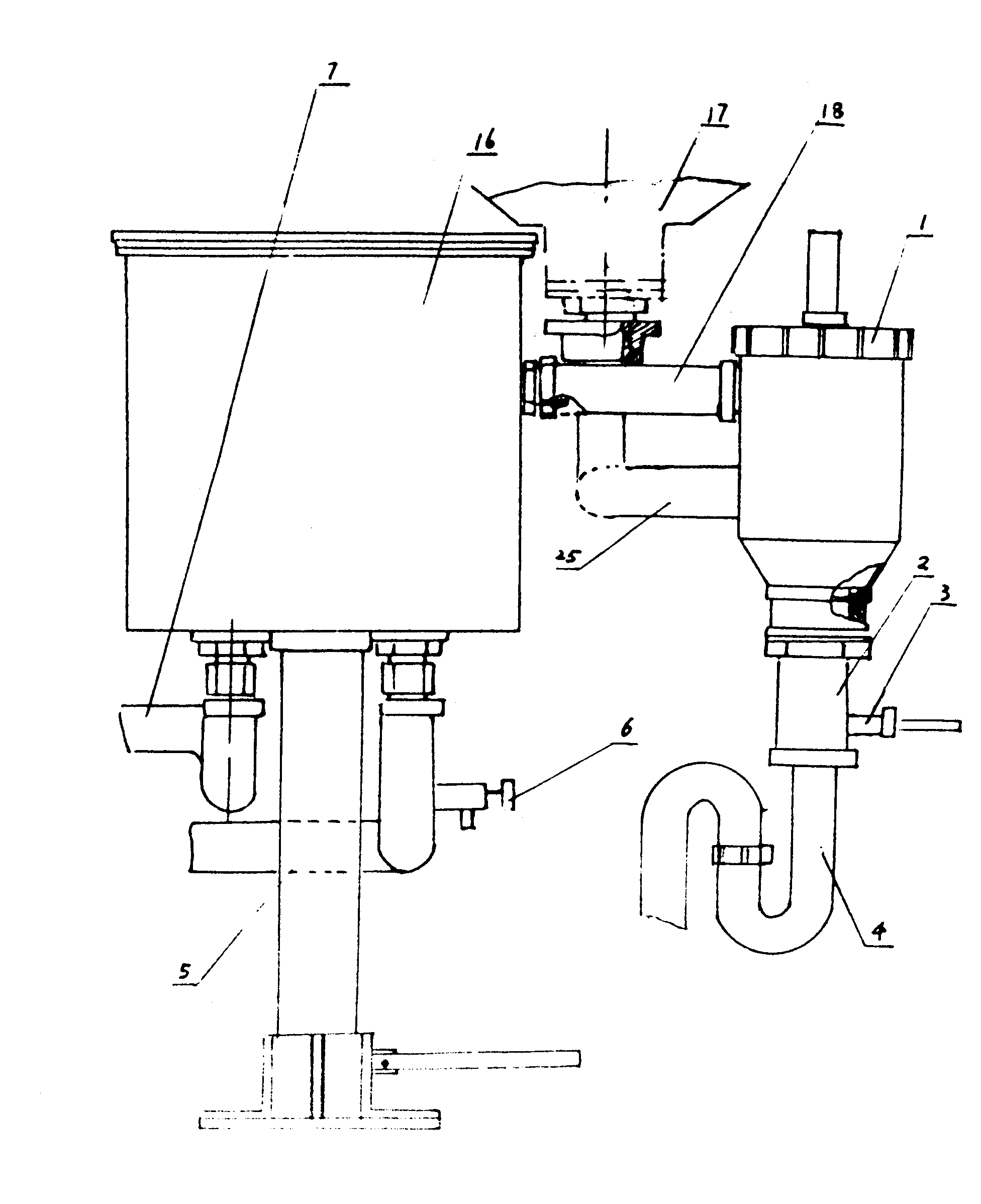

1、一种废水回收利用节水装置，其特征在于它包括粗过滤器，带细过滤器的贮水箱。所述的粗过滤器包括本体[20];位于本体侧向的进水口[25]，出水口[26];位于本体中部的档栓[23]，档栓两侧放有平盘[21]，上、下盘之间放有过滤网[22];盖[19]，排污阀[2]。所述的带细过滤器的贮水箱包括：箱体[33]，箱体上有进水接头[18]，箱体接有溢流管[7]，箱体内接一空心螺管[41]，螺管外围有一支撑架[32]，在支撑架和空心螺管之间插有二层滤芯[29]、[40]，内、外层滤芯之间放有除味清净剂[38];与螺管相接的出水接头[37]，所述粗过滤器的出水口[26]与细过滤器进水接头[18]相接通。
2、按权利要求1所述的节水装置，其特征在于所述的带细过滤器的贮水箱还包括有提升机构，提升机构包括：支撑管〔16a〕，支撑座〔42〕，支撑座上端与支撑管下端分别开有导向槽〔16b〕、〔42a〕，作相对位移，由定位螺钉〔44〕定位;与支撑管尾端相接触的弹簧〔45〕;与弹簧相接触的半圆弧板〔43〕，半圆弧板压在踏板〔47〕上，踏板中部与支撑座铰接，所述的粗过滤器上方有一透明材料做成的液位计〔28〕。
说明书
本实用新型属于废水回收利用节水装置，特别是一种生活废水的回收二次利用装置。
已有的生活废水大都没有利用就直接排放，其主要原因是因为生活废水中沉淀物杂质较多，不经处理无法使用，因此有必要提供一种废水回收利用装置，通过它，除去废水中杂质，使废水重新利用，以节约用水。
本实用新型目的是提供一种结构简单、使用方便的生活废水回收利用节水装置，废水主要用于冲洗便池。
为达到上述目的，本实用新型采用以下结构：它包括粗过滤器，带细过滤器的贮水箱。粗过滤器包括本体;位于本体侧向的进水口;出水口;位于本体中部的档栓，档栓两侧放有平盘，上、下盘之间放有过滤网;盖;排污阀。带细过滤器的贮水箱包括：箱体，箱体上有进水接头，箱体接有溢流管，箱体内接空心螺管，螺管外围有一支撑架，在支撑架和空心螺管之间插有二层滤芯，内、外层滤芯之间放有除味清净剂;与螺管相接的出水接头。粗过滤器的出水口与细过滤器进水接头相接通。
本实用新型的优点：结构简单，容易加工，回收的废水比较洁净。可用于冲洗便池，也可作其他用途，贮水箱除有溢流管外，还可装有提升机构，液位过低时，可脚踏提升机构上的踏板，升高液位。现有家庭洗具和厕所水箱略加改造，就可使用。
