申请日2017.12.26
公开(公告)日2018.09.11
IPC分类号C02F9/04; C02F11/12
摘要

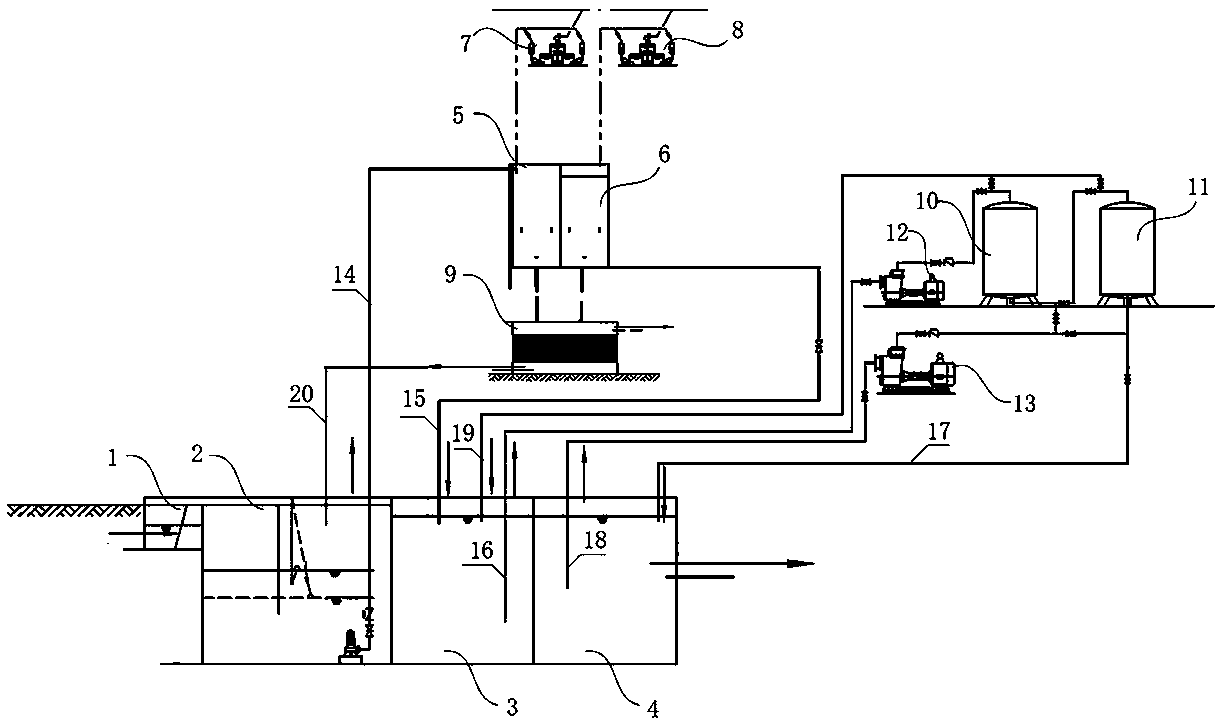

本实用新型公开了一种湿式喷漆室废水处理系统，其包括：格栅池、调节池、混凝溶气气浮装置、污泥干化池、中间水池、过滤器和清水池;喷漆废水通过进水管连通至格栅池;调节池的出液口通过第一导管连通混凝溶气气浮装置的进液口;混凝溶气气浮装置的出液口通过第二导管连通中间水池的进液口，混凝溶气气浮装置的污泥出口通过污泥管连通污泥干化池;中间水池的出液口通过第三导管连通过滤器的进液口，过滤器的出液口通过第四导管连通清水池;过滤器包括石英砂过滤器和活性炭过滤器。湿式喷漆室废水处理系统能够有针对性的处理喷漆室废水，实现废水无污染的排放。
权利要求书
1.一种湿式喷漆室废水处理系统，其特征在于，包括：格栅池、调节池、混凝溶气气浮装置、污泥干化池、中间水池、过滤器和清水池;喷漆废水通过进水管连通至格栅池;所述调节池的出液口通过第一导管连通混凝溶气气浮装置的进液口;混凝溶气气浮装置的出液口通过第二导管连通中间水池的进液口，混凝溶气气浮装置的污泥出口通过污泥管连通污泥干化池;中间水池的出液口通过第三导管连通过滤器的进液口，过滤器的出液口通过第四导管连通清水池;所述过滤器包括石英砂过滤器和活性炭过滤器。
2.根据权利要求1所述的湿式喷漆室废水处理系统，其特征在于，还包括反冲洗装置，所述反冲洗装置包括反冲洗进液管、反冲洗泵和反冲洗回液管;所述反冲洗进液管一端连通清水池，另一端连通过滤器的出液口;所述反冲洗泵安装在所述反冲洗进液管上;反冲洗回液管一端连通过滤器的进液口，另一端连通中间水池。
3.根据权利要求1所述的湿式喷漆室废水处理系统，其特征在于，所述混凝溶气气浮装置包括混凝池、聚合氯化铝加药装置和聚丙烯酰胺加药装置;聚合氯化铝加药装置连接所述混凝池，聚丙烯酰胺加药装置连接所述混凝池。
4.根据权利要求1所述的湿式喷漆室废水处理系统，其特征在于，所述调节池内安装调节液泵、液位传感器和液泵控制器;所述液位传感器安装在所述调节池内，用于检测调节池内的液位;所述液泵控制器连接液位传感器，根据液位控制调节液泵的运行。
5.根据权利要求1所述的湿式喷漆室废水 处理系统，其特征在于，所述污泥干化池的出液口通过第五导管连通至调节池。
说明书
一种湿式喷漆室废水处理系统
技术领域
本实用新型属于喷漆工厂废水处理技术领域，特别是涉及一种湿式喷漆室废水处理系统。
背景技术
家具喷漆废水主要来源于湿式喷漆室用水洗涤喷漆室作业区空气所产生的废水，空气中漆物和有机溶剂被转移到水中。废水的形式有以下两种方式：其一是循环水的一部分被排出成为废水，并补充足量的新鲜水;其二则是水经过一定循环使用后全部更新。家具喷漆其污水成份复杂，色度变化较大,生产的废水主要污染物为：COD、BOD、pH、油漆类、悬浮物和色度。家具喷漆废水直接外排必然会对环境造成严重污染。
实用新型内容
本实用新型的目的是提供一种湿式喷漆室废水处理系统。
本实用新型解决上述技术问题的技术方案如下：一种湿式喷漆室废水处理系统，其包括：格栅池、调节池、混凝溶气气浮装置、污泥干化池、中间水池、过滤器和清水池;喷漆废水通过进水管连通至格栅池;所述调节池的出液口通过第一导管连通混凝溶气气浮装置的进液口;混凝溶气气浮装置的出液口通过第二导管连通中间水池的进液口，混凝溶气气浮装置的污泥出口通过污泥管连通污泥干化池;中间水池的出液口通过第三导管连通过滤器的进液口，过滤器的出液口通过第四导管连通清水池;所述过滤器包括石英砂过滤器和活性炭过滤器。
本实用新型如上所述的湿式喷漆室废水处理系统，进一步，还包括反冲洗装置，所述反冲洗装置包括反冲洗进液管、反冲洗泵和反冲洗回液管;所述反冲洗进液管一端连通清水池，另一端连通过滤器的出液口;所述反冲洗泵安装在所述反冲洗进液管上;反冲洗回液管一端连通过滤器的进液口，另一端连通中间水池。
本实用新型如上所述的湿式喷漆室废水处理系统，进一步，所述混凝溶气气浮装置包括混凝池、聚合氯化铝加药装置和聚丙烯酰胺加药装置;聚合氯化铝加药装置连接所述混凝池，聚丙烯酰胺加药装置连接所述混凝池。
本实用新型如上所述的湿式喷漆室废水处理系统，进一步，所述调节池内安装调节液泵、液位传感器和液泵控制器;所述液位传感器安装在所述调节池内，用于检测调节池内的液位;所述液泵控制器连接液位传感器，根据液位控制调节液泵的运行。
本实用新型如上所述的湿式喷漆室废水处理系统，进一步，所述污泥干化池的出液口通过第五导管连通至调节池。
本实用新型的有益效果是：
在本实用新型的湿式喷漆室废水处理系统中，利用格栅池去除废水中较大的杂质，来自调节池的废水进入混凝溶气气浮装置进行除杂，中间水池起到静置反应的作用，利用过滤器进一步滤除废水中的固态杂质，最终进入到清水池并排出。
