申请日1989.12.11
公开(公告)日1990.09.26
IPC分类号E03C1/12
摘要
本实用新型是一种节水型卫生间废水提升冲厕装置。现有卫生间设计的带水箱便器均为百分之百使用洁净的自来水，而大量较洁净的洗脸等污水没有得到充分的利用。本实用新型的特征在于便器冲水箱中的上水球阀的上水汇集口处连接一吸水器，吸水器通过吸水管与洗面具下的污水储水箱连接，储水箱的上侧装一溢水管，吸水器的出水口直接进入便器冲水箱，吸水管的储水箱一端安装一逆止阀，达到节水的目的。
権利要求書
1、一种节水型卫生间废水提升冲厕装置，包括现有卫生间设计的洗面具，便器和便器冲水箱，其特征在于：便器冲水箱中的上水球阀的上水汇集口处连接一吸水器，吸水器通过吸水管与洗面具下面的污水储水箱连接，储水箱的上侧装一溢水管，吸水器的出水口直接进入便器冲水箱，吸水管的储水箱一端安装一逆止阀。
2、根据权利要求1所述的节水型废水提升冲厕装置，其特征在于：吸水器由吸水管内设置喷射孔组成。
3、根据权利要求1或2所述的节水型废水提升冲厕装置，其特征在于：逆止阀是由阀体和胶体阀门组成。
说明书
本实用新型是节水型卫生间废水提升冲厕装置。
目前卫生间设计的带水箱便器均为百分之百使用洁净的自来水，即使是节水型产品也只是在每次冲洗水量上有所减少，节水效果并不十分明显。而大量较洁净的洗脸等污水没有得到充分的利用。
本实用新型的目的就是要提供一种节水型卫生间废水提升冲厕装置，其具有将洗脸等污水提升进入冲洗便器的水箱再使用，实现一水两用，达到最明显的节水目的。

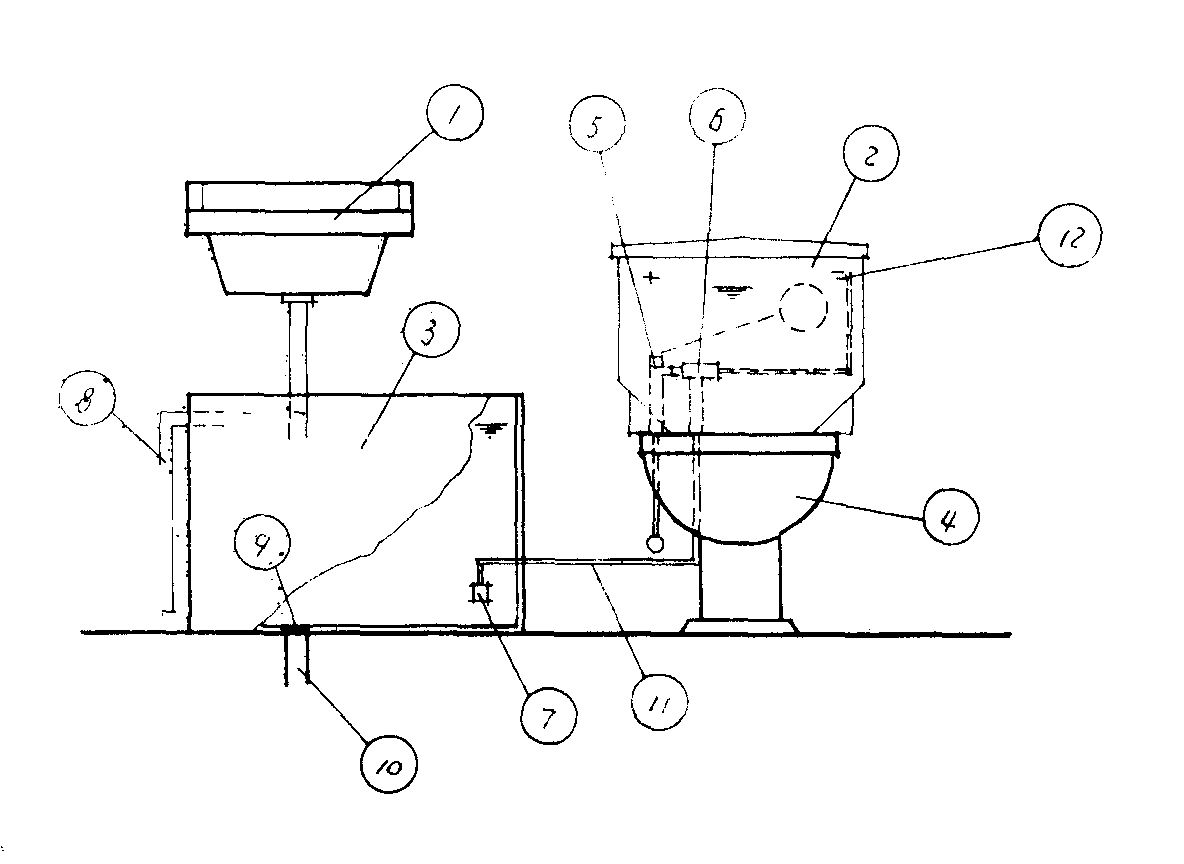

本实用新型的目的是这样实现的：该节水型卫生间废水提升冲厕装置是在现有卫生间设计的基础上进行的改进，在洗面具下安装一污水储水箱，改进现有便器冲水箱的球阀使其上水汇集一口引出并连接吸水器，吸水器通过吸水管与污水储水箱连接，吸水器的出水口直接进入便器冲水箱，吸水管的储水箱一端安装逆止阀。
本实用新型的效果：该节水型卫生间废水提升冲厕装置，实现了一水两用，与现有节水型产品比较节水最明显，节水在50%以上，与现有节水型产品配合使用，效果更好，实施也较容易，具有推广价值。
