申请日2017.12.25
公开(公告)日2018.08.07
IPC分类号B01F7/02; B01F15/02; B01F15/06; B01F15/00; C02F1/50
摘要
本实用新型涉及消毒装置领域，具体地公开了一种废水处理剂投加器，包括料斗本体，所述料斗本体上端铰接有料斗盖板，所述料斗本体由支架支撑，所述料斗本体侧壁上安装有仓壁振动器，所述料斗本体内下部安装有发热元件，控制所述发热元件的开关设置在料斗本体外侧壁上，所述料斗本体内安装有搅拌装置，所述料斗本体内安装有送料螺旋轴，所述送料螺旋轴一端连接出料管，其另一端与链轮连接，所述链轮连接传动链的一端，所述传动链的另一端与电机相连。本实用新型通过合理地设计，使用时，废水处理剂进入到料斗本体内，通过搅拌装置可以起到搅拌作用，同时可以配合打开发热元件的开关对其进行加热，以激活废水处理剂的活性，进而提高废水处理的效果。
权利要求书
1.一种废水处理剂投加器，其特征在于：包括料斗本体，所述料斗本体上端铰接有料斗盖板，所述料斗本体由支架支撑，所述料斗本体侧壁上安装有仓壁振动器，所述料斗本体内下部安装有发热元件，控制所述发热元件的开关设置在料斗本体外侧壁上，所述料斗本体内安装有搅拌装置，所述料斗本体内安装有送料螺旋轴，所述送料螺旋轴一端连接出料管，其另一端与链轮连接，所述链轮连接传动链的一端，所述传动链的另一端与电机相连。
2.根据权利要求1所述的一种废水处理剂投加器，其特征在于：所述仓壁振动器通过垫圈配合螺栓安装在所述料斗本体侧壁上。
3.根据权利要求1所述的一种废水处理剂投加器，其特征在于：所述送料螺旋轴与链轮连接处设有油封盖板，所述油封盖板通过骨架油封与送料螺旋轴连接。
4.根据权利要求1所述的一种废水处理剂投加器，其特征在于：所述电机为涡轮无极减速电机。
5.根据权利要求1所述的一种废水处理剂投加器，其特征在于：所述搅拌装置包括第一滑动座、第二滑动座、桨叶、大链轮、搅拌轴，所述第一滑动座和第二滑动座固定于所述料斗本体内，所述搅拌轴的一端同轴安装于所述第一滑动座内，另一端同轴安装于所述第二滑动座内，所述搅拌轴同轴安装有多个桨叶， 所述搅拌轴和所述大链轮用键连接，所述大链轮通过链连接电机。
6.根据权利要求1所述的一种废水 处理剂投加器，其特征在于：所述出料管上设置有电磁控制阀，所述电磁控制阀电连接控制器，所述出料管出料口处设有温度传感器、pH值传感器，所述温度传感器、pH值传感器与控制器信号连接。
说明书
一种废水处理剂投加器
技术领域
本实用新型涉及消毒装置领域，特别是涉及一种废水处理剂投加器。
背景技术
目前，在废水处理过程中，化学处理是最为常见的处理方式。化学处理就是往废水内添加消毒剂，消毒剂和废水内的有毒物质发生化学反应，从而起到净化废水的作用。现有的如申请号为201620366508.8的实用新型专利，该实用新型提出了一种消毒剂投加器，包括机器本体，所述机器本体内设置有内胆，所述内胆连接设置有计量泵，所述计量泵另一端连接原料储罐，所述机器本体上方设置有控制器，所述控制器连接有出药管，所述内胆与原料储罐之间连通，所述控制器连接电源，该实用新型在消毒剂投加过程中无法对消毒剂进行加热以及搅拌等操作，使得部分需要加热以及搅拌的消毒剂无法达到最佳的治理效果，其需经过处理后再加入到该消毒剂投加器，操作麻烦，费时费力。
实用新型内容
本实用新型为了克服上述现有技术当中存在的问题，提供一种废水处理剂投加器。
为实现上述目的，本实用新型采用以下技术方案：

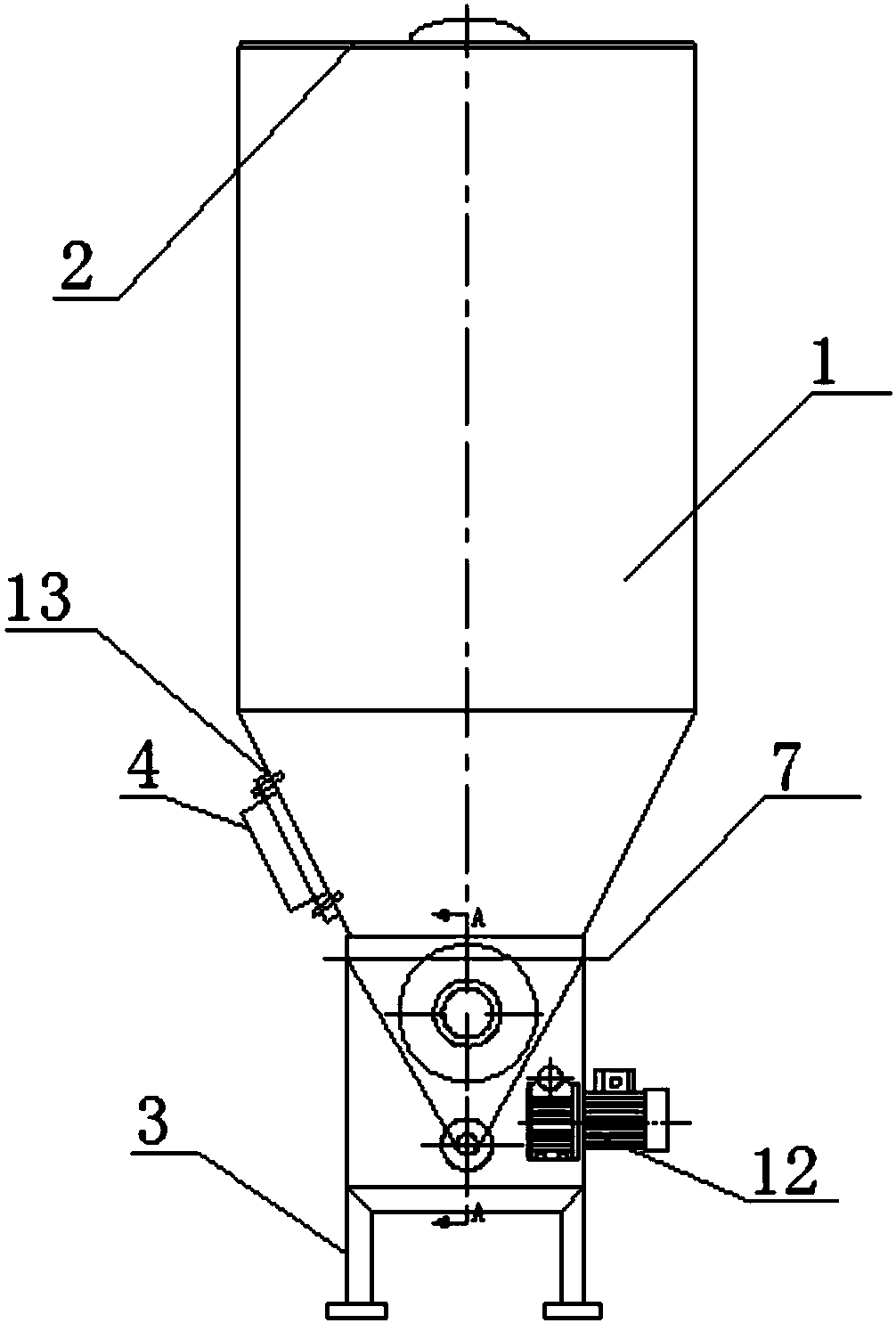

一种废水处理剂投加器，包括料斗本体，所述料斗本体上端铰接有料斗盖板，所述料斗本体由支架支撑，所述料斗本体侧壁上安装有仓壁振动器，所述料斗本体内下部安装有发热元件，控制所述发热元件的开关设置在料斗本体外侧壁上，所述料斗本体内安装有搅拌装置，所述料斗本体内安装有送料螺旋轴，所述送料螺旋轴一端连接出料管，其另一端与链轮连接，所述链轮连接传动链的一端，所述传动链的另一端与电机相连。
进一步的，所述仓壁振动器通过垫圈配合螺栓安装在所述料斗本体侧壁上。
进一步的，所述送料螺旋轴与链轮连接处设有油封盖板，所述油封盖板通过骨架油封与送料螺旋轴连接。
进一步的，所述电机为涡轮无极减速电机。
进一步的，所述搅拌装置包括第一滑动座、第二滑动座、桨叶、大链轮、搅拌轴，所述第一滑动座和第二滑动座固定于所述料斗本体内，所述搅拌轴的一端同轴安装于所述第一滑动座内，另一端同轴安装于所述第二滑动座内，所述搅拌轴同轴安装有多个桨叶。所述搅拌轴和所述大链轮用键连接，所述大链轮通过链连接电机。
进一步的，所述出料管上设置有电磁控制阀，所述电磁控制阀电连接控制器，所述出料管出料口处设有温度传感器、pH值传感器，所述温度传感器、pH值传感器与控制器信号连接。
有益效果在于：本实用新型通过合理地设计，使用时，废水处理剂进入到料斗本体内，通过搅拌装置可以起到搅拌作用，同时可以配合打开发热元件的开关对其进行加热，以激活废水处理剂的活性，进而提高废水处理的效果;进一步的，在料斗本体侧壁上安装有仓壁振动器，一方面能够避免废水处理剂残留在料斗本体侧壁上，另一方面便于清洗。
