申请日1991.01.04
公开(公告)日1991.08.21
IPC分类号C02F1/48
摘要
本实用新型涉及一种带旋流板的高频水处理装置，其特征在于进水管内安装有旋流板，旋流板的底部固定在进水管的管壁上，其横截面与主管中心电极外侧面相切，使进水在主管中产生绕轴线方向的旋流，具有流阻小、压力损耗低、结构简单、容易加工等优点，提高了本装置的水处理效果。
権利要求書

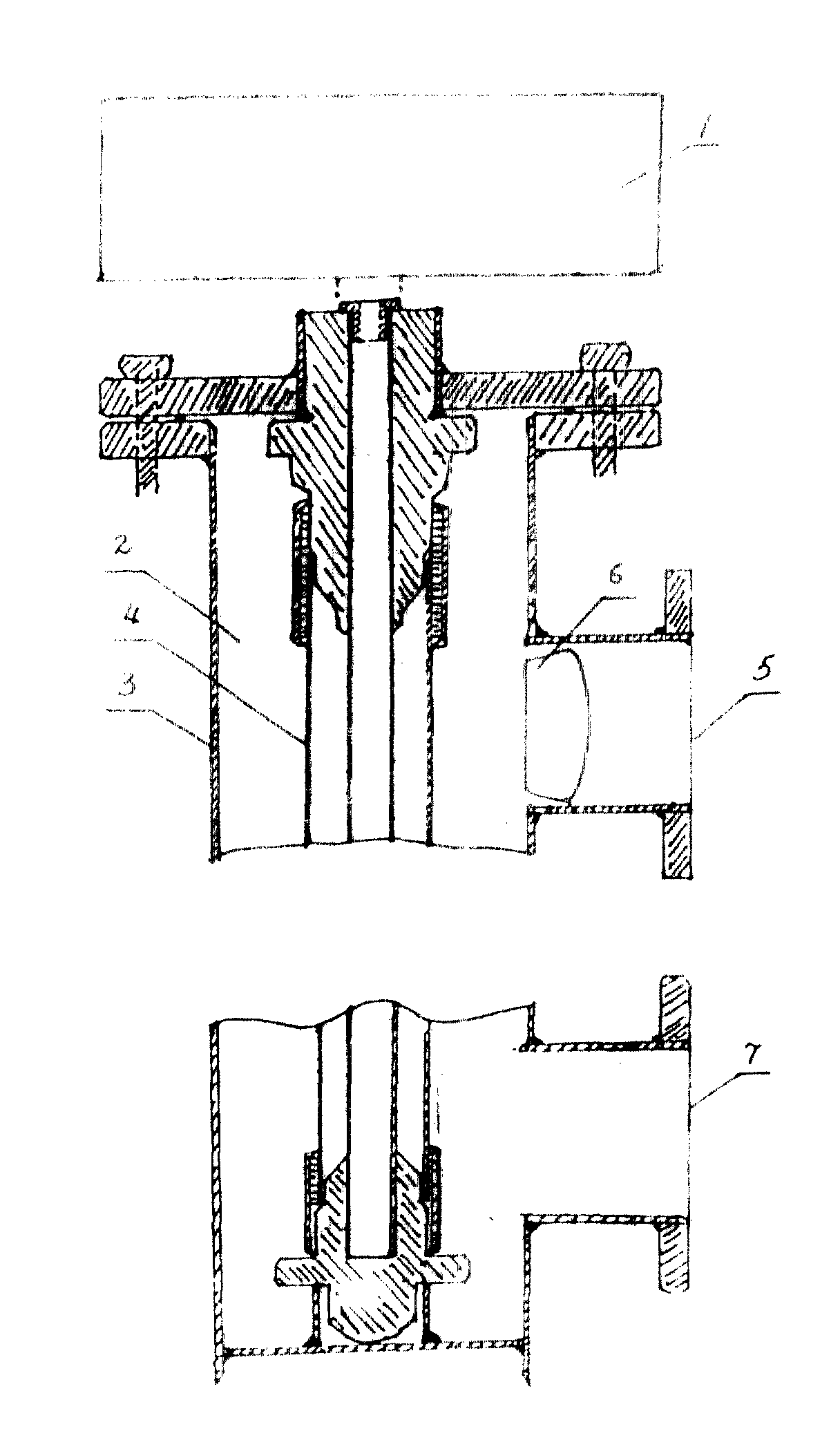

1、一种带旋流板的高频水处理装置，包括主机1和副机2，副机2包括主管3、中心电极4、进水管5和出水管7，其特征在于进水管5内安装有旋流板6，旋流板6的底部固定在进水管5的管壁上，其横截面与主管中心电极4外侧面相切。
说明书
高频水处理装置，特别是带旋流板的高频水处理装置。
公知的高频水处理器副机通常设计成进水管、出水管轴线与主管轴线垂直相交，为了使进水水流能绕主管轴线旋转以提高处理效果，现有技术(CN88213071.4)中给出了一种新的方案，其进出水管轴线与主管轴线垂直，但不相交，水从切线方向进入，产生旋流，提高了水处理装置的使用效果。这种设计方案进出水管与主管的相贯线较复杂，不易加工，且安全性欠佳。
本实用新型的目的在于提供一种结构简单、易于加工的、水处理效果较好的高频水处理装置。
本实用新型的目的是通过在进水管内设置旋流板来实现的，旋流板的底部固定在进水管的管壁上，其横截面与主管中心电极外侧面相切。
本实用新型保证了进水从中心电极的切线方向流入主管，在主管中产生绕轴线方向的旋流，流阻小，压力损耗低，提高了本装置的水处理效果，且结构简单，加工容易。
