申请日2017.12.25
公开(公告)日2018.09.14
IPC分类号B65G47/44; B65G21/20; B65G45/12; B65G23/22; C02F11/12
摘要
本实用新型公开了一种适用于污泥处理的皮带机，包括桁架、安装于桁架上的输送皮带，还包括用于驱动输送皮带正转和反转运行的皮带驱动装置、以及设于反转的输送皮带末端的卸料组件，所述自动卸料组件与所述桁架相连。本实用新型具有结构简单、不易出现洒落、有利于维持污泥处置系统稳定运行等优点。
权利要求书

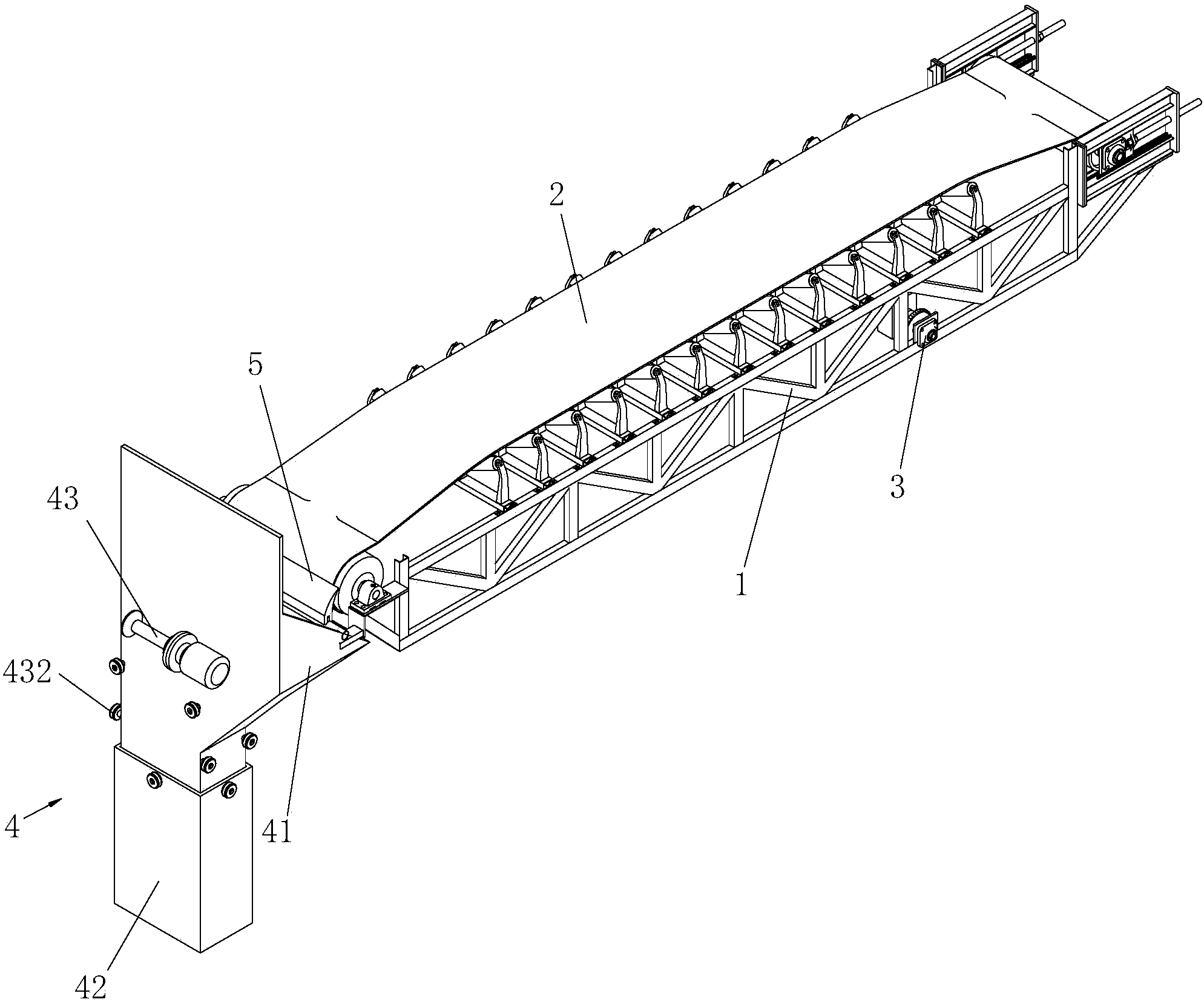

1.一种适用于污泥处理的皮带机，包括桁架(1)、安装于桁架(1)上的输送皮带(2)，其特征在于：还包括用于驱动输送皮带(2)正转和反转运行的皮带驱动装置(3)、以及设于反转的输送皮带(2)末端的卸料组件(4)，所述卸料组件(4)与所述桁架(1)相连。
2.根据权利要求1所述的适用于污泥处理的皮带机，其特征在于：所述卸料组件(4)与所述桁架(1)铰接。
3.根据权利要求2所述的适用于污泥处理的皮带机，其特征在于：所述卸料组件(4)包括与所述桁架(1)铰接的卸料导流斗(41)、以及设于卸料导流斗(41)下方的伸缩节(42)，所述卸料导流斗(41)上设有用于驱动伸缩节(42)上下伸缩的伸缩驱动装置(43)。
4.根据权利要求3所述的适用于污泥处理的皮带机，其特征在于：所述伸缩驱动装置(43)包括收线部件(431)及设于所述伸缩节(42)上的导向轮(432)，所述导向轮(432)上绕设有钢丝绳，所述收线部件(431)与钢丝绳相连。
5.根据权利要求1至4中任一项所述的适用于污泥处理的皮带机，其特征在于：所述输送皮带(2)两侧设有挡泥板。
6.根据权利要求1至4中任一项所述的适用于污泥处理的皮带机，其特征在于：反转的输送皮带(2)末端配置有刮板(5)。
说明书
一种适用于污泥处理的皮带机
技术领域
本实用新型涉及污泥 处理设备，尤其涉及一种适用于污泥处理的皮带机。
背景技术
目前，污泥集中处置工程常采用热水解+高温厌氧消化+脱水+干化的污泥处理工艺，其中污泥脱水多采用目前世界上最为成熟、通用的脱水工艺之一：板框压滤脱水。板框压滤脱水具有泥饼含水率低、处理量大、适用范围广等特点。通过板框压滤脱水后的泥饼由分皮带机输送至主皮带机，再输送到后端的破碎机及链式刮板机，再输送至污泥干化。由于后端链式刮板机经常出现断裂以及刮泥不均，造成破碎机堵塞，污泥不能正常输送出去，导致整个脱水系统无法继续生产。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，提供一种结构简单、不易出现洒落、有利于维持污泥处置系统稳定运行的适用于污泥处理的皮带机。
为解决上述技术问题，本实用新型采用以下技术方案：
一种适用于污泥处理的皮带机，包括桁架、安装于桁架上的输送皮带，还包括用于驱动输送皮带正转和反转运行的皮带驱动装置、以及设于反转的输送皮带末端的卸料组件，所述自动卸料组件与所述桁架相连。
作为上述技术方案的进一步改进：所述卸料组件与所述桁架铰接。
作为上述技术方案的进一步改进：所述卸料组件包括与所述桁架铰接的卸料导流斗、以及设于卸料导流斗下方的伸缩节，所述卸料导流斗上设有用于驱动伸缩节上下伸缩的伸缩驱动装置。
作为上述技术方案的进一步改进：所述伸缩驱动装置包括收线部件及设于所述伸缩节上的导向轮，所述导向轮上绕设有钢丝绳，所述收线部件与钢丝绳相连。
作为上述技术方案的进一步改进：所述输送皮带两侧设有挡泥板。
作为上述技术方案的进一步改进：反转的输送皮带末端配置有刮板。
与现有技术相比，本实用新型的优点在于：本实用新型公开的皮带机，设置皮带驱动装置实现输送皮带的反转，在反转的输送皮带末端设置卸料组件，当污泥处置系统主皮带后端工序出现故障、设备进行检修时，皮带驱动装置使输送皮带反转，物料输送至末端后顺利进入卸料组件内，通过卸料组件将污泥输送至运输车内完成卸料并运输，确保了整个污泥处置系统的稳定运行，同时也避免卸料过程中物料出现洒落。
