申请日1987.11.06
公开(公告)日1988.05.18
IPC分类号C02F3/20
摘要

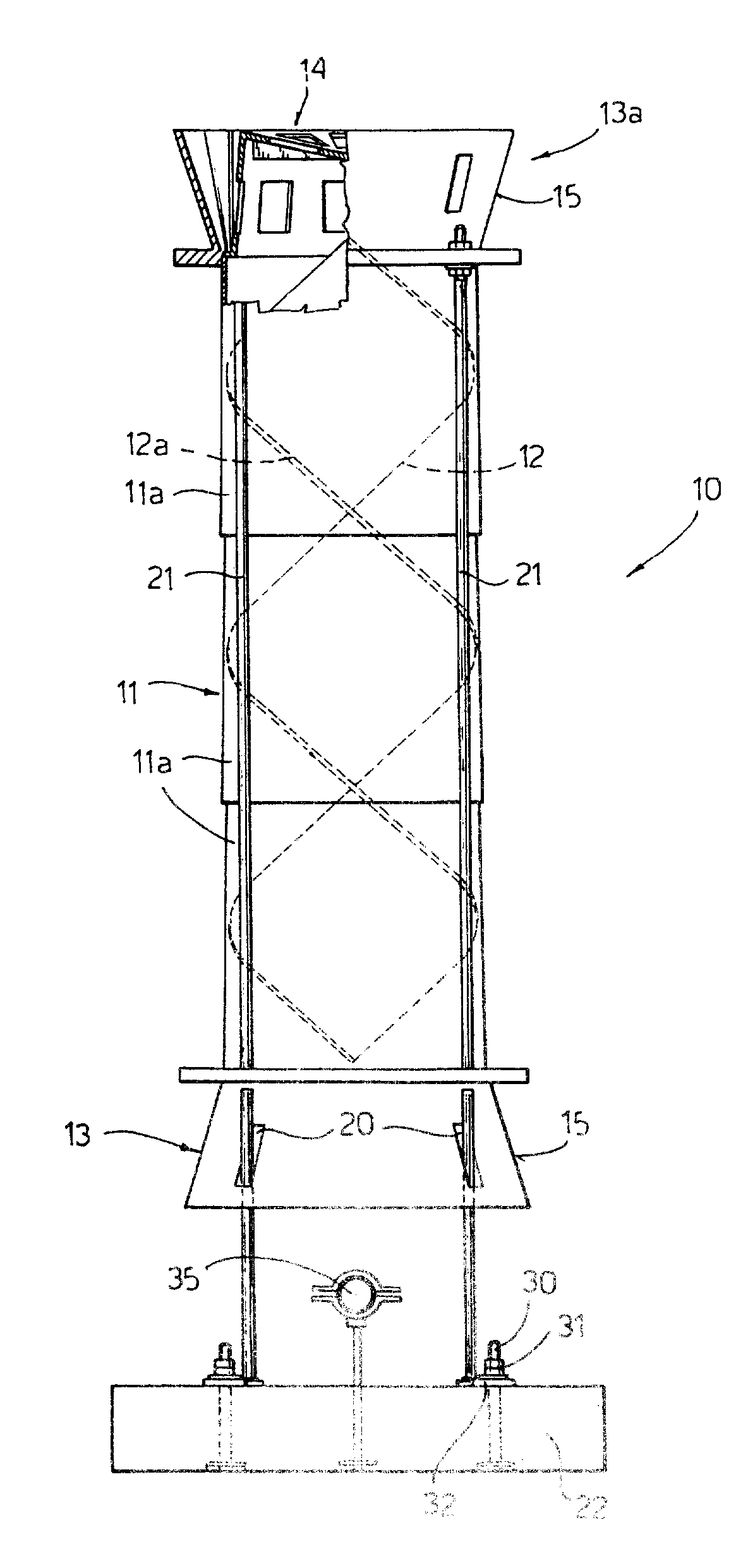

包括一个圆筒体(11)的扩散器，其内部有一螺旋面(12，12a)。在其底部和顶部分别有一个起泡器(13)和一个分布器(14)。较好的是，在顶部围绕分布器(14)设置一个第二起泡器。每个起泡器(13、13a)由一具有大底面的料斗(15)组成，大底面上设有由其周边径向伸出的翅片(16)。
分布器(14)包括一截头圆锥部分(24)，它有一个由锥体元件(25)构成的小底面，锥体元件和料斗(15)的侧面上均有孔(26，27)。
権利要求書
1、一种包括一个圆筒体(11)的扩散器(10)，其内部至少有一个螺旋面(12、12a)，其特征是在底部和顶部还分别设有一个起泡器(13)和一个分布器(14)。
2、按照权利要求1的扩散器，其特征是，在顶部，环绕分布器(14)设有另一个起泡器(13a)。
3、按照权利要求1或2的扩散器，其特征是，起泡器(13，13a)包括一个有大底面的料斗(15)，该料斗设有由其周边径向伸出的翅片(16)，小底面设有凸缘(18)，凸缘上具有固定扩散器(10)的连杆(21)可穿过的孔(19)，所述小底面还设有能够容纳圆筒体(11)端部的环形支座(28)。
4、按照权利要求1或2的扩散器，其特征是，分布器(14)含包一个大面敞开、小面带有径向分布的孔(26)的截头圆锥部分(24)，该锥体部分的侧面另设有孔(27)。
5、按照权利要求4的扩散器，其特征是，截头圆锥部分(24)的小底面由尖顶朝向分布器(14)内部的锥形元件(25)构成。
6、按照权利要求4的扩散器，其特征是，锥形元件(25)上有近似梯形的孔(26)。
7、按照权利要求4的扩散器，其特征是，分布在截头锥体部分(24)侧面上的孔(27)是矩形的。
8、按照权利要求3的扩散器，其特征是，料斗(15)的侧面开有孔(20)。
9、按照权利要求2、3或4的扩散器，其特征是，截头锥体部分的大底面沿周向设有嵌进在料斗(15)的支座(28)中的环形啮合件(29)。
10、按照上述权利要求中任意一项所述的扩散器，其特征是：料斗(15)的凸缘(18)上设置有加强筋(23)。
11、按照上述权利要求中任意一项的扩散器，其特征是，圆筒体(11)有几段无缝型材(11a)构成。
12、按照上述权利要求中任意一项的扩散器，其特征是，它由连杆(21)固定在支撑体(22)上。
13、按照权利要求12的扩散器，其特征是，连杆底部连有孔板(32)，它套在由支撑体(22)伸出的丝杆(30)上，该板由螺母和垫圈固定。
14、按照权利要求13的扩散器，其特征是，连杆(21)固定在上述起泡器(13a)的凸缘(18)的顶部。
15、按照上述权利要求中任意一项的扩散器，其特征是，它收集由铺设在贮水池附近的水平导管(35)放出的空气，导管(35)固定在支撑体(22)上。
说明书
本发明涉及用于废水好氧净化的贮水池的扩散器。
已知的扩散器做成能使得空气分散充入横过好氧处理贮水池底部的管中，其中该贮水池充满了废水。
所述扩散器位于上述管路的各空气出口端。然而，这些扩散器的效率低，原因是空气分散成为大小不合适的气泡，无法得到氧对液体的均匀分散和有效传递。事实上，大尺寸的气泡在氧对所需处理废水的有效传递发生之前便已到达水面。
为了改善扩散器的效率，US-A-3，852，384指出，迫使吹入的气泡沿非直线通道、尤其是螺旋形通道移动，将会增加气泡在待处理废水中的停留时间。只需将吹入的空气收集到若干垂直圆筒状构件中，在构件中设置一块或几块螺旋板为气泡导向，即可得到该螺旋形通路。用这种方式使空气和水的混合物沿螺旋通路而行，就延长了气泡和液体之间的界面接触。上述圆筒状构件放在靠近贮水池底水平铺设的管道上方，这些管道是水平的并在下部开有小孔作为吹入空气的通道。尽管如此，产率仍未达到最佳水平。
本发明的目的是提高这些扩散器的产率，以便得到可使氧向待处理废水有效传递的细微分散气泡。
该目的可以通过在圆筒状构件的底部和顶部，包括在其内部分别设立一或多个螺旋断面、一个起泡器和一个分布器来实现。该起泡器由一个料斗组成，在其大底面的周边上设有若干径向延伸的翅片，以捕集来自铺设在贮水池底附近的管路的气泡并切割这些气泡以产生附加的湍流。起泡器的小底面带有向外侧凸出的边缘，边缘上有开口以 穿过固定扩散器用的连杆。
小底面周边上设有一个支座以容纳最好由若干焊在一起的型材形成的圆筒体的端部。
放在圆筒状构件顶部的分布器包括一个形如截头圆锥的部分，其大底面敞开，小底面设有若干径向分布的通道。此外，在其侧面还开有一些作为气泡出口的缝隙。
较好的是，小底面由一个尖顶朝向扩散器内部的锥形元件构成。
分布器借助于另一个非常类似于起泡器形状的料斗被固定在圆筒体上，该料斗大面朝上，以便使其能够协助气-水混合物排出。
所述的扩散器均匀地分布于贮水池的底面，并固定在支撑物上，支撑物呈混凝土浇注形式。最好的是借助于螺栓固定的连杆将其拧紧在从混凝土浇注块伸出的螺纹杆上。在连杆下端可见一块插入所述螺纹杆上的孔板。在顶端，连杆固定在环绕分布器的第二起泡器的凸缘上，最好加上垫圈后用螺帽将其拧紧到螺纹端头。
