申请日2017.12.23
公开(公告)日2018.04.20
IPC分类号B01D21/02; B01D21/01; B01D21/24; C02F1/52
摘要
本发明涉及一种污水沉降罐，包括沉降罐本体，所述沉降罐本体一侧通过进水管与进水泵相连接，所述沉降罐本体上端一侧设有排水管，所述沉降罐本体上端设有进气泵，所述进气泵与输气管一端相连接，所述输气管上设有若干根进气管，所述进气管一端伸入沉降罐本体中，所述沉降罐本体内部设有呈螺旋状结构的药液加注管，所述药液加注管圆周方向上设有若干个进液孔，所述沉降罐本体一侧上设有取样管。本发明将污水通过进水泵排入沉降罐内部，这样通过药液加注管将药液排入沉降罐内部，这样在沉降过程中进气泵产生高压气体经过进气管压出，这样可以使得药液与污水充分混合，有利于污水进行沉降，提高沉降效果，净化效果好。
权利要求书

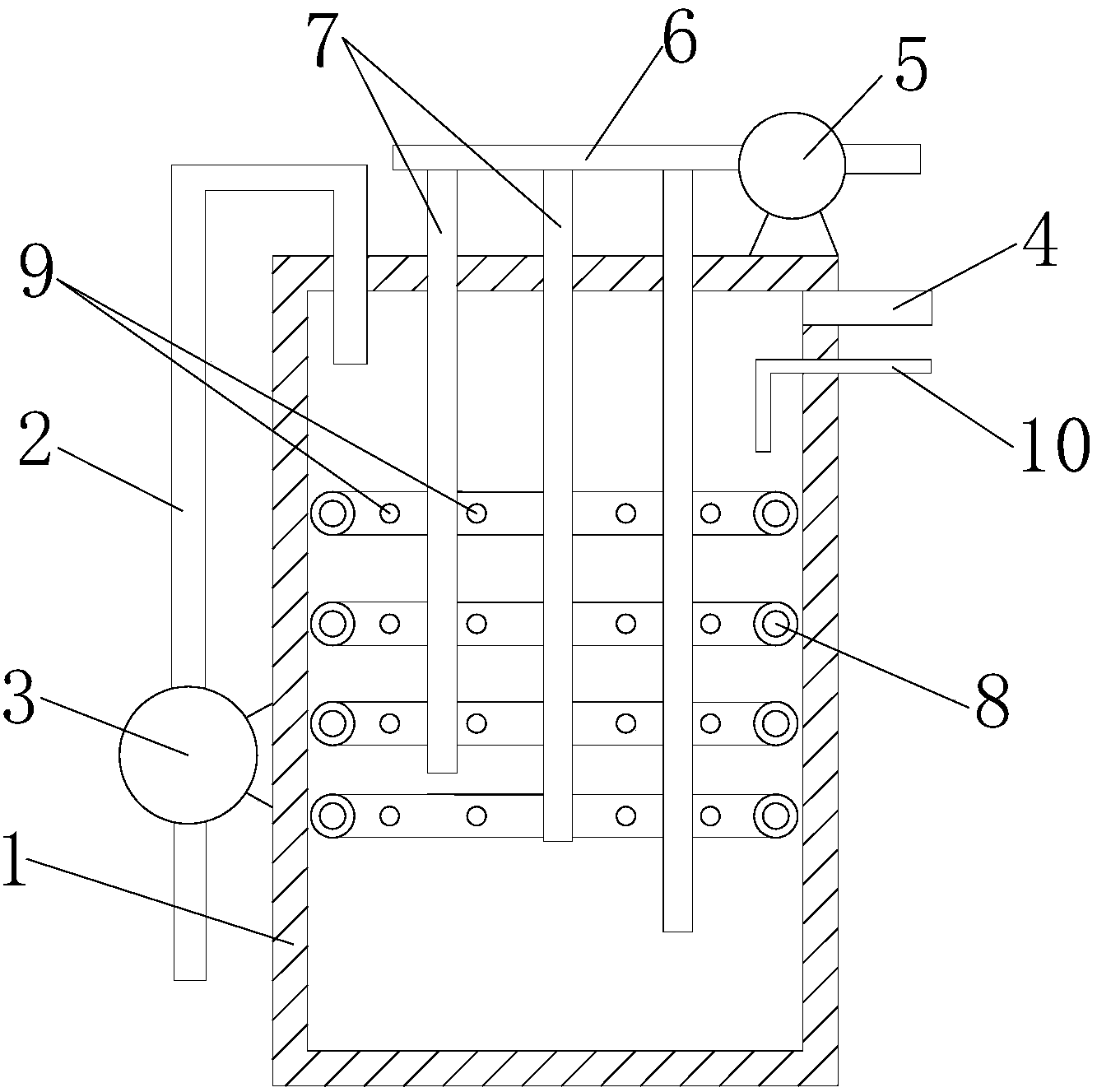

1.一种污水沉降罐，包括沉降罐本体(1)，所述沉降罐本体(1)一侧通过进水管(2)与进水泵(3)相连接，所述沉降罐本体(1)上端一侧设有排水管(4)，其特征在于：所述沉降罐本体(1)上端设有进气泵(5)，所述进气泵(5)与输气管(6)一端相连接，所述输气管(6)上设有若干根进气管(7)，所述进气管(7)一端伸入沉降罐本体(1)中，所述沉降罐本体(1)内部设有呈螺旋状结构的药液加注管(8)，所述药液加注管(8)圆周方向上设有若干个进液孔(9)，所述沉降罐本体(1)一侧上设有取样管(10)。
2.根据权利要求1所述的一种污水沉降罐，其特征在于：所述进气泵(5)与输气管(6)之间为可拆卸连接。
3.根据权利要求1所述的一种污水沉降罐，其特征在于：所述进液孔(9)在药液加注管(8)上均匀分布。
4.根据权利要求1所述的一种污水沉降罐，其特征在于：所述进液孔(9)形状呈圆形或椭圆形。
说明书
一种污水沉降罐
技术领域
本发明涉环境治理技术领域，尤其涉及一种污水 沉降罐。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。
第一类：工业废水 来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。第二类：生活污水 来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。第三类：商业污水 来自商业设施而且某些成分超过生活污水的无毒、无害的污水。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。第四类：表面径流 来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
随着社会发展工业生产中产生污水需要净化才能排出，直接排放会导致环境的污染，这样就需要污水净化装置，现有污水仅仅依靠重力来实现沉降导致净化效果差，排放导致污染。
发明内容
本发明的目的是为了克服现有技术的不足，提供了一种污水沉降罐。
本发明是通过以下技术方案实现：
一种污水沉降罐，包括沉降罐本体，所述沉降罐本体一侧通过进水管与进水泵相连接，所述沉降罐本体上端一侧设有排水管，所述沉降罐本体上端设有进气泵，所述进气泵与输气管一端相连接，所述输气管上设有若干根进气管，所述进气管一端伸入沉降罐本体中，所述沉降罐本体内部设有呈螺旋状结构的药液加注管，所述药液加注管圆周方向上设有若干个进液孔，所述沉降罐本体一侧上设有取样管。
作为本发明的优选技术方案，所述进气泵与输气管之间为可拆卸连接。
作为本发明的优选技术方案，所述进液孔在药液加注管上均匀分布。
作为本发明的优选技术方案，所述进液孔形状呈圆形或椭圆形。
与现有的技术相比，本发明的有益效果是：本发明结构简单，设计合理，本发明通过设置进气泵、进气管与药液加注管，这样将污水通过进水泵排入沉降罐内部，这样通过药液加注管将药液排入沉降罐内部，这样在沉降过程中进气泵产生高压气体经过进气管压出，这样可以使得药液与污水充分混合，有利于污水进行沉降，提高沉降效果，净化效果好。
