申请日2017.12.23
公开(公告)日2018.08.03
IPC分类号C02F9/10
摘要
本实用新型公开了一种污水检测杂质提取装置，包括沉淀盒，所述沉淀盒上端连接有加水管，所述沉淀盒中间位置安装有拦网，所述沉淀盒一侧通过轴承贯穿连接有搅拌装置，所述沉淀盒侧边连通有出水管，所述出水管一端通过阀门连通有箱体，所述箱体内部中间位置连接有第一隔板和第二隔板，本实用新型增加带有拦网的沉淀盒用于拦截大颗粒杂质，同时沉淀较重的杂质，搅拌装置用于加快加药中和以及杂质沉淀的速率，箱体内安装有过滤棉网的隔板用于过滤细小的杂质，拦截在箱体前端，方便提取污水，活性炭滤棉网中的活性炭能够吸收污水中的异味，带有加热装置的水箱用于加热污水，提高污水反应的温度，方便观察污水处理的效果。
权利要求书

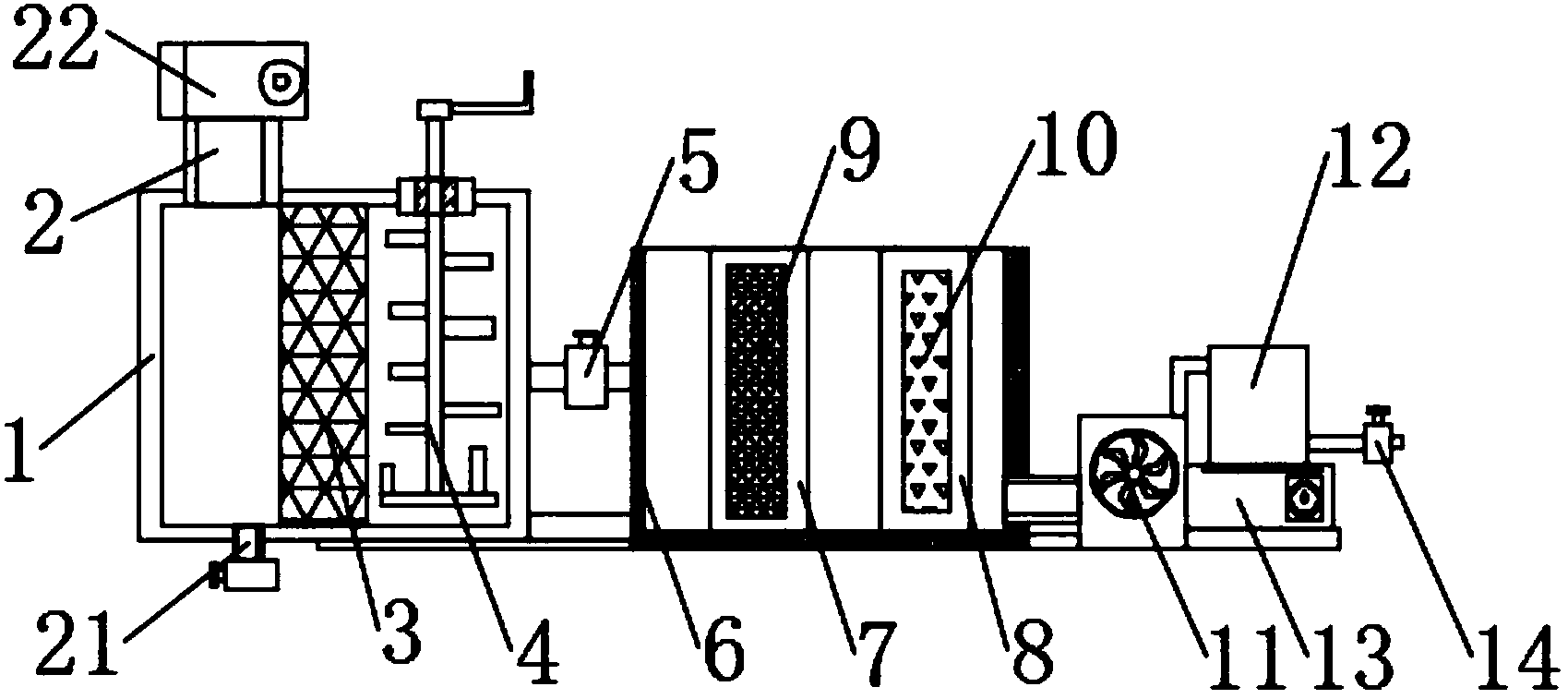

1.一种污水检测杂质提取装置，包括沉淀盒(1)，其特征在于：所述沉淀盒(1)上端连接有加水管(2)，所述沉淀盒(1)中间位置安装有拦网(3)，所述沉淀盒(1)一侧通过轴承贯穿连接有搅拌装置(4)，所述沉淀盒(1)侧边连通有出水管(5)，所述出水管(5)一端通过阀门连通有箱体(6)，所述箱体(6)内部中间位置连接有第一隔板(7)和第二隔板(8)，所述第一隔板(7)中间位置嵌有过滤棉网(9)，所述第二隔板(8)中间位置嵌有活性炭滤棉网(10)，所述箱体(6)通过管道连接有水泵(11)，所述水泵(11)出水端通过管道连接有水箱(12)，所述水箱(12)底部安装有加热装置(13)，所述水箱(12)另一侧安装有排水管(14)。
2.根据权利要求1所述的一种污水检测杂质提取装置，其特征在于：所述搅拌装置(4)包括转轴(15)、搅拌杆(16)和手柄(17)，所述转轴(15)通过轴承连接在沉淀盒(1)上，所述搅拌杆(16)位于拦网(3)一侧。
3.根据权利要求2所述的一种污水检测杂质提取装置，其特征在于：所述搅拌杆(16)固定连接在转轴(15)下端，所述手柄(17)位于沉淀盒(1)上端，所述手柄(17)一端固定连接于转轴(15)。
4.根据权利要求1所述的一种污水检测杂质提取装置，其特征在于：所述加热装置(13)包括电热片(18)、温控器(19)和外壳(20)，所述电热片(18)安装在水箱(12)和外壳(20)之间。
5.根据权利要求4所述的一种污水检测杂质提取装置，其特征在于：所述电热片(18)电性连接于温控器(19)，所述温控器(19)嵌于外壳(20)中间位置。
6.根据权利要求1所述的一种污水 检测杂质提取装置，其特征在于：所述沉淀盒(1)底部通过阀门连接有排污管(21)，所述沉淀盒(1)的加水管(2)上端铰接有盖板(22)。
说明书
一种污水检测杂质提取装置
技术领域
本实用新型涉及污水检测技术领域，具体为一种污水检测杂质提取装置。
背景技术
污水处理是为了使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒;胶状和凝胶状扩散物;纯溶液。按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染，当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：未经处理而排放的工业废水;未经处理而排放的生活污水;大量使用化肥、农药、除草剂的农田污水;堆放在河边的工业废弃物和生活垃圾;水土流失;矿山污水。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
城市生活污水排放已是中国城市水的主要污染源城市，生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，现有的污水检测时，需要将污水取样，但是由于污水中含有很多的杂质，容易对检测结果产生影响。
实用新型内容
本实用新型的目的在于提供一种污水检测杂质提取装置，增加多级过滤装置将污水中的杂质分级拦截，方便有针对性的提取污水样品，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水检测杂质提取装置，包括沉淀盒，所述沉淀盒上端连接有加水管，所述沉淀盒中间位置安装有拦网，所述沉淀盒一侧通过轴承贯穿连接有搅拌装置，所述沉淀盒侧边连通有出水管，所述出水管一端通过阀门连通有箱体，所述箱体内部中间位置连接有第一隔板和第二隔板，所述第一隔板中间位置嵌有过滤棉网，所述第二隔板中间位置嵌有活性炭滤棉网，所述箱体通过管道连接有水泵，所述水泵出水端通过管道连接有水箱，所述水箱底部安装有加热装置，所述水箱另一侧安装有排水管。
优选的，所述搅拌装置包括转轴、搅拌杆和手柄，所述转轴通过轴承连接在沉淀盒上，所述搅拌杆位于拦网一侧。
优选的，所述搅拌杆固定连接在转轴下端，所述手柄位于沉淀盒上端，所述手柄一端固定连接于转轴。
优选的，所述加热装置包括电热片、温控器和外壳，所述电热片安装在水箱和外壳之间。
优选的，所述电热片电性连接于温控器，所述温控器嵌于外壳中间位置。
优选的，所述沉淀盒底部通过阀门连接有排污管，所述沉淀盒的加水管上端铰接有盖板。
与现有技术相比，本实用新型的有益效果是：本实用新型增加带有拦网的沉淀盒用于拦截大颗粒杂质，同时沉淀较重的杂质，搅拌装置用于搅拌污水，用于加快加药中和以及杂质沉淀的速率，箱体内安装有过滤棉网的隔板用于过滤细小的杂质，拦截在箱体前端，方便提取，活性炭滤棉网中的活性炭能够吸收污水中的异味，方便后续观察，带有加热装置的水箱用于加热污水，提高污水反应的温度，方便观察污水处理的效果。
