申请日2017.12.21
公开(公告)日2018.05.18
IPC分类号C02F9/04; C02F9/10; C11D9/02
摘要
本发明公开一种餐饮废水处理和回收利用的装置，包括废水储槽、脱色处理釜、废水处理釜和酸碱反应釜;所述废水储槽底部通过管道连接到离心泵的进口，离心泵的出口通过管道连接有离心机，离心机的出液口通过管道连通有设置在地面内的地槽;本发明设计合理，通过将餐饮废水经过过滤、脱色，将餐饮废水内大部分的动植物油与废水分开后收集，在通过蒸馏分层的方法，将餐饮废水内剩余少量的动植物油与废水分开后收集，使废水经过简单处理后就能达到排放标准，有效的降低了餐饮废水的处理难度和处理成本，同时，将收集的动植物油进行酸洗后，利用液碱进行反应制得高级脂肪酸钠，得到肥皂的生产主要原料，变废为宝，具有很好的环保和经济效益。
权利要求书

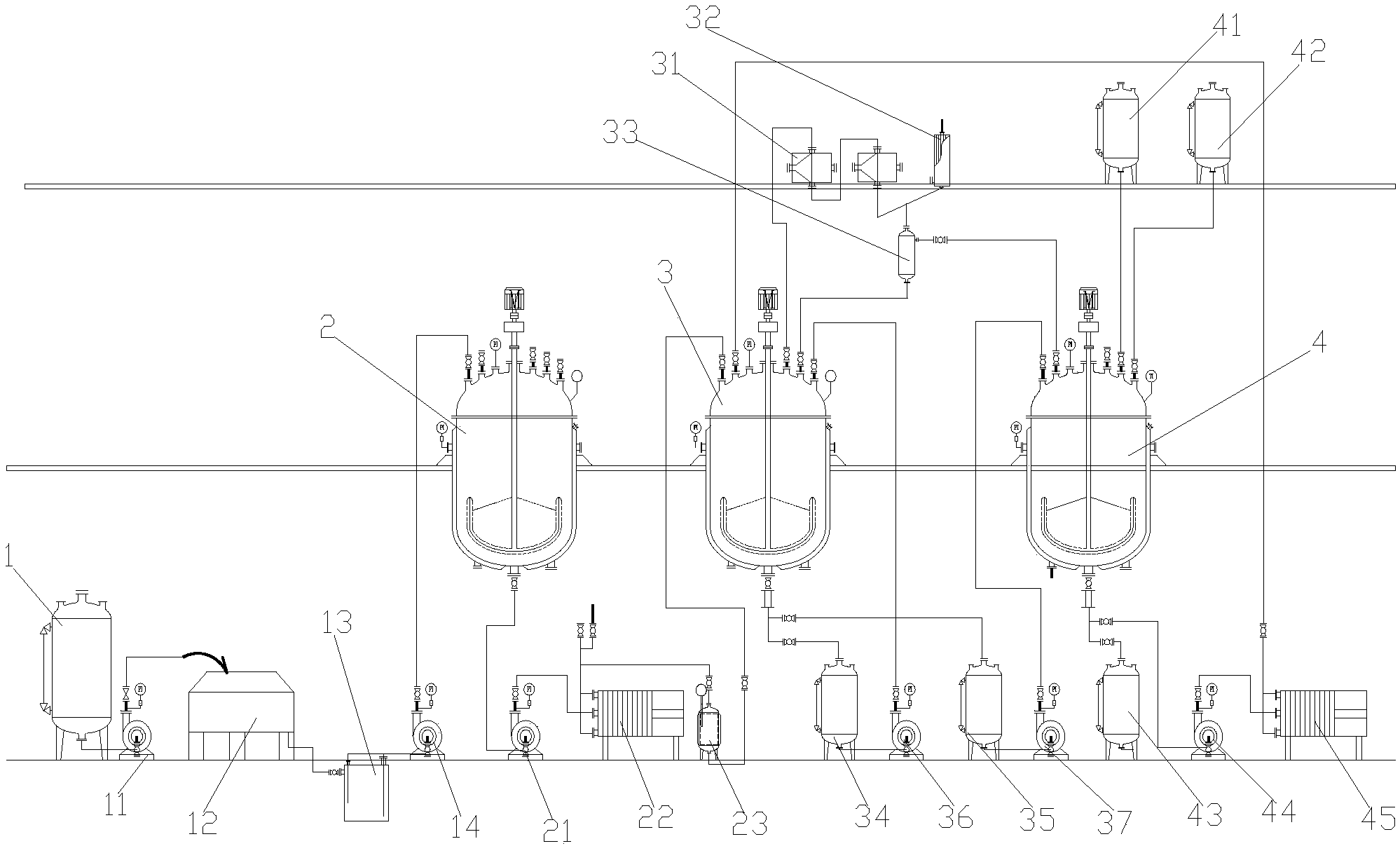

1.一种餐饮废水处理和回收利用的装置，其特征在于，包括废水储槽(1)、脱色处理釜(2)、废水处理釜(3)和酸碱反应釜(4);
所述废水储槽(1)底部通过管道连接到离心泵(11)的进口，离心泵(11)的出口通过管道连接有离心机(12)，离心机(12)的出液口通过管道连通有设置在地面内的地槽(13);
所述脱色处理釜(2)底部通过管道连通有第一板框泵(21)的进口，第一板框泵(21)的出口通过管道连通到第一压滤板框(22)的进口;
所述废水处理釜(3)顶部通过气相管道连接到安装在废水处理釜(3)上方的两个搪瓷冷凝器(31)的进气口，搪瓷冷凝器(31)的出液口通过管道连通到玻璃冷凝器(32)底部，玻璃冷凝器(32)底部和搪瓷冷凝器(31)底部的管道上安装有玻璃分水器(33);
所述废水处理釜(3)底部通过并联设置的两根管道分别连通到第一接收槽(34)和第二接收槽(35);
所述酸碱反应釜(4)顶部通过两根管道依次连接到安装在酸碱反应釜(4)上方的硫酸滴加槽(41)和液碱滴加槽(42)，酸碱反应度底部通过并联设置的两根管道依次连接到第三接收槽(43)的顶部和第二板框泵(44)的进口，第二板框泵(44)的出口通过管道连通到第二压滤板框(45)的进口。
2.根据权利要求1所述的一种餐饮废水处理和回收利用的装置,其特征在于，所述地槽(13)旁固定有母液泵(14)，母液泵(14)的进口通过管道连通到地槽(13)底部，母液泵(14)的出口通过管道连接到脱色处理釜(2)。
3.根据权利要求1所述的一种餐饮废水处理和回收利用的装置,其特征在于，所述第一压滤板框(22)的出口通过管道连通到过滤罐(23)的顶部，第一压滤板框(22)为20平方的液压板框，过滤罐(23)的底部通过管道连通到废水处理釜(3)。
4.根据权利要求1所述的一种餐饮废水处理和回收利用的装置,其特征在于，所述两个搪瓷冷凝器(31)之间通过气相管道串联连接，气相管道为内径是300mm的不锈钢管道。
5.根据权利要求1所述的一种餐饮废水处理和回收利用的装置,其特征在于，所述玻璃分水器(33)上端侧边通过管道连通到酸碱反应釜(4)，玻璃分水器(33)通过管道连通到废水处理釜(3)。
6.根据权利要求1所述的一种餐饮废水处理和回收利用的装置,其特征在于，所述第一接收槽(34)的底部通过管道连接到第一中转泵(36)的进口，第一中转泵(36)的出口通过管道连通到废水处理釜(3)内。
7.根据权利要求1所述的一种餐饮废水处理和回收利用的装置,其特征在于，所述第二接收槽(35)底部通过管道连接到第二中转泵(37)的进口，第二中转泵(37)的出口通过管道连通到酸碱反应釜(4)内。
8.根据权利要求1所述的一种餐饮废水处理和回收利用的装置,其特征在于，所述第二压滤板框(45)的出口通过管道连接到废水处理釜(3)内。
说明书
一种餐饮废水处理和回收利用的装置
技术领域
本发明餐饮管理技术领域，具体涉及到餐饮废水的处理工艺，更具体的是一种餐饮废水处理和回收利用的装置。
背景技术
地沟油，泛指在生活中存在的各类劣质油，如回收的食用油、反复使用的炸油等，地沟油最大来源为城市大型饭店下水道的隔油池，长期食用可能会引发癌症，对人体的危害极大。随着餐饮行业的蓬勃发展，餐饮废水的排量日益增多，已成为城镇污水的一个重要来源，其排量占城市废水排量的3%，餐饮废水不仅对城市周边河流产生一定污染，而且其中的液体油状物是地沟油主要来源。
怎样从源头消除地沟油是本领域需要解决的一项技术问题，现有技术中的，如申请号为CN201310388664.5，公开了一种好氧微生物与臭氧联合技术处理餐饮废水的方法，直接对餐饮废水利用好氧微生物将餐饮废水降解处理，好氧微生物的需用量大大增加，且处理后动植物油含量往往达不到排放标准，不能将地沟油消灭在源头，同时，餐饮废水内的动植物油富含有脂肪酸的甘油酯，能够经过提纯、反应后得到高级脂肪酸钠，而现有技术中，往往只是经过降解破坏后排放，不但处理成本大，而且造成资源浪费。
发明内容
为了克服上述的技术问题，本发明的目的在于提供一种餐饮废水处理和回收利用的装置，通过将餐饮废水经过过滤、脱色后，将其内大部分的动植物油与废水分开后收集，在通过蒸馏分层的方法，将餐饮废水内剩余少量的动植物油与废水分开后收集，解决了餐饮废水处理成本大和难以达不到排放标准的问题，还通过将收集后的动植物油进行酸洗后，利用液碱进行反应制得高级脂肪酸钠，得到肥皂的生产主要原料，废物利用，具有很好的环保和经济效益。
本发明的目的可以通过以下技术方案实现：
一种餐饮废水处理和回收利用的装置，包括废水储槽、脱色处理釜、废水处理釜和酸碱反应釜;
所述废水储槽底部通过管道连接到离心泵的进口，离心泵的出口通过管道连接有离心机，离心机的出液口通过管道连通有设置在地面内的地槽;
所述脱色处理釜底部通过管道连通有第一板框泵的进口，第一板框泵的出口通过管道连通到第一压滤板框的进口;
所述废水处理釜顶部通过气相管道连接到安装在废水处理釜上方的两个搪瓷冷凝器的进气口，搪瓷冷凝器的出液口通过管道连通到玻璃冷凝器底部，玻璃冷凝器底部和搪瓷冷凝器底部的管道上安装有玻璃分水器;
所述废水处理釜底部通过并联设置的两根管道分别连通到第一接收槽和第二接收槽;
所述酸碱反应釜顶部通过两根管道依次连接到安装在酸碱反应釜上方的硫酸滴加槽和液碱滴加槽，酸碱反应度底部通过并联设置的两根管道依次连接到第三接收槽的顶部和第二板框泵的进口，第二板框泵的出口通过管道连通到第二压滤板框的进口。
作为本发明进一步的方案：所述地槽旁固定有母液泵，母液泵的进口通过管道连通到地槽底部，母液泵的出口通过管道连接到脱色处理釜。
作为本发明进一步的方案：所述第一压滤板框的出口通过管道连通到过滤罐的顶部，第一压滤板框为20平方的液压板框，过滤罐的底部通过管道连通到废水处理釜。
作为本发明进一步的方案：所述两个搪瓷冷凝器之间通过气相管道串联连接，气相管道为内径是300mm的不锈钢管道。
作为本发明进一步的方案：所述玻璃分水器上端侧边通过管道连通到酸碱反应釜，玻璃分水器通过管道连通到废水处理釜。
作为本发明进一步的方案：所述第一接收槽的底部通过管道连接到第一中转泵的进口，第一中转泵的出口通过管道连通到废水处理釜内。
作为本发明进一步的方案：所述第二接收槽底部通过管道连接到第二中转泵的进口，第二中转泵的出口通过管道连通到酸碱反应釜内。
作为本发明进一步的方案：所述第二压滤板框的出口通过管道连接到废水处理釜内。
本发明的有益效果：本发明设计合理，通过将餐饮废水经过过滤、脱色，将餐饮废水内大部分的动植物油与废水分开后收集，在通过蒸馏分层的方法，将餐饮废水内剩余少量的动植物油与废水分开后收集，使废水经过简单处理后就能达到排放标准，有效的降低了餐饮废水的处理难度和处理成本，同时，将收集的动植物油进行酸洗后，利用液碱进行反应制得高级脂肪酸钠，得到肥皂的生产主要原料，变废为宝，具有很好的环保和经济效益。
