申请日2017.12.21
公开(公告)日2018.07.31
IPC分类号G01D21/02
摘要
本实用新型涉及一种农村生活污水信息管理系统，包括通过4G网络连接的采集端和管理端，所述采集端包括依次连接的第一4G路由器、数据监测终端和监测装置，所述监测装置包生活污水处理系统中的控制装置和一次仪表，所述管理端包括依次连接的第二4G路由器、监控服务器和管理终端，所述第一4G路由器和第二4G路由器连接。与现有技术相比，本实用新型采用先进自动化、网络化和信息化技术手段，建立农村生活污水远程监控和信息管理平台，将农村生活污水治理纳入总体环境监管范围之内，确保对农村生活污水治理规划的推进和落实。
权利要求书
1.一种农村生活污水信息管理系统，其特征在于，包括通过4G网络连接的采集端和管理端，所述采集端包括依次连接的第一4G路由器、数据监测终端和监测装置，所述监测装置包生活污水处理系统中的控制装置和一次仪表，所述管理端包括依次连接的第二4G路由器、监控服务器和管理终端，所述第一4G路由器和第二4G路由器连接。
2.根据权利要求1所述的一种农村生活污水信息管理系统，其特征在于，所述生活污水处理系统中的控制装置包括：风机、水泵和阀门。
3.根据权利要求1所述的一种农村生活污水信息管理系统，其特征在于，所述生活污水处理系统中的一次仪表包括：流量计、液位计、电量计、电流检测装置和COD仪。
4.根据权利要求3所述的一种农村生活污水信息管理系统，其特征在于，所述流量计为分体式电磁流量计。
5.根据权利要求3所述的一种农村生活污水信息管理系统，其特征在于，所述液位计为静压投入式液位计。
6.根据权利要求3所述的一种农村生活污水信息管理系统，其特征在于，所述电流检测装置具体为电流互感器。
7.根据权利要求1所述的一种农村生活污水信息管理系统，其特征在于，所述第二4G路由器通过硬件防火墙连接第一4G路由器。
说明书
一种农村生活污水信息管理系统
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种农村生活污水信息管理系统。
背景技术
随着农村社会经济的发展和自来水的普及，卫生洁具、洗衣机、沐浴设施等走进千家万户，除了来自人的粪便、厨房产生的污水外，还有家庭清洁、生活垃圾堆放渗透而产生的污水，农村的人均日用水量和污水排放量急剧增加，产生了大量生活污水，对农村水环境构成了日益严重的威胁。
考虑到农村综合环境整治农村污水规模较小、集散性，及时传输数据也需要网络支持的特点，目前农村污水处理信息监管困难，预警迟滞，一旦发生水环境污染事故，再到采取有效的处理措施需要耗费大量时间。
实用新型内容
本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种农村生活污水信息管理系统。
本实用新型的目的可以通过以下技术方案来实现：

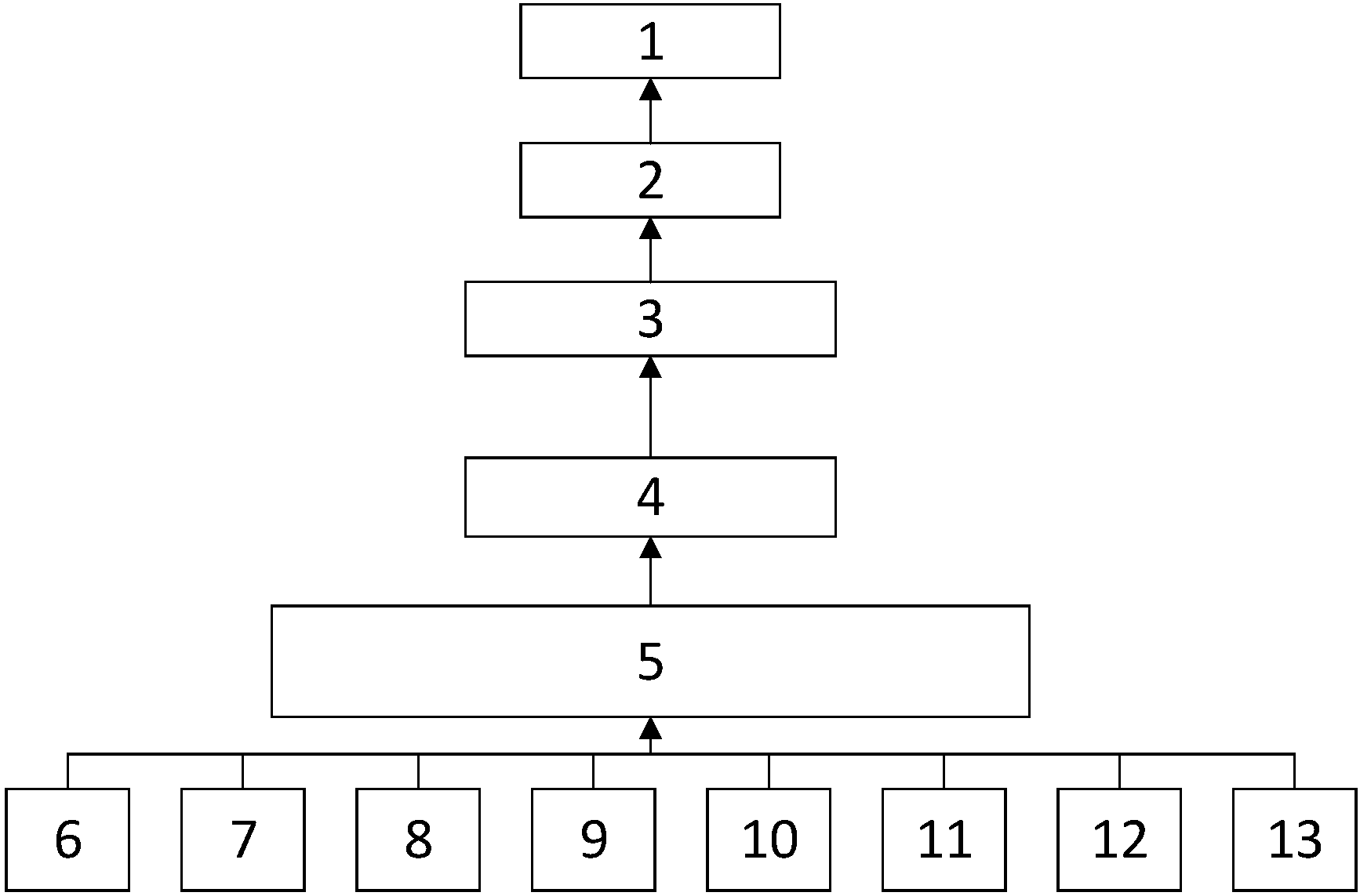

一种农村生活污水信息管理系统，包括通过4G网络连接的采集端和管理端，所述采集端包括依次连接的第一4G路由器、数据监测终端和监测装置，所述监测装置包生活污水处理系统中的控制装置和一次仪表，所述管理端包括依次连接的第二4G路由器、监控服务器和管理终端，所述第一4G路由器和第二4G路由器连接。
优选的，所述生活污水处理系统中的控制装置包括：风机、水泵和阀门。
优选的，所述生活污水处理系统中的一次仪表包括：流量计、液位计、电量计、电流检测装置和COD仪。
优选的，所述流量计为分体式电磁流量计。
优选的，所述液位计为静压投入式液位计。
优选的，所述电流检测装置具体为电流互感器。
优选的，所述第二4G路由器通过硬件防火墙连接第一4G路由器。
与现有技术相比，本实用新型具有以下优点：
1、采用先进自动化、网络化和信息化技术手段，建立农村生活污水远程监控和信息管理平台，将农村生活污水治理纳入总体环境监管范围之内，确保对农村生活污水治理规划的推进和落实。
2、采用模块化结构，可以嵌入已有的信息平台，系统搭建方便，安装调试、软件操作使用简便易行，将农村生活污水治理业务与已有业务管理整合到一起，形成完整、一体化的综合信息平台。
3、系统具备强大的扩展能力，允许数据库、存储器和通信信道等扩展，从而使系统能安全、可靠地进行重新组态。
