申请日2017.12.20
公开(公告)日2018.06.01
IPC分类号C02F1/00; B01F7/16; B01F7/32; B01F15/02; B01F7/00
摘要
本发明公开了一种污水处理用药剂高效混合添加装置，包括旋转轴、药剂混合器、污水处理罐和药剂添加套，所述污水处理罐内部设为反应池，污水处理罐顶端安装有罐盖，罐盖顶端中部安装有药剂添加套，药剂添加套顶端连接药剂添加管，所述污水处理罐内的旋转轴上安装有药剂混合器，药剂混合器由辊套和搅拌网筒组成;旋转轴旋转时，带动辊套和搅拌网筒转动，辊套上的药剂排出孔将药剂排入到反应池内，与污水管排入到反应池内的污水混合，在搅拌网筒的搅拌下，实现药剂与污水的快速充分的混合，搅拌网筒保证了药剂与污水的快速混合，也避免药剂溶于水时形成块状体的问题，提高对污水的处理效果和质量。
权利要求书

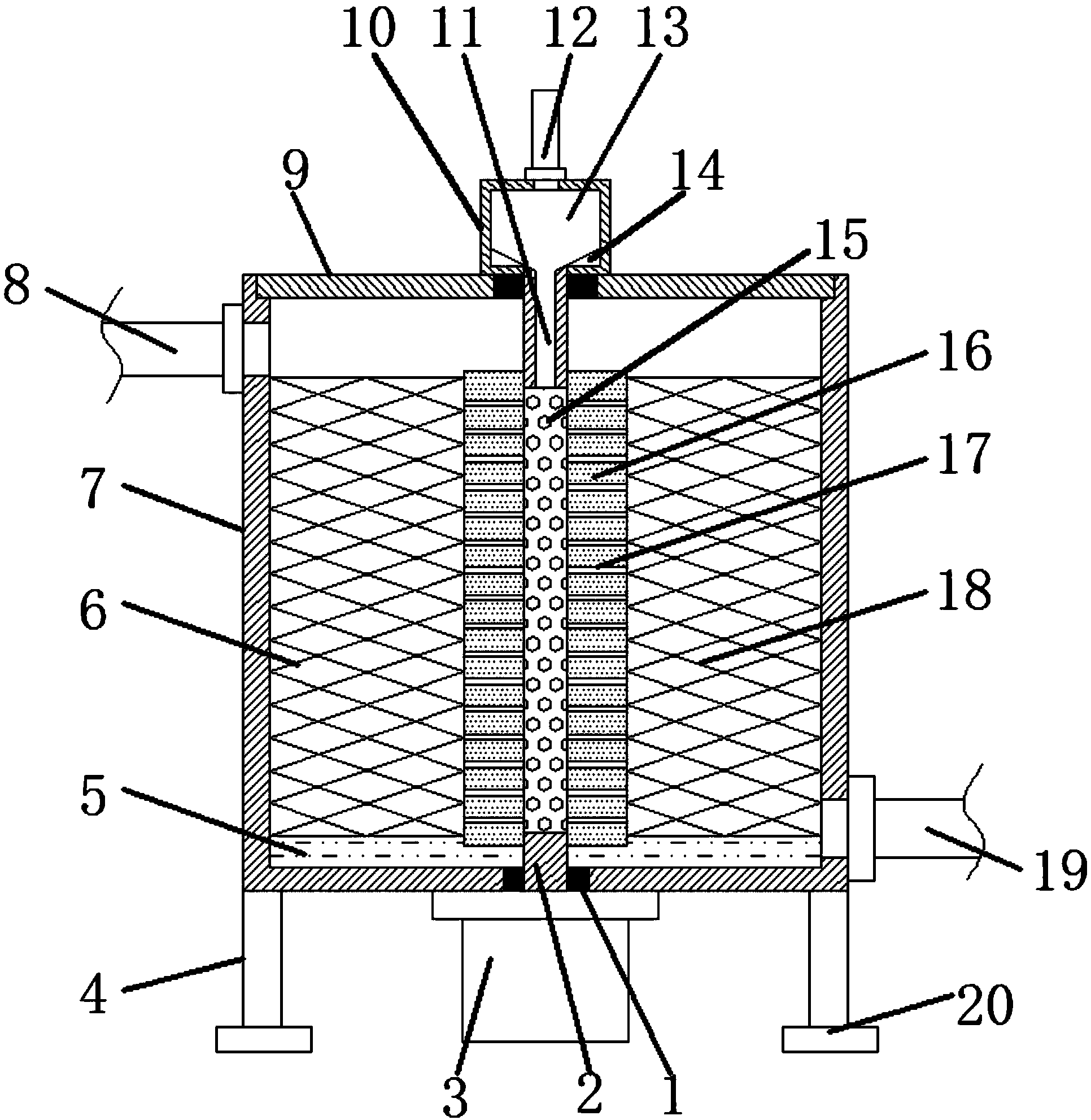

1.一种污水处理用药剂高效混合添加装置，包括旋转轴(2)、药剂混合器(6)、污水处理罐(7)和药剂添加套(10)，其特征在于，所述污水处理罐(7)内部设为反应池(5)，污水处理罐(7)顶端安装有罐盖(9)，罐盖(9)顶端中部安装有药剂添加套(10)，药剂添加套(10)顶端连接药剂添加管(12)，所述旋转轴(2)竖直安装在污水处理罐(7)内，污水处理罐(7)内的旋转轴(2)上安装有药剂混合器(6)，药剂混合器(6)由辊套(16)和搅拌网筒(18)组成，所述辊套(16)上设有若干药剂排出孔(17)，所述污水处理罐(7)上侧连接污水管(8)，污水处理罐(7)下侧连接排出管(19)。
2.根据权利要求1所述的一种污水处理用药剂高效混合添加装置，其特征在于，所述污水处理罐(7)底端安装在支架(4)上，支架(4)底端连接有支脚(20)。
3.根据权利要求2所述的一种污水处理用药剂高效混合添加装置，其特征在于，所述药剂添加管(12)与药剂添加套(10)内部的药剂导流腔(13)连通，药剂导流腔(13)底部设有导流罩(14)，导流罩(14)底端中部连通药剂输入通道(11)，药剂输入通道(11)设置在旋转轴(2)内部。
4.根据权利要求3所述的一种污水 处理用药剂高效混合添加装置，其特征在于，所述旋转轴(2)底端穿出污水处理罐(7)连接电机(3)，旋转轴(2)与污水处理罐(7)之间安装有密封圈(1)。
5.根据权利要求4所述的一种污水处理用药剂高效混合添加装置，其特征在于，所述辊套(16)固定在旋转轴(2)上，旋转轴(2)表面设有若干导流孔(15)，导流孔(15)与药剂输入通道(11)连通。
6.根据权利要求5所述的一种污水处理用药剂高效混合添加装置，其特征在于，所述药剂排出孔(17)与导流孔(15)连通。
7.根据权利要求6所述的一种污水处理用药剂高效混合添加装置，其特征在于，所述搅拌网筒(18)固定在辊套(16)外壁上，搅拌网筒(18)由若干根相互交错连接的金属杆组成。
说明书
一种污水处理用药剂高效混合添加装置
技术领域
本发明涉及污水处理设备技术领域，具体是一种污水处理用药剂高效混合添加装置。
背景技术
随着水资源的稀缺，污水处理后再利用，成为必需。因此，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。而污水处理药剂则是污水处理中所必须使用的化学药剂。
污水中含有大量难降解物质通过单一的水处理设备是无法有效去除的，所以很多时候要依据污水水质的特殊性合理添加污水处理药剂，使其处理后的污水符合国家排放标准，污水处理常用药剂有：絮凝剂、助凝剂调理剂、破乳剂、PH调整剂、消毒剂、氧化还原剂、消泡剂，这些药剂一般为固体粉状，对污水进行处理时一般是将多种药剂加水混合一起使用，初步混合而成的药剂在投入到污水中使用时，对污水处理药剂进行混合后，污水处理药剂添加到污水中时，这样就必须使得污水处理药剂适量的、高混合性的添加到污水处理系统中，并能与污水反应，从而高效率的使用。
但是在使用时，药剂使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。尽管这些药剂及污水处理剂中的其他成分易溶于水，但如果将这种污水处理剂溶于水时加入水中过快、搅拌不均匀时，污水处理剂容易聚集成团，形成块状体。块状体表面将形成一层凝胶膜，阻碍块状体进一步溶解，不但延长配药搅拌时间、降低污水处理剂的使用效率，还容易堵塞管道、水泵等结构。
为了避免直接投放至污水中造成难以溶解现象的发生，降低了反应效果，需要在对其充分搅拌的同时，也要保证污水处理剂与水的充分混合，避免形成块状体，保证污水的正常处理。
发明内容
本发明的目的在于提供一种污水处理用药剂高效混合添加装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理用药剂高效混合添加装置，包括旋转轴、药剂混合器、污水处理罐和药剂添加套，所述污水处理罐内部设为反应池，污水处理罐顶端安装有罐盖，罐盖顶端中部安装有药剂添加套，药剂添加套顶端连接药剂添加管，所述旋转轴竖直安装在污水处理罐内，污水处理罐内的旋转轴上安装有药剂混合器，药剂混合器由辊套和搅拌网筒组成，所述辊套上设有若干药剂排出孔，所述污水处理罐上侧连接污水管，污水处理罐下侧连接排出管。
作为本发明进一步的方案：所述污水处理罐底端安装在支架上，支架底端连接有支脚。
作为本发明进一步的方案：所述药剂添加管与药剂添加套内部的药剂导流腔连通，药剂导流腔底部设有导流罩，导流罩底端中部连通药剂输入通道，药剂输入通道设置在旋转轴内部。
作为本发明进一步的方案：所述旋转轴底端穿出污水处理罐连接电机，旋转轴与污水处理罐之间安装有密封圈。
作为本发明进一步的方案：所述辊套固定在旋转轴上，旋转轴表面设有若干导流孔，导流孔与药剂输入通道连通。
作为本发明进一步的方案：所述药剂排出孔与导流孔连通。
作为本发明进一步的方案：所述搅拌网筒固定在辊套外壁上，搅拌网筒由若干根相互交错连接的金属杆组成。
与现有技术相比，本发明的有益效果是：所述的一种污水处理用药剂高效混合添加装置，旋转轴由电机驱动旋转时，带动辊套和搅拌网筒转动，辊套上的药剂排出孔将药剂排入到反应池内，与污水管排入到反应池内的污水混合，在搅拌网筒的搅拌下，实现药剂与污水的快速充分的混合，由若干金属杆交错而成的搅拌网筒保证了药剂与污水的快速混合，也避免药剂溶于水时加入水中过快时，污水处理剂容易聚集成团，形成块状体的问题，若干金属杆进行搅拌的同时将药剂的块状体分割开，保证了其充分混合，提高对污水的处理效果和质量。
