申请日2018.01.23
公开(公告)日2018.09.21
IPC分类号C02F9/14
摘要

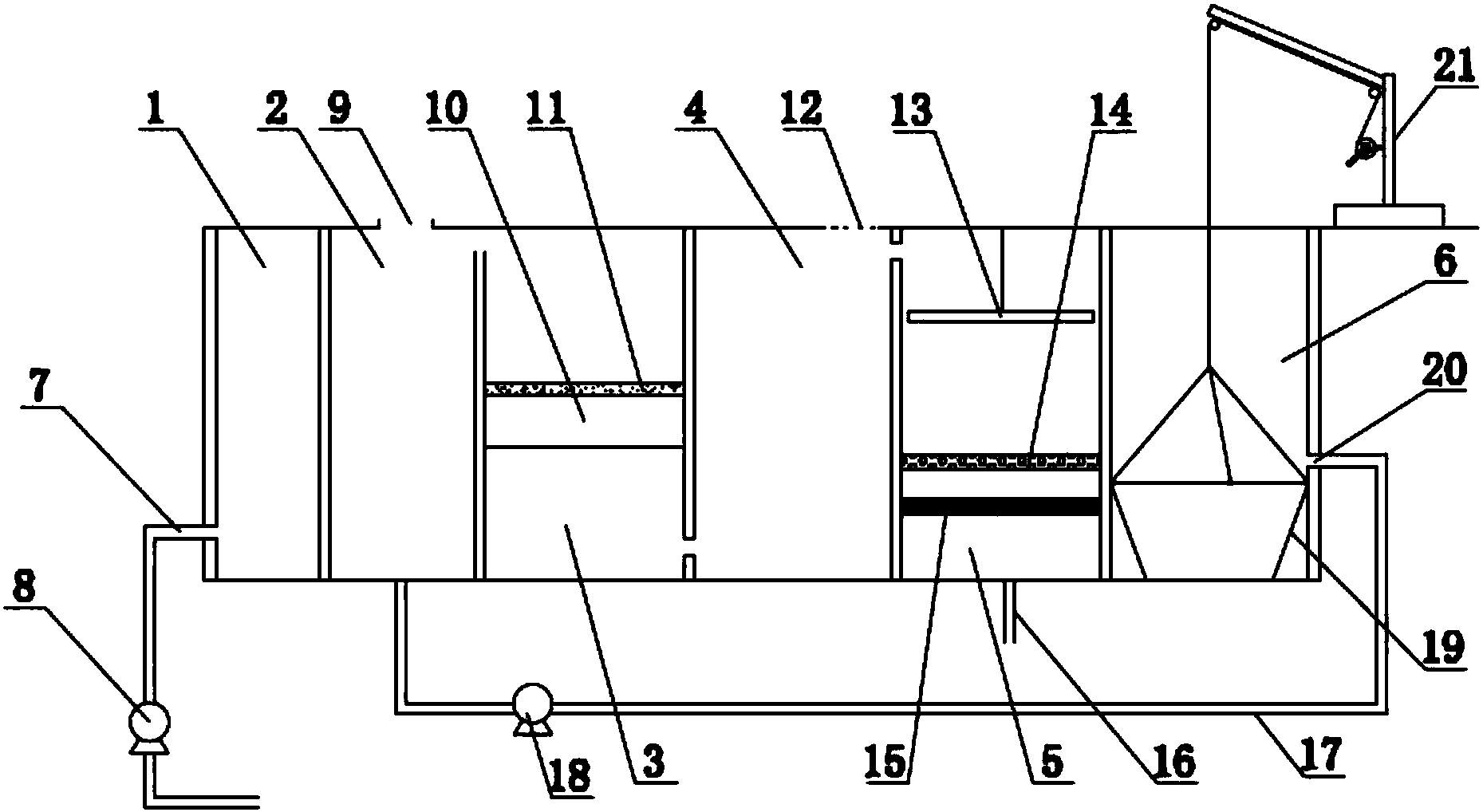

本实用新型公开了一种点源生活污水处理装置，包括由首端到尾端依次连通的格栅池、沉降除臭池、重金属回收池、臭氧氧化池和消毒池;所述格栅池首端连通有进水管，所述进水管通过抽水泵与点源污水连通，所述格栅池与所述沉降除臭池之间通过细格栅连通，所述沉降除臭池与所述重金属回收池顶端连通，所述重金属回收池与所述臭氧氧化池底端连通，所述臭氧氧化池与所述消毒池顶端连通，所述消毒池内部由顶端到底端依次设置有布水盘、生物净化吸收膜和过滤层，所述过滤层底部连通有出水管;本实用新型提供的点源生活污水处理装置，对点源污水的处理效果好，不会造成二次污染。
权利要求书
1.一种点源生活污水处理装置，其特征在于：包括由首端到尾端依次连通的格栅池、沉降除臭池、重金属回收池、臭氧氧化池和消毒池;所述格栅池首端连通有进水管，所述进水管通过抽水泵与点源污水连通，所述格栅池与所述沉降除臭池之间通过细格栅连通，所述沉降除臭池与所述重金属回收池顶端连通，所述重金属回收池与所述臭氧氧化池底端连通，所述臭氧氧化池与所述消毒池顶端连通，所述消毒池内部由顶端到底端依次设置有布水盘、生物净化吸收膜和过滤层，所述过滤层底部连通有出水管。
2.根据权利要求1所述的点源生活污水处理装置，其特征在于：所述沉降除臭池内部设置有絮凝剂和除臭剂，所述沉降除臭池顶部设置有投料口，所述投料口用于向所述沉降除臭池内部投放絮凝剂和除臭剂。
3.根据权利要求1所述的点源生活污水处理装置，其特征在于：所述重金属回收池内部设置有重金属回收盒，所述重金属回收盒顶部设置有重金属回收层，所述重金属回收盒的盒顶和盒底均设置有通水网孔。
4.根据权利要求1所述的点源生活污水处理装置，其特征在于：所述臭氧氧化池内部设置有臭氧氧化剂，所述臭氧氧化池顶部设置有排气网孔。
5.根据权利要求1所述的点源生活污水处理装置，其特征在于：所述布水盘通过一拉杆悬挂于所述消毒池内部。
6.根据权利要求5所述的点源生活污水处理装置，其特征在于：所述生物净化吸收膜为微生物净化吸收膜。
7.根据权利要求1所述的点源生活污水处理装置，其特征在于：还包括污泥回收池，所述污泥回收池与所述沉降除臭池通过污泥管连通，所述污泥管上设置有抽泥泵。
8.根据权利要求7所述的点源生活污水处理装置，其特征在于：所述污泥回收池底部设置有污泥回收桶，所述污泥回收桶顶部的所述污泥回收池的侧壁上设置有进泥口，所述进泥口与所述污泥管连通。
9.根据权利要求8所述的点源生活污水处理装置，其特征在于：所述污泥回收池顶部一侧还设置有提升装置，所述提升装置包括支撑座、支撑杆、斜杆和提升绳，所述支撑杆可转动设置于所述支撑杆顶部，所述斜杆设置于所述支撑杆顶部，所述斜杆两端设置有滑轮，所述支撑杆上设置有带把手的转盘，所述提升绳一端与所述污泥回收桶连接，所述提升绳另一端由所述支撑杆外端开始依次绕过两个所述滑轮并缠绕连接在所述转盘上。
说明书
一种点源生活污水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种点源生活污水处理装置。
背景技术
随着城市化的逐渐发展，人们生活水平的逐步提高，城市污水的排放也在逐渐增多，目前，城市污水均采用集中排放，这种集中排放的点源生活污水对于环境的危害非常大，因此对于点源生活污水的处理装置的使用在逐渐普及，随着污水处理净化装置的逐渐使用，其一些使用不足也在逐渐显现，传统的污水净化装置处理净化流程较为简单，净化效果较差，排放的污水很容易造成对环境的再次污染，现有的污水处理装置对于污水内部的病毒和细菌处理并不彻底，带来巨大的排放安全隐患，使用化学药剂进行灭菌，容易造成二次污染等诸多麻烦，降低了污水净化装置的使用效果和使用效益。
综上，现有的点源污水处理装置具有对点源污水处理效果不好，容易对环境造成再次污染的缺点。
实用新型内容
本实用新型的目的是提供一种点源生活污水处理装置，以解决上述现有技术存在的问题，对点源污水的处理效果好，不会造成二次污染。
为实现上述目的，本实用新型提供了如下方案：
本实用新型提供一种点源生活污水处理装置，包括由首端到尾端依次连通的格栅池、沉降除臭池、重金属回收池、臭氧氧化池和消毒池;所述格栅池首端连通有进水管，所述进水管通过抽水泵与点源污水连通，所述格栅池与所述沉降除臭池之间通过细格栅连通，所述沉降池除臭池与所述重金属回收池顶端连通，所述重金属回收池与所述臭氧氧化池底端连通，所述臭氧氧化池与所述消毒池顶端连通，所述消毒池内部由顶端到底端依次设置有布水盘、生物净化吸收膜和过滤层，所述过滤层底部连通有出水管。
优选地，所述沉降除臭池内部设置有絮凝剂和除臭剂，所述沉降除臭池顶部设置有投料口，所述投料口用于向所述沉降除臭池内部投放絮凝剂和除臭剂。
优选地，所述重金属回收池内部设置有重金属回收盒，所述重金属回收盒顶部设置有重金属回收层，所述重金属回收盒的盒顶和盒底均设置有通水网孔。
优选地，所述臭氧氧化池内部设置有臭氧氧化剂，所述臭氧氧化池顶部设置有排气网孔。
优选地，所述布水盘通过一拉杆悬挂于所述消毒池内部。
优选地，所述生物净化吸收膜为微生物净化吸收膜。
优选地，还包括污泥回收池，所述污泥回收池与所述沉降除臭池通过污泥管连通，所述污泥管上设置有抽泥泵。
优选地，所述污泥回收池底部设置有污泥回收桶，所述污泥回收桶顶部的所述污泥回收池的侧壁上设置有进泥口，所述进泥口与所述污泥管连通。
优选地，所述污泥回收池顶部一侧还设置有提升装置，所述提升装置包括支撑座、支撑杆、斜杆和提升绳，所述支撑杆可转动设置于所述支撑杆顶部，所述斜杆设置于所述支撑杆顶部，所述斜杆两端设置有滑轮，所述支撑杆上设置有带把手的转盘，所述提升绳一端与所述污泥回收桶连接，所述提升绳另一端由所述支撑杆外端开始依次绕过两个所述滑轮并缠绕连接在所述转盘上。
本实用新型相对于现有技术取得了以下有益技术效果：
1、本实用新型提供的点源生活污水处理装置，通过依次连通的格栅池、沉降除臭池、重金属回收池、臭氧氧化池和消毒池能够有效的对点源污水进行处理，处理后的污水符合排放标准，不会造成二次污染。
2、本实用新型提供的点源生活污水处理装置，在消毒池设置布水盘，布水盘可以使水流均匀的分布，再流向生物净化吸收膜和过滤层，均匀的水流在经过生物净化吸收膜和过滤层后，能够充分的被消毒过滤处理，使污水处理的更彻底。
3、本实用新型提供的点源生活污水处理装置，设置有污泥回收池，在污泥回收池内设置污泥回收桶，沉淀后的污泥输送到污泥回收桶中，由池体一侧的提升装置将污泥回收桶提升出池体，使污泥的处理更方便快捷。
