申请日2017.12.19
公开(公告)日2018.08.24
IPC分类号C02F9/02
摘要
本实用新型属于洗车场废水处理技术领域且公开了洗车场废水回用在线处理装置，包括通过管道相连的蓄水池，所述蓄水池通过管道与自吸增压泵连接，所述自吸增压泵通过到导线与自动控制系统电接，并通过管道与袋式过滤器连接，所述袋式过滤器通过管道与油水分离器连接且在其连接的官道上设置有压力表，所述压力表与所述自动控制系统电接;所述油水分离器通过管道与多介质过滤器连接，且在其连接的管道上设置有流量计，且所述流量计与所述自动控制系统电接;所述多介质过滤器通过管道与超滤装置连接，所述超滤装置与废水管网和自来水管网连接。本实用新型具有工艺新、效率高、运行费用低、自动化控制程度高、安全耐用、性能可靠等特点。
权利要求书

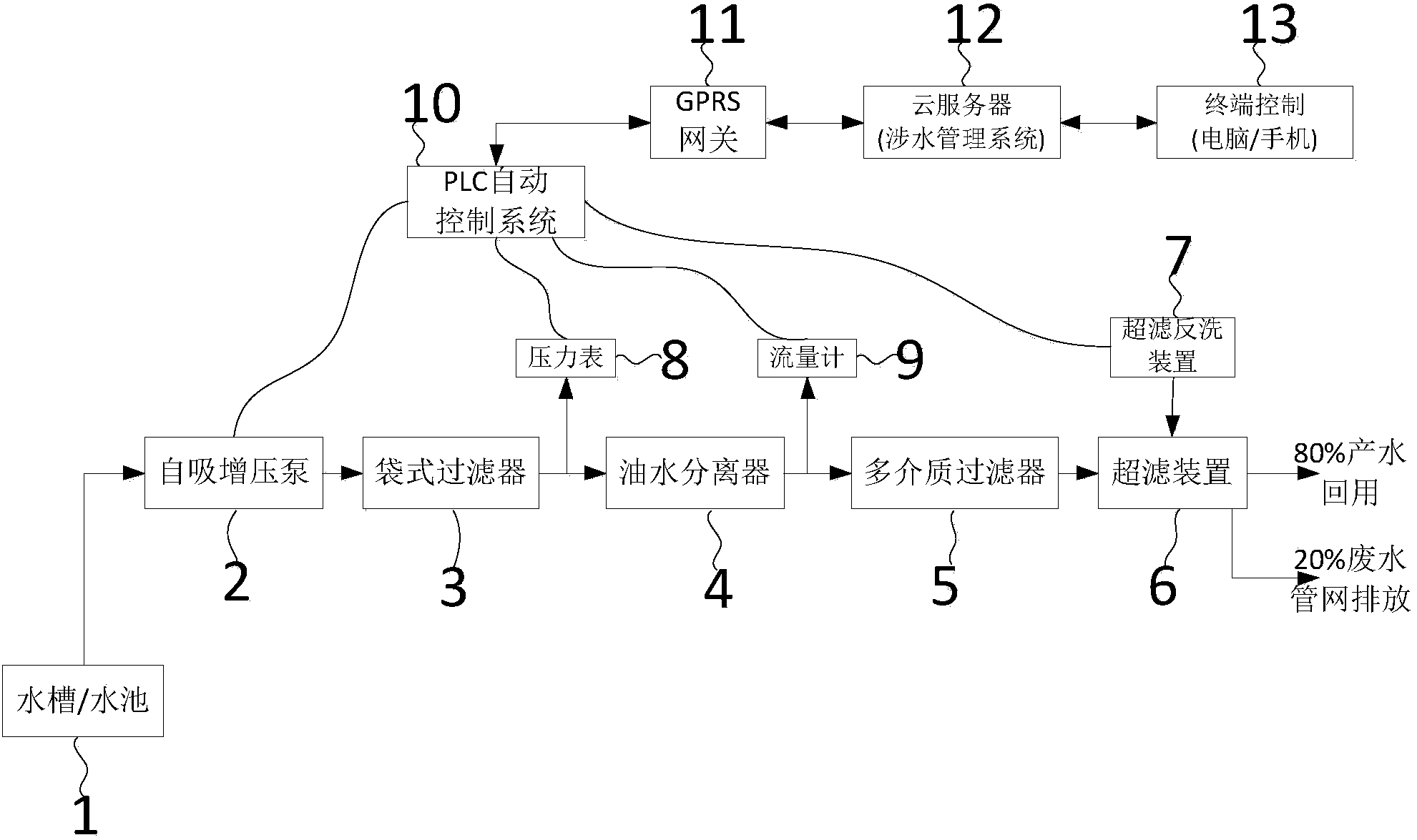

1.洗车场废水回用在线处理装置，包括通过管道相连的蓄水池(1)，其特征在于，所述蓄水池(1)通过管道与自吸增压泵(2)连接，所述自吸增压泵(2)通过到导线与自动控制系统(10)电接，并通过管道与袋式过滤器(3)连接;所述袋式过滤器(3)通过管道与油水分离器(4)连接且在其连接的官道上设置有压力表(8)，所述压力表(8)与所述自动控制系统(10)电接;所述油水 分离器(4)通过管道与多介质过滤器(5)连接，且在其连接的管道上设置有流量计(9)，且所述流量计(9)与所述自动控制系统(10)电接;所述多介质过滤器(5)通过管道与超滤装置(6)连接，所述超滤装置(6)与废水管网和自来水管网连接。
2.根据权利要求1所述的洗车场废水回用在线处理装置，其特征在于，还包括超滤反洗装置(7)，所述超滤反洗装置(7)与所述超滤装置(6)连接，且所述超滤反洗装置(7)与自动控制系统(10)电接。
3.根据权利要求1所述的洗车场废水回用在线处理装置，其特征在于，还包括GPRS网关(11)、云服务器(12)和终端控制(13)，所述自动控制系统(10)通过GPRS网关(11)与云服务器(12)交互连接，所述云服务器(12)与终端控制(13)交互连接。
4.根据权利要求3所述的洗车场废水回用在线处理装置，其特征在于，所述终端控制(13)为手机或电脑。
5.根据权利要求1所述的洗车场废水回用在线处理装置，其特征在于，所述蓄水池(1)为水槽或水池。
说明书
洗车场废水回用在线处理装置
技术领域
本实用新型具体涉及洗车场废水回用在线处理装置，属于洗车场废水处理技术领域。
背景技术
随着全国各地水资源状况及环境状况的日益恶化，洗车水的浪费问题在全国范围引起了人们的关注，国家高度重视，各级政府积极响应，已凝聚全民的共识。
水资源浪费方面：以每台车每周洗二次计，每车次50公斤水，计100公斤;16000万辆车将耗费8.34亿方水，相当于58.5个西湖的库容。如循环利用按回收70%计，相当于再造了41个西湖。
环境污染方面：仅以LAS计，洗车废水中LAS含量在5mg/l— 30mg/l之间，以平均值17.5mg/l计，LAS净污染物量：14595吨用水稀释到国家二类排放标准的含量：1mg/l将用掉5个山峡水库的容量(山峡水库容量为：30亿立方)，用掉1043个西湖的水容量。
每个洗车场按每月用水40吨计，回收80%即可每年减排40×80%×12=384吨，可以创造非常大的社会效益和经济效益。
洗车场废水主要来自各科研单位实验研究室和高等院校的科研和教学实验室。废液按污染程度可分为高浓度洗车场废水和低浓度洗车场废水。高浓度洗车场废水主要成分为液态的失效试剂，液态的实验废弃产物或中间产物(如各种有机溶剂、离心液、液体副产物等)以及各种洗涤液(产物或中间产物的高浓度洗涤液、仪器或器皿的润洗液和高浓度的洗涤废水等)。低浓度洗车场废水指实验过程中排放的浓度与毒性较低的实验用水，一般包括使用大量水对实验器皿和实验产物进行清洁的洗涤废水，毒性小、浓度低的废试液，以及用作冷却、加热用途的水。形成的洗车场废水中，COD、氨氮、磷、汞和铬等含量较高。实验室每年产生的废液总量虽然比较少，但是属于高毒性、组分复杂且难处理的环境污染物，中小型洗车场废水产量少，产生时间不定，采用传统的工业废水处理工艺难以得到较为理想的处理效果。目前，洗车场废水大部分都采用直接排放或集中稀释排放，严重污染了环境。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供洗车场废水回用在线处理装置，具有工艺新、效率高、运行费用低、自动化控制程度高、安全耐用、性能可靠等特点，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供洗车场废水回用在线处理装置，包括通过管道相连的蓄水池，所述蓄水池通过管道与自吸增压泵连接，所述自吸增压泵通过到导线与自动控制系统电接，并通过管道与袋式过滤器连接，所述袋式过滤器通过管道与油水分离器连接且在其连接的官道上设置有压力表，所述压力表与所述自动控制系统电接;所述油水分离器通过管道与多介质过滤器连接，且在其连接的管道上设置有流量计，且所述流量计与所述自动控制系统电接;所述多介质过滤器通过管道与超滤装置连接，所述超滤装置与废水管网和自来水管网连接。
作为本实用新型的一种优选技术方案，还包括超滤反洗装置，所述超滤反洗装置与所述超滤装置连接，且所述超滤反洗装置与自动控制系统电接。
作为本实用新型的一种优选技术方案，还包括GPRS网关、云服务器和终端控制，所述自动控制系统通过GPRS网关与云服务器交互连接，所述云服务器与终端控制交互连接。
作为本实用新型的一种优选技术方案，所述终端控制为手机或电脑。
作为本实用新型的一种优选技术方案，所述蓄水池为水槽或水池。
本实用新型所达到的有益效果是：洗车场废水回用在线处理装置，具有工艺新、效率高、运行费用低、自动化控制程度高、安全耐用、性能可靠等特点。
