申请日2018.04.02
公开(公告)日2018.08.10
IPC分类号B01D36/04; B01D35/16
摘要
本发明提供了一种用于废水的快速处理装置中的过滤机构。它解决了现有废水处理装置中杂质往往会将过滤板堵住，过滤不稳定等技术问题。本用于废水的快速处理装置中的过滤机构，快速处理装置包括壳体，壳体的上表面与盖板的下表面固定连接，盖板的上表面设置有进水口，壳体的下表面设置有出水口，出水口内设置有电磁阀，过滤机构包括过滤板和两个滑套，两个滑套卡接在盖板的上表面，且两个滑套分别位于盖板上表面的左右两侧，滑套内套接有滑杆，滑杆的上端与一能带动其上下移动的移动结构相连，滑杆的下端和过滤板固定连接。本发明具有过滤稳定的优点。
权利要求书
1.一种用于废水的快速处理装置中的过滤机构，快速处理装置包括壳体，壳体的上表面与盖板的下表面固定连接，盖板的上表面设置有进水口，壳体的下表面设置有出水口，出水口内设置有电磁阀，其特征在于，所述过滤机构包括过滤板和两个滑套，两个滑套卡接在盖板的上表面，且两个滑套分别位于盖板上表面的左右两侧，滑套内套接有滑杆，滑杆的上端与一能带动其上下移动的移动结构相连，滑杆的下端和过滤板固定连接。
2.根据权利要求1所述的用于废水的快速处理装置中的过滤机构，其特征在于，所述移动结构包括第一固定板、连接杆、齿杆、第一电机和半齿齿轮，第一固定板与壳体的侧面固定连接，第一电机固定在第一固定板上，第一电机的输出轴水平设置，半齿齿轮固定在第一电机的输出轴端部，齿杆竖直设置在壳体上，齿杆的中部位于第一固定板上开设的通孔内，且齿杆与半齿齿轮相啮合，齿杆的上端通过连接杆和滑杆的上端相连，齿杆的下端与连接板的上表面固定连接，连接板与第一固定板之间还具有伸缩组件。
3.根据权利要求2所述的用于废水的快速处理装置中的过滤机构，其特征在于，所述伸缩组件包括伸缩杆，伸缩杆的外表面套接有弹簧，伸缩杆和弹簧的上端分别与第一固定板的下表面固定连接，伸缩杆和弹簧的下端分别与连接板的上表面固定连接。
4.根据权利要求1所述的用于废水的快速处理装置中的过滤机构，其特征在于，所述壳体的下表面固定连接有四个支撑腿，且四个支撑腿分别固定连接有壳体下表面的四角处。
5.根据权利要求1所述的用于废水的快速处理装置中的过滤机构，其特征在于，所述过滤板包括板体、第一过滤网和第二过滤网，板体中部开设有安装孔，且安装孔的形状为方形，第一过滤网下端通过弹性的第一连接条和安装孔的内壁相连，第二过滤网下端通过弹性的第二连接条和安装孔的内壁相连，第一过滤网上端和第二过滤网上端通过弹性的第三连接条相连，第一过滤网两侧通过弹性的第一连接片和安装孔的内壁相连，第二过滤网两侧通过弹性的第二连接片和安装孔的内壁相连。
6.根据权利要求5所述的用于废水的快速处理装置中的过滤机构，其特征在于，所述壳体上还设置有辅助结构，辅助结构包括储气囊、调控气囊、驱动板和支架，调控气囊设置在壳体内，调控气囊下表面和壳体内壁的底部相连，调控气囊上表面通过第一连杆和第一过滤网上端相连，调控气囊上表面通过第二连杆和第二过滤网上端相连，支架固定在齿杆上端，储气囊和支架相连，驱动板固定在第一固定板上，且驱动板能与储气囊相抵靠，储气囊和导气支管一端相连通，导气支管另一端和导气总管一端相连通，导气总管另一端和调控气囊下表面的中部相连通。
说明书
一种用于废水的快速处理装置中的过滤机构
技术领域
本发明属于环保技术领域，涉及一种用于废水的快速处理装置中的过滤机构。
背景技术
废水处理，是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收和复用，充分利用水资源。
经检索，如中国专利文献公开了一种废水处理装置【申请号：201721004572.2;公开号：CN 207046901U】。这种废水处理装置，包括机架和电机，所述机架上放置有处理筒，其特征在于：所述处理筒内横向设置有过滤网，所述过滤网上转动连接有过滤筒，所述过滤筒周壁开设有若干过滤孔，所述电机输出端与过滤筒连接，所述过滤网下方为沉淀区，所述沉淀区的侧壁开设有排水口和排泥口，所述排水口位于排泥口上方;所述机架上转动连接有转盘，转盘位于处理筒的上方，转盘下表面固定连接有竖向的支杆，支杆底端设置有用于防止过滤网堵塞的刮刀，所述支杆上均匀设置有若干叶片。
该专利中公开的废水处理装置虽然操作容易，但是，该废水处理装置中杂质往往会将过滤板堵住，过滤不稳定，因此，设计出一种用于废水的快速处理装置中的过滤机构是很有必要的。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种用于废水的快速处理装置中的过滤机构，该过滤机构具有过滤稳定的特点。

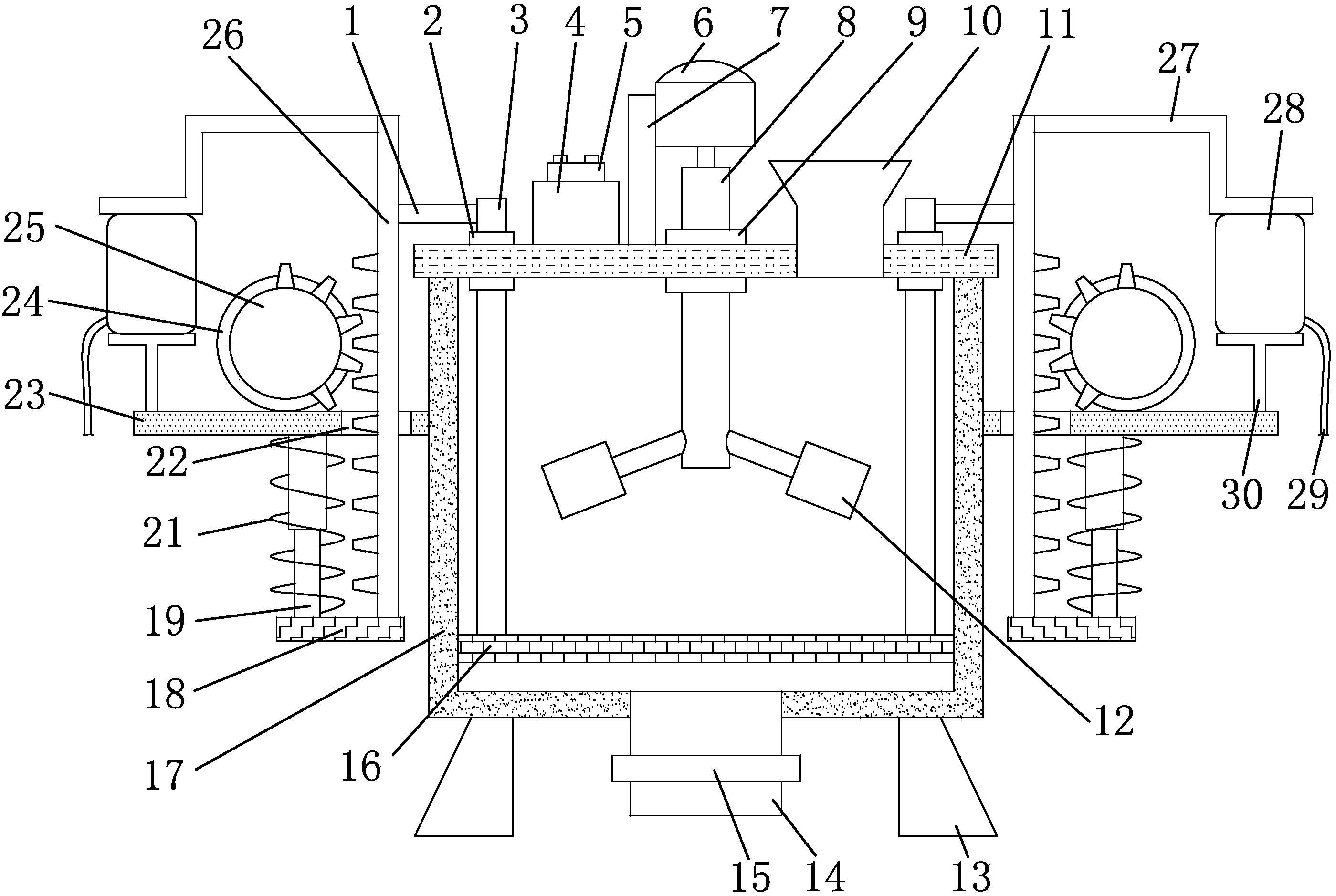

本发明的目的可通过下列技术方案来实现：一种用于废水的快速处理装置中的过滤机构，快速处理装置包括壳体，壳体的上表面与盖板的下表面固定连接，盖板的上表面设置有进水口，壳体的下表面设置有出水口，出水口内设置有电磁阀，其特征在于，所述过滤机构包括过滤板和两个滑套，两个滑套卡接在盖板的上表面，且两个滑套分别位于盖板上表面的左右两侧，滑套内套接有滑杆，滑杆的上端与一能带动其上下移动的移动结构相连，滑杆的下端和过滤板固定连接。
采用以上结构，工人将废水从进水口倒入壳体内，当杂质落在过滤板时会使得废水过滤的速度变慢，通过移动结构带动滑杆上下移动，滑杆带动过滤板上下震动，使得过滤板上的杂质不会将其堵死，过滤稳定。
所述移动结构包括第一固定板、连接杆、齿杆、第一电机和半齿齿轮，第一固定板与壳体的侧面固定连接，第一电机固定在第一固定板上，第一电机的输出轴水平设置，半齿齿轮固定在第一电机的输出轴端部，齿杆竖直设置在壳体上，齿杆的中部位于第一固定板上开设的通孔内，且齿杆与半齿齿轮相啮合，齿杆的上端通过连接杆和滑杆的上端相连，齿杆的下端与连接板的上表面固定连接，连接板与第一固定板之间还具有伸缩组件。
所述伸缩组件包括伸缩杆，伸缩杆的外表面套接有弹簧，伸缩杆和弹簧的上端分别与第一固定板的下表面固定连接，伸缩杆和弹簧的下端分别与连接板的上表面固定连接。
所述壳体的下表面固定连接有四个支撑腿，且四个支撑腿分别固定连接有壳体下表面的四角处。
所述过滤板包括板体、第一过滤网和第二过滤网，板体中部开设有安装孔，且安装孔的形状为方形，第一过滤网下端通过弹性的第一连接条和安装孔的内壁相连，第二过滤网下端通过弹性的第二连接条和安装孔的内壁相连，第一过滤网上端和第二过滤网上端通过弹性的第三连接条相连，第一过滤网两侧通过弹性的第一连接片和安装孔的内壁相连，第二过滤网两侧通过弹性的第二连接片和安装孔的内壁相连。
所述壳体上还设置有辅助结构，辅助结构包括储气囊、调控气囊、驱动板和支架，调控气囊设置在壳体内，调控气囊下表面和壳体内壁的底部相连，调控气囊上表面通过第一连杆和第一过滤网上端相连，调控气囊上表面通过第二连杆和第二过滤网上端相连，支架固定在齿杆上端，储气囊和支架相连，驱动板固定在第一固定板上，且驱动板能与储气囊相抵靠，储气囊和导气支管一端相连通，导气支管另一端和导气总管一端相连通，导气总管另一端和调控气囊下表面的中部相连通。
采用以上结构，在过滤板上下移动的过程中，储气囊会与驱动板反复接触，对储气囊进行挤压，将储气囊中的气体输入到调控气囊中，使调控气囊内的体积增大或减小，带动第一过滤网和第二过滤网反复摆动，使第一过滤网和第二过滤网上的杂质更好的滑落到两端，从而无需增加动力源，就可更好的避免第一过滤网和第二过滤网堵塞，辅助方便。
所述调控气囊内还具有第一辅助片和第二辅助片，第一辅助片的上端和调控气囊上表面的内壁相连，第一辅助片的下端为自由端一，第一辅助片的中部开设有若干辅助孔一，第二辅助片的上端和调控气囊上表面的内壁相连，第二辅助片的下端为自由端二，第二辅助片的中部开设有若干辅助孔二，且第一辅助片与第二辅助片两者形成八字形。
采用以上结构，储气囊中的气体输入到调控气囊时，会对第一辅助片和第二辅助片进行冲击，使第一辅助片和第二辅助片产生来回抖动，从而调控气囊会带动第一过滤网和第二过滤网来回抖动。
与现有技术相比，本用于废水的快速处理装置中的过滤机构具有该优点：将废水从进水口倒入壳体内，当杂质落在过滤板时会使得废水过滤的速度变慢，通过移动结构带动滑杆上下移动，从而使得滑杆可以带动过滤板上下震动，使得过滤板上的杂质不会将其堵死，过滤稳定。
