申请日2018.04.03
公开(公告)日2018.11.27
IPC分类号C02F1/00; C02F101/16; C02F103/06
摘要
本实用新型公开了一种去除地下水硝酸盐的污水处理装置，其结构包括缸体、螺栓、进水口、药剂入口、压力表、底座、搅拌装置、放置板、支撑脚、配电箱、按钮、调节按钮，调节按钮与配电箱相嵌套，搅拌装置包括传动杆、轴承、第一齿轮、配合齿轮、传动齿轮、第二齿轮、第二配合齿轮、搅拌杆、搅拌叶、齿轮、保护箱，结构上设有搅拌装置，通过传动杆带动一体化的齿轮旋转，从而带动左侧相啮合的第一齿轮旋转，使其配合齿轮带动传动齿轮旋转，同时右侧的第二齿轮也带动第二配合齿轮旋转，使传动齿轮旋转带动搅拌杆旋转，使其相嵌套的搅拌叶进行工作，避免出现硝酸盐去除不彻底，会有残留在水中的现象。
权利要求书

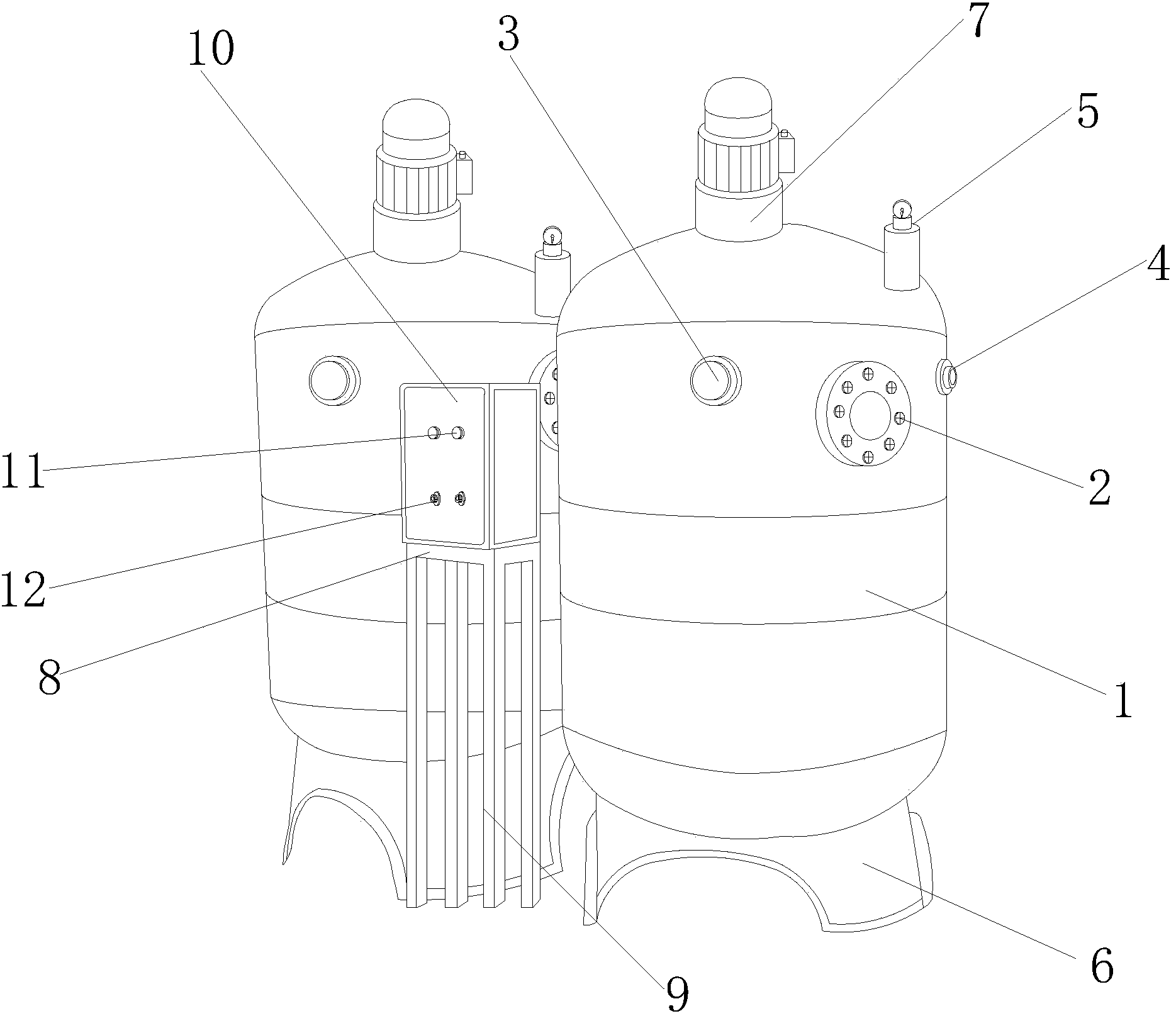

1.一种去除地下水硝酸盐的污水处理装置，其特征在于：其结构包括缸体(1)、螺栓(2)、进水口(3)、药剂入口(4)、压力表(5)、底座(6)、搅拌装置(7)、放置板(8)、支撑脚(9)、配电箱(10)、按钮(11)、调节按钮(12)，所述缸体(1)与螺栓(2)螺纹连接，所述搅拌装置(7)右侧设有压力表(5)，所述底座(6)与缸体(1)为一体化结构，所述压力表(5)安装于药剂入口(4)上方，所述压力表(5)下方设有螺栓(2)，所述放置板(8)与支撑脚(9)为一体化结构，所述配电箱(10)底端与放置板(8)顶端相贴合，所述按钮(11)后端与配电箱(10)前端相贴合，所述调节按钮(12)与配电箱(10)相嵌套，所述搅拌装置(7)包括传动杆(701)、轴承(702)、第一齿轮(703)、配合齿轮(704)、传动齿轮(705)、第二齿轮(706)、第二配合齿轮(707)、搅拌杆(708)、搅拌叶(709)、齿轮(710)、保护箱(711)，所述传动杆(701)左侧设有轴承(702)，所述第一齿轮(703)与配合齿轮(704)相啮合，所述配合齿轮(704)与传动齿轮(705)相啮合，所述第二齿轮(706)与第二配合齿轮(707)相连接，所述搅拌杆(708)与搅拌叶(709)相嵌套，所述齿轮(710)与传动杆(701)为一体化结构。
2.根据权利要求1所述的一种去除地下水硝酸盐的污水处理装置，其特征在于：所述缸体(1)与进水口(3)为一体化结构，所述药剂入口(4)与缸体(1)为一体化结构。
3.根据权利要求1所述的一种去除地下水硝酸盐的污水处理装置，其特征在于：所述进水口(3)右侧设有药剂入口(4)，所述螺栓(2)安装于进水口(3)右侧。
4.根据权利要求1所述的一种去除地下水硝酸盐的污水处理装置，其特征在于：所述压力表(5)底端与缸体(1)顶端垂直焊接，所述搅拌装置(7)安装于缸体(1)上方。
5.根据权利要求1所述的一种去除地下水硝酸盐的污水处理装置，其特征在于：所述进水口(3)直径为5cm。
说明书
一种去除地下水硝酸盐的污水处理装置
技术领域
本实用新型是一种去除地下水硝酸盐的污水处理装置，属于污水处理领域。
背景技术
地下水是我国水资源的重要组成部分，目前已经成为城市和工农业用水的主要水源，在干旱、半干旱地区，地下水是主要的、甚至是唯一的可用水源。
现有技术公开了申请号为：201420064811.3的一种去除地下水中硝酸盐的污水处理装置，所述污水处理装置包括水泵、氩气瓶和污水处理反应柱体，所述污水处理反应柱体为上、下密封的中空腔体，所述水泵和氩气瓶分别通过进水管和进气管与污水处理反应柱体的顶部连通，在污水处理反应柱的底部分别开设有出水出气口，但是该现有技术在使用污水处理装置时，由于地下水中的硝酸盐与化学药剂挥发不均匀，导致硝酸盐去除不彻底，会有残留在水中。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种去除地下水硝酸盐的污水处理装置，以解决现有在使用污水处理装置时，由于地下水中的硝酸盐与化学药剂挥发不均匀，导致硝酸盐去除不彻底，会有残留在水中的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种去除地下水硝酸盐的污水处理装置，其结构包括缸体、螺栓、进水口、药剂入口、压力表、底座、搅拌装置、放置板、支撑脚、配电箱、按钮、调节按钮，所述缸体与螺栓螺纹连接，所述搅拌装置右侧设有压力表，所述底座与缸体为一体化结构，所述压力表安装于药剂入口上方，所述压力表下方设有螺栓，所述放置板与支撑脚为一体化结构，所述配电箱底端与放置板顶端相贴合，所述按钮后端与配电箱前端相贴合，所述调节按钮与配电箱相嵌套，所述搅拌装置包括传动杆、轴承、第一齿轮、配合齿轮、传动齿轮、第二齿轮、第二配合齿轮、搅拌杆、搅拌叶、齿轮、保护箱，所述传动杆左侧设有轴承，所述第一齿轮与配合齿轮相啮合，所述配合齿轮与传动齿轮相啮合，所述第二齿轮与第二配合齿轮相连接，所述搅拌杆与搅拌叶相嵌套，所述齿轮与传动杆为一体化结构。
进一步地，所述缸体与进水口为一体化结构，所述药剂入口与缸体为一体化结构。
进一步地，所述进水口右侧设有药剂入口，所述螺栓安装于进水口右侧。
进一步地，所述压力表底端与缸体顶端垂直焊接，所述搅拌装置安装于缸体上方。
进一步地，所述进水口直径为5cm。
进一步地，所述底座采用铝合金，硬度高。
进一步地，所述缸体采用304不锈钢，外观更加美观。
有益效果
本实用新型一种去除地下水硝酸盐的污水处理装置，其结构上设有搅拌装置，通过传动杆带动一体化的齿轮旋转，从而带动左侧相啮合的第一齿轮旋转，使其配合齿轮带动传动齿轮旋转，同时右侧的第二齿轮也带动第二配合齿轮旋转，使传动齿轮旋转带动搅拌杆旋转，使其相嵌套的搅拌叶进行工作，避免出现硝酸盐去除不彻底，会有残留在水中的现象。
