申请日2018.07.04
公开(公告)日2019.03.19
IPC分类号C02F9/02
摘要
本实用新型公开了一种家用污水处理装置，包括塑料过滤筒，所述塑料过滤筒顶端与污水管底部连接，所述塑料过滤筒底部螺纹紧固连接有排污接管，所述塑料过滤筒内壁上端一体化连接有搭接圈块，所述搭接圈块底部一体化连接有第一塑料连接管。本实用新型由于在塑料过滤筒内设置有相互螺纹连接的第一塑料连接管、第二塑料连接管和第三塑料连接管，并且第一塑料连接管底部内壁水平固定连接有一级过滤网，第二塑料连接管底端内壁水平固定连接有二级过滤网，第三塑料连接管底端内壁水平固定连接有三级过滤网，便于充分的对污水进行过滤，提高过滤效果，并且方便使用者进行清理各个阶级过滤网上的污渍，较为实用，适合广泛推广与使用。
权利要求书

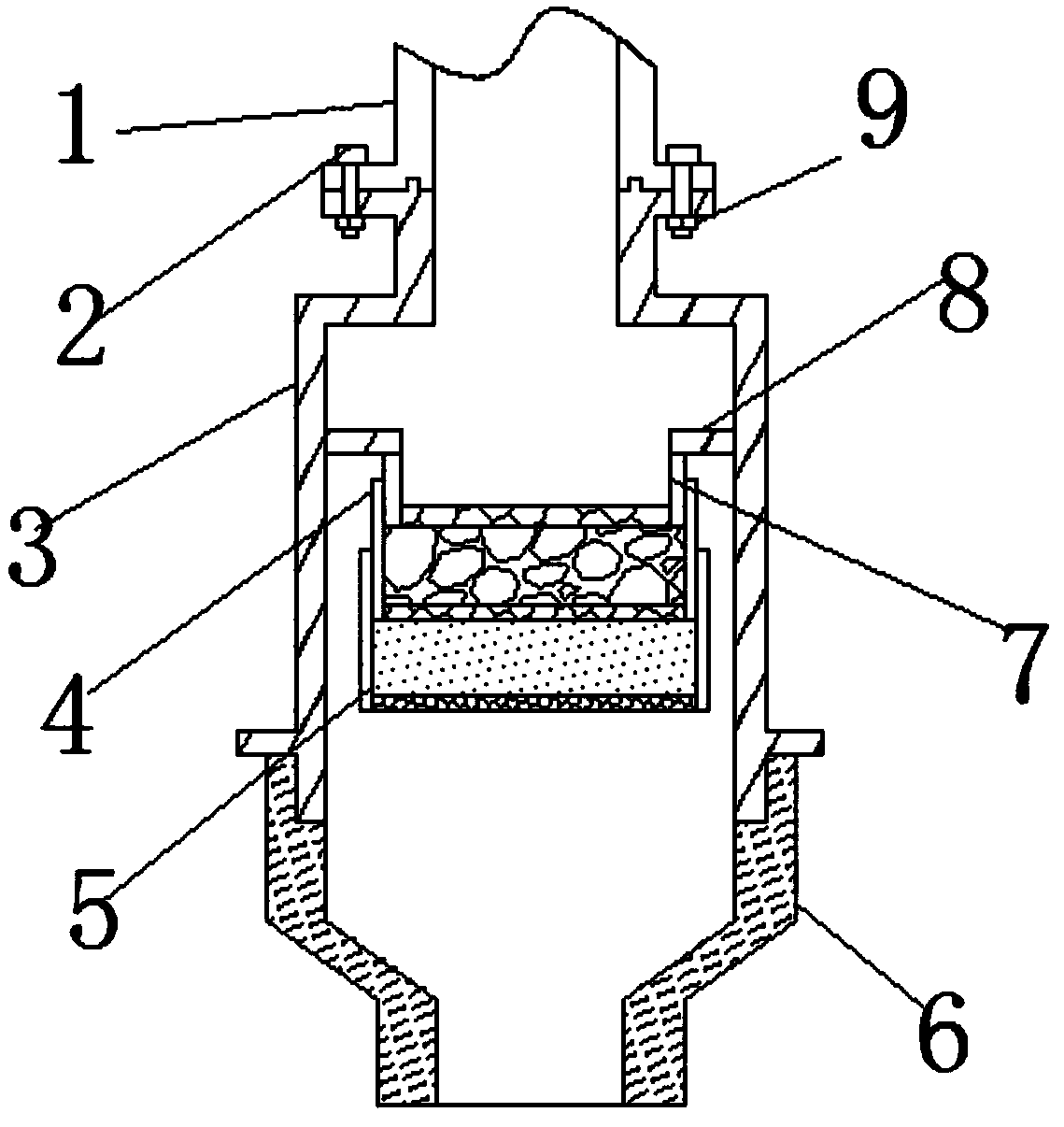

1.一种家用污水处理装置，包括塑料过滤筒(3)，其特征在于：所述塑料过滤筒(3)顶端与污水管(1)底部连接，所述塑料过滤筒(3)底部螺纹紧固连接有排污接管(6)，所述塑料过滤筒(3)内壁上端一体化连接有搭接圈块(8)，所述搭接圈块(8)底部一体化连接有第一塑料连接管(7)，所述第一塑料连接管(7)下端外壁螺纹紧固连接有第二塑料连接管(4)，所述第二塑料连接管(4)下端外壁螺纹紧固有第三塑料连接管(5)，所述第一塑料连接管(7)底部内壁水平固定连接有一级过滤网(10)，所述第二塑料连接管(4)底端内壁水平固定连接有二级过滤网(11)，所述第三塑料连接管(5)底端内壁水平固定连接有三级过滤网(12)，所述第二塑料连接管(4)内盛有活性炭(13)，所述第三塑料连接管(5)内盛有过滤包(14)。
2.根据权利要求1所述的家用污水处理装置，其特征在于：所述塑料过滤筒(3)顶部左右两端通过连接螺栓(2)和紧固螺帽(9)配合与污水管(1)底部紧密连接。
3.根据权利要求1所述的家用污水处理装置，其特征在于：所述一级过滤网(10)、二级过滤网(11)和三级过滤网(12)的目数依次递增。
4.根据权利要求1所述的家用污水处理装置，其特征在于：所述过滤包(14)由过滤纱布(141)包裹着石英砂(142)制成。
说明书
一种家用污水处理装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种家用污水处理装置。
背景技术
目前，在日常生活中，洗菜、剩菜等等生活中的污水，我们通常将污水倒入下水道，然而，时间长了下水道容易堵塞，虽然，有些下水道内安装了过滤网，但是清理废物时比较麻烦也很脏，其次使用过的生活水直接排放不仅浪费资源，同时也增加了生活开销，但是现有的家用污水过滤装置存在使用成本过高并且后期清理十分不便的问题。因此，我们提出一种家用污水处理装置。
实用新型内容
本实用新型的主要目的在于提供一种家用污水处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种家用污水处理装置，包括塑料过滤筒，所述塑料过滤筒顶端与污水管底部连接，所述塑料过滤筒底部螺纹紧固连接有排污接管，所述塑料过滤筒内壁上端一体化连接有搭接圈块，所述搭接圈块底部一体化连接有第一塑料连接管，所述第一塑料连接管下端外壁螺纹紧固连接有第二塑料连接管，所述第二塑料连接管下端外壁螺纹紧固有第三塑料连接管，所述第一塑料连接管底部内壁水平固定连接有一级过滤网，所述第二塑料连接管底端内壁水平固定连接有二级过滤网，所述第三塑料连接管底端内壁水平固定连接有三级过滤网，所述第二塑料连接管内盛有活性炭，所述第三塑料连接管内盛有过滤包。
进一步的，所述塑料过滤筒顶部左右两端通过连接螺栓和紧固螺帽配合与污水管底部紧密连接。
进一步的，所述一级过滤网、二级过滤网和三级过滤网的目数依次递增。
进一步的，所述过滤包由过滤纱布包裹着石英砂制成。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型的家用污水处理装置，通过将污水管、塑料过滤筒和排污接管为分体式连接，方便后期拆卸清理塑料过滤筒内部的脏污，并且结构简单，制造和使用成本低。
2.本实用新型的家用污水处理装置，由于在塑料过滤筒内设置有相互螺纹连接的第一塑料连接管、第二塑料连接管和第三塑料连接管，并且第一塑料连接管底部内壁水平固定连接有一级过滤网，第二塑料连接管底端内壁水平固定连接有二级过滤网，第三塑料连接管底端内壁水平固定连接有三级过滤网，便于充分的对污水进行过滤，提高过滤效果，并且方便使用者进行清理各个阶级过滤网上的污渍。
3.本实用新型的家用污水处理装置，通过在第二塑料连接管内盛有活性炭，第三塑料连接管内盛有过滤包，便于对污水过滤后在进行净化，提高污水处理的效率和效果。
