环保型污水处理臭氧消毒技术

发布时间:2019-4-9 8:52:32  中国污水处理工程网

  申请日2017.12.14

  公开(公告)日2018.05.11

  IPC分类号C02F9/04; C02F1/78

  摘要

  本发明公开了污水处理臭氧消毒技术领域的一种环保型污水处理臭氧消毒装置,包括沉淀室、臭氧消毒室和电离污水处理装置,所述沉淀室的顶端安装有入水口,所述沉淀室的顶端内壁中间位置安装有隔板,所述隔板的左右两侧分别安装有过滤层和吸附层,本发明通过设置有臭氧消毒室中的臭氧储存室,将生成的臭氧储存起来,现用现取,并且在一定空间中,增加臭氧含量,可提高臭氧浓度,加大消毒程度,然后通过冷却室中供水泵与第二电磁阀联动,使臭氧温度维持在正常温度范围内,然后可通过将废气经过处理后,引导回高压放电式臭氧发生器中再利用,通过将最后生成的水引入冷却室,充分利用资源。


  权利要求书

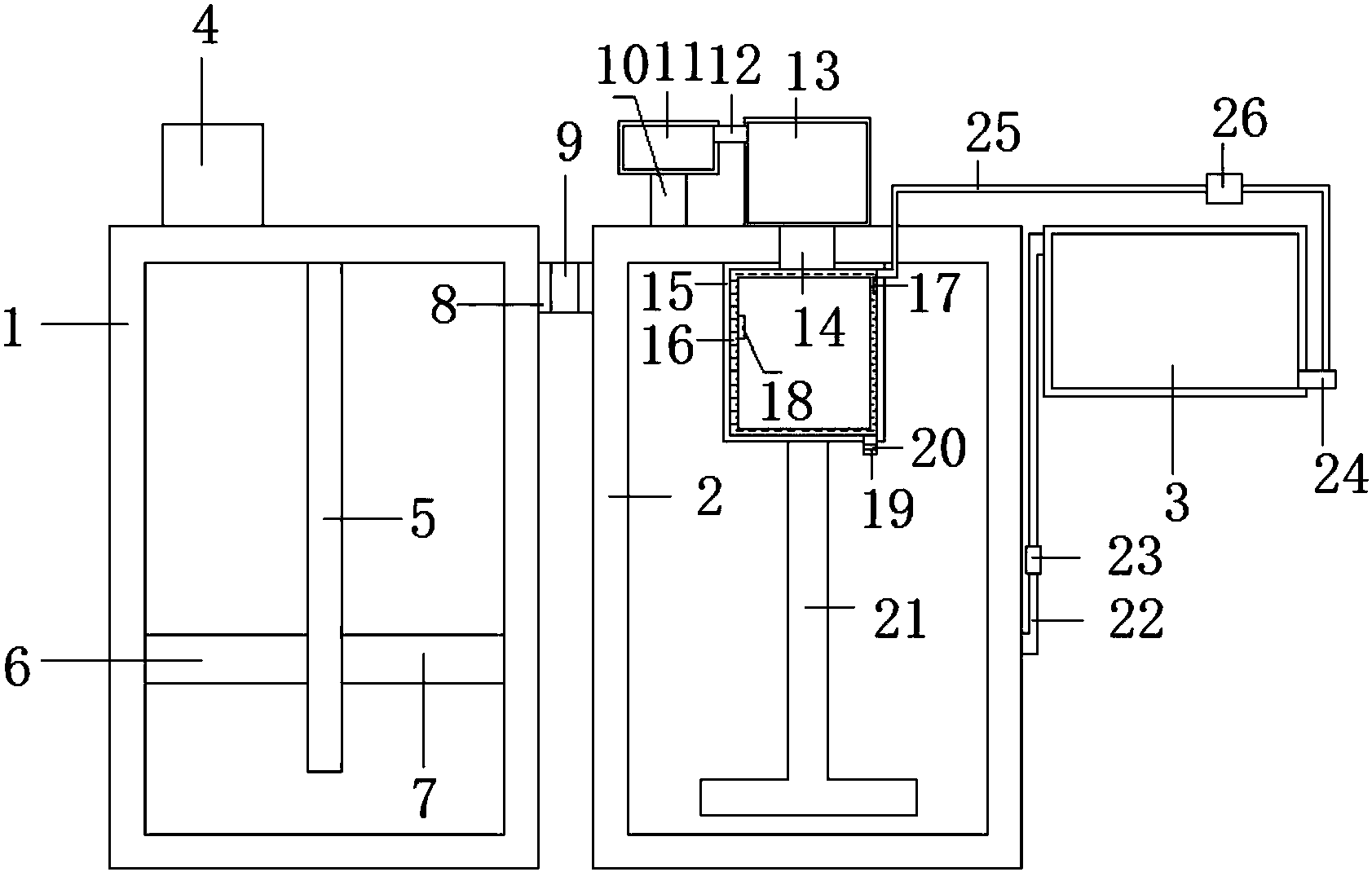

  1.一种环保型污水处理臭氧消毒装置,包括沉淀室(1)、臭氧消毒室(2)和电离污水处理装置(3),其特征在于:所述沉淀室(1)的顶端安装有入水口(4),所述沉淀室(1)的顶端内壁中间位置安装有隔板(5),所述隔板(5)的左右两侧分别安装有过滤层(6)和吸附层(7),所述沉淀室(1)的右侧外壁顶端通过第一水管(8)与臭氧消毒室(2)连接,所述第一水管(8)上安装有第一电磁阀(9),所述臭氧消毒室(2)的顶端安装有排气管(10),所述排气管(10)的顶端安装有废气处理装置(11),所述废气处理装置(11)的右侧安装有高压放电式臭氧发生器(13),所述废气处理装置(11)通过第一导气管(12)与高压放电式臭氧发生器(13)连接,所述高压放电式臭氧发生器(13)的底端安装有臭氧储存室(15),所述高压放电式臭氧发生器(13)通过第二导气管(14)与臭氧储存室(15)连接,所述臭氧储存室(15)中安装有冷却室(16),所述冷却室(16)的右侧外壁上安装有压力开关(17),所述冷却室(16)的左侧内壁安装有温度开关(18),所处冷却室(16)的底端右侧安装有排水口(19),所述排水口(19)上安装有第二电磁阀(20),所述臭氧储存室(15)的底部安装有出气管(21),所述臭氧消毒室(2)的右侧通过第二水管(22)与电离污水处理装置(3)连接,所述第二水管(22)上安装有抽水泵(23),所述电离污水处理装置(3)的右侧外壁底端安装有出水口(24),所述出水口(24)上安装有第三水管(25),所述第三水管(25)的另一侧贯穿臭氧储存室(15)的外壁与冷却室(16)连接,所述第三水管(25)上安装有供水泵(26),所述压力开关(17)与供水泵(26)电性连接,所述温度开关(18)与第二电磁阀(20)电性连接。

  2.根据权利要求1所述的一种环保型污水处理臭氧消毒装置,其特征在于:所述压力开关(17)的安装位置低于第三出水管(25)与冷却室(16)的连接处,且不在连接处的正下方。

  3.根据权利要求1所述的一种环保型污水 处理臭氧消毒装置,其特征在于:所述出水口(24)与第三水管(25)的连接处的右侧安装有水阀。

  4.根据权利要求1所述的一种环保型污水处理臭氧消毒装置,其特征在于:所述出气管(21)的底部高于臭氧消毒室(2)的底部。

  5.根据权利要求1所述的一种环保型污水处理臭氧消毒装置,其特征在于:所述第三水管(25)的大小与排水口(19)的大小相等。

  说明书

  一种环保型污水处理臭氧消毒装置

  技术领域

  本发明涉及污水处理臭氧消毒技术领域,具体为一种环保型污水处理臭氧消毒装置。

  背景技术

  高压放电式臭氧发生器是将电场中的氧分子通过发生电化学反应,从而制造臭氧,传统的污水处理,在使用臭氧消毒时,如果现用现制的话,会浪费大量的时间,预先制好存储,可以直接使用,节省时间,也可以随着臭氧沉淀加大浓度,而预先存储就需要注意臭氧的不稳定性,臭氧在室温30度左右就会在一分钟内衰减一半,影响使用,所以我们需要注意保温。臭氧消毒后产生的大量氧分子都可以重新利用,减少成本。

  发明内容

  本发明的目的在于提供一种环保型污水处理臭氧消毒装置,以解决上述背景技术中提出的臭氧预存和再利用的问题。

  为实现上述目的,本发明提供如下技术方案:一种环保型污水处理臭氧消毒装置,包括沉淀室、臭氧消毒室和电离污水处理装置,所述沉淀室的顶端安装有入水口,所述沉淀室的顶端内壁中间位置安装有隔板,所述隔板的左右两侧分别安装有过滤层和吸附层,所述沉淀室的右侧外壁顶端通过第一水管与臭氧消毒室连接,所述第一水管上安装有第一电磁阀,所述臭氧消毒室的顶端安装有排气管,所述排气管的顶端安装有废气处理装置,所述废气处理装置的右侧安装有高压放电式臭氧发生器,所述废气处理装置通过第一导气管与高压放电式臭氧发生器连接,所述高压放电式臭氧发生器的底端安装有臭氧储存室,所述高压放电式臭氧发生器通过第二导气管与臭氧储存室连接,所述臭氧储存室中安装有冷却室,所述冷却室的右侧外壁上安装有压力开关,所述冷却室的左侧内壁安装有温度开关,所处冷却室的底端右侧安装有排水口,所述排水口上安装有第二电磁阀,所述臭氧储存室的底部安装有出气管,所述臭氧消毒室的右侧通过第二水管与电离污水处理装置连接,所述第二水管上安装有抽水泵,所述电离污水处理装置的右侧外壁底端安装有出水口,所述出水口上安装有第三水管,所述第三水管的另一侧贯穿臭氧储存室的外壁与冷却室连接,所述第三水管上安装有供水泵,所述压力开关与供水泵电性连接,所述温度开关与第二电磁阀电性连接。

  优选的,所述压力开关的安装位置低于第三出水管与冷却室的连接处,且不在连接处的正下方。

  优选的,所述出水口与第三水管的连接处的右侧安装有水阀。

  优选的,所述出气管的底部高于臭氧消毒室的底部。

  优选的,所述第三水管的大小与排水口的大小相等。

  与现有技术相比,本发明的有益效果是:本发明通过设置有臭氧消毒室中的臭氧储存室,将生成的臭氧储存起来,现用现取,并且在一定空间中,增加臭氧含量,可提高臭氧浓度,加大消毒程度,然后通过冷却室中供水泵与第二电磁阀联动,使臭氧温度维持在正常温度范围内,然后可通过将废气经过处理后,引导回高压放电式臭氧发生器中再利用,通过将生成的水再引入冷却室中,保持冷却室内臭氧的温度,充分利用资源。
