申请日2018.01.16
公开(公告)日2018.09.07
IPC分类号G01N1/14
摘要
本实用新型属于工业废水监测领域且公开了一种工业废水监测用水样抽取器，包括筒体和顶盖。本实用新型通过螺纹将筒体和顶盖转动连接，且在筒体和顶盖连接处设置了密封硅胶垫，使筒体具备相对的密封性，使用前，通过按下真空按钮，控制器接收信息后向出气电磁阀发送开启命令的同时，向泵控制器发送运行指令，控制真空泵开启，将筒体内的空气抽离，当筒体内部压强超过设置值，则压力传感器将信息传送到控制器，控制器同时控制出气电磁阀闭合和真空泵停止运行，此时，筒体内部为相对真空状态，将接水管外端插入待取样的水中，通过进水电磁阀按钮开启进水电磁阀，水样自动被吸入到筒体内部，完成水样提取。
权利要求书

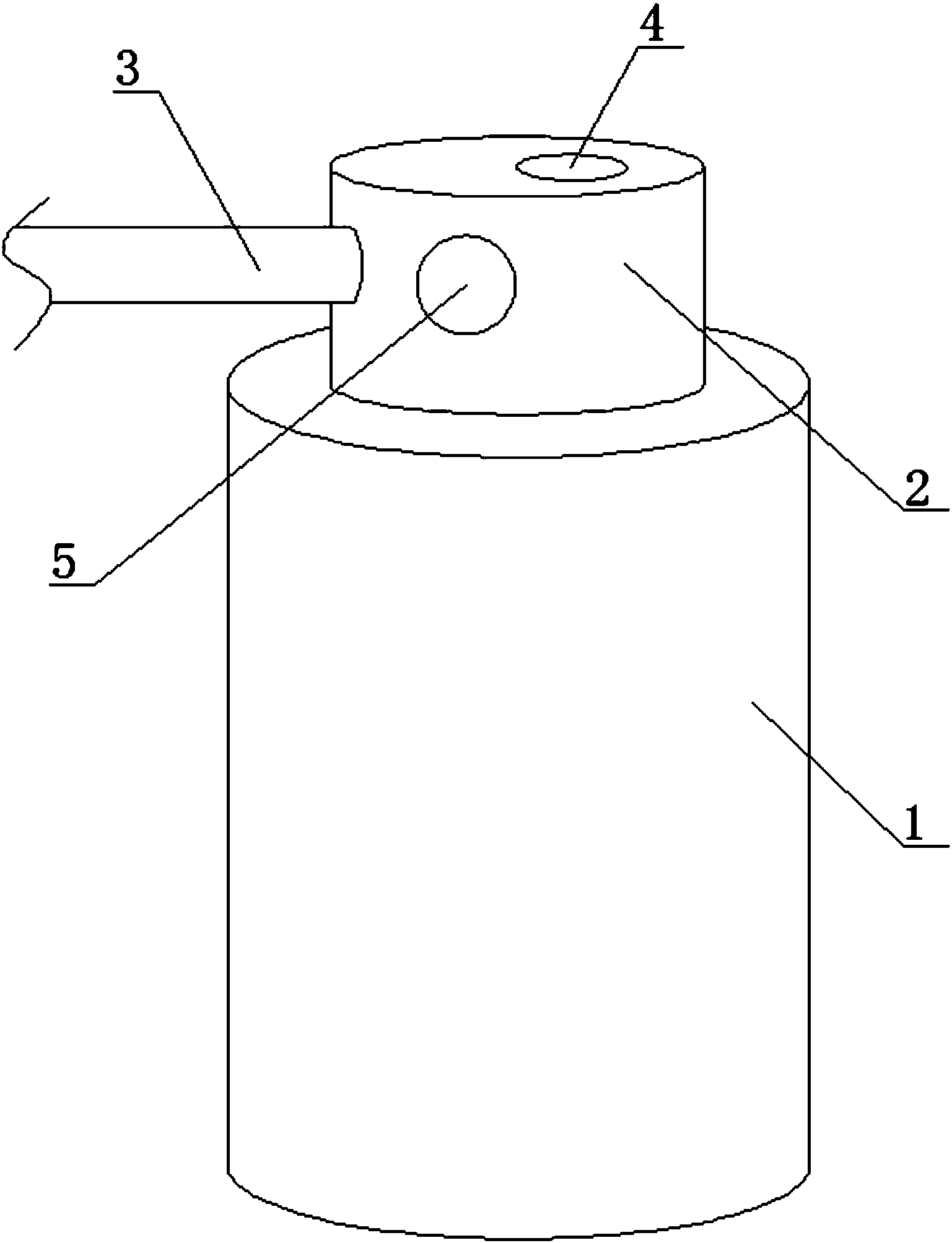

1.一种工业废水监测用水样抽取器，包括筒体(1)和顶盖(2)，其特征在于：所述筒体(1)顶部设有瓶口(14)，所述瓶口(14)与顶盖(2)底部通过螺纹旋转连接，所述顶盖(2)底部与瓶口(14)连接处设有密封硅胶垫(15)，所述顶盖(2)内部设有设备室(6)，所述设备室(6)内部固定设置有真空泵(7)，所述设备室(6)内部于真空泵(7)顶部的内壁上固定设置有泵控制器(8)，所述设备室(6)内部于真空泵(7)一侧固定设置有电源(9)，所述设备室(6)内部于电源(9)顶部的内壁上固定设置有控制器(10)，所述顶盖(2)内部于设备室(6)一侧设有延伸至筒体(1)内部且通向筒体(1)外的接水管(3)，所述顶盖(2)内部的接水管(3)上设有进水电磁阀(13)，所述顶盖(2)底部设有压力传感器(11)，所述顶盖(2)顶部设有真空按钮(4)，所述顶盖(2)一侧设有进水电磁阀按钮(5)。
2.根据权利要求1所述的一种工业废水监测用水样抽取器，其特征在于：所述真空泵(7)底部设有连通筒体(1)的气管，该气管上设有出气电磁阀(12)，所述出气电磁阀(12)通过电路与控制器(10)电性连接。
3.根据权利要求1所述的一种工业废水监测用水样抽取器，其特征在于：所述真空泵(7)通过电路与泵控制器(8)电性连接，所述泵控制器(8)通过电路与控制器(10)电性连接，所述真空泵(7)和泵控制器(8)通过电路以串联的方式与电源(9)电性连接，所述真空按钮(4)通过电路与控制器(10)电性连接。
4.根据权利要求1所述的一种工业废水监测用水样抽取器，其特征在于：所述进水电磁阀按钮(5)通过电路与控制器(10)电性连接，所述进水电磁阀(13)通过电路与控制器(10)电性连接。
5.根据权利要求1所述的一种工业废水监测用水样抽取器，其特征在于：所述电源(9)通过电路与控制器(10)电性连接，所述压力传感器(11)通过电路与控制器(10)电性连接。
说明书
一种工业废水监测用水样抽取器
技术领域
本实用新型具体涉及一种工业废水监测用水样抽取器，属于工业废水监测领域。
背景技术
工业废水(industrial wastewater)，指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因。工业废水的处理虽然早在19世纪末已经开始，但由于许多工业废水成分复杂，性质多变，仍有一些技术问题没有完全解决，随着环保的深入人心，对工业废水的管制越来越严格，检测人员需要定期在工厂出水口处提取水样进行检测，就需要使用到水样抽取器，现有的抽水器，一般是装水的瓶子，也有较多电动抽水设备，然而，上述设备无法较好的控制抽水的量，且操作复杂，因此，我们提出一种工业废水监测用水样抽取器。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种工业废水监测用水样抽取器，通过螺纹将筒体和顶盖转动连接，且在筒体和顶盖连接处设置了密封硅胶垫，使筒体具备相对的密封性，使用前，通过按下真空按钮，控制器接收信息后向出气电磁阀发送开启命令的同时，向泵控制器发送运行指令，控制真空泵开启，将筒体内的空气抽离，当筒体内部压强超过设置值，则压力传感器将信息传送到控制器，控制器同时控制出气电磁阀闭合和真空泵停止运行，此时，筒体内部为相对真空状态，将接水管外端插入待取样的水中，通过进水电磁阀按钮开启进水电磁阀，水样自动被吸入到筒体内部，完成水样提取，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种工业废水监测用水样抽取器，包括筒体和顶盖，所述筒体顶部设有瓶口，所述瓶口与顶盖底部通过螺纹旋转连接，所述顶盖底部与瓶口连接处设有密封硅胶垫，所述顶盖内部设有设备室，所述设备室内部固定设置有真空泵，所述设备室内部于真空泵顶部的内壁上固定设置有泵控制器，所述设备室内部于真空泵一侧固定设置有电源，所述设备室内部于电源顶部的内壁上固定设置有控制器，所述顶盖内部于设备室一侧设有延伸至筒体内部且通向筒体外的接水管，所述顶盖内部的接水管上设有进水电磁阀，所述顶盖底部设有压力传感器，所述顶盖顶部设有真空按钮，所述顶盖一侧设有进水电磁阀按钮。
优选的，所述真空泵底部设有连通筒体的气管，该气管上设有出气电磁阀，所述出气电磁阀通过电路与控制器电性连接。
优选的，所述真空泵通过电路与泵控制器电性连接，所述泵控制器通过电路与控制器电性连接，所述真空泵和泵控制器通过电路以串联的方式与电源电性连接，所述真空按钮通过电路与控制器电性连接。
优选的，所述进水电磁阀按钮通过电路与控制器电性连接，所述进水电磁阀通过电路与控制器电性连接。
优选的，所述电源通过电路与控制器电性连接，所述压力传感器通过电路与控制器电性连接。
本实用新型所达到的有益效果是：通过螺纹将筒体和顶盖转动连接，且在筒体和顶盖连接处设置了密封硅胶垫，使筒体具备相对的密封性，使用前，通过按下真空按钮，控制器接收信息后向出气电磁阀发送开启命令的同时，向泵控制器发送运行指令，控制真空泵开启，将筒体内的空气抽离，当筒体内部压强超过设置值，则压力传感器将信息传送到控制器，控制器同时控制出气电磁阀闭合和真空泵停止运行，此时，筒体内部为相对真空状态，将接水管外端插入待取样的水中，通过进水电磁阀按钮开启进水电磁阀，水样自动被吸入到筒体内部，完成水样提取。
