申请日2018.01.16
公开(公告)日2018.09.28
IPC分类号G01N1/14
摘要
本实用新型属于生态废水研究领域且公开了一种生态废水研究用取样装置，包括筒体、顶盖、设备箱和连接件。本实用新型通过在桶体内部的泡沫填充物内设置四组等角度设置的水罐，该水罐的罐口顶部设有永磁铁环，顶盖底部固定设置有阻流环，筒体在连接环的支持下可实现转动，阻流环上固定设置有通水头，该通水头底部固定设置有与罐口的永磁铁环磁性相反的永磁铁环，当通水头和罐口触碰时，两个永磁铁环之间相互吸引，提示研究人员水罐罐口与通水头连通，即可使用水泵将待检测水样抽至水罐内，水罐设有四组，可放置四个不同水域的水样，水罐内的水在筒体转动后，罐口与阻流环连接，可避免水样外流。
权利要求书
1.一种生态废水研究用取样装置，包括筒体(1)、顶盖(3)、设备箱(4)和连接件(5)，其特征在于：所述顶盖(3)顶部固定设置有设备箱(4)，所述设备箱(4)顶部固定设置有连接件(5)，所述设备箱(4)和连接件(5)内部设有连通的水泵室(9)，所述水泵室(9)内部固定设置有水泵(10)，所述水泵(10)一侧设有延伸至连接件(5)外侧的抽水管(8)，所述设备箱(4)内部于水泵室(9)一侧设有水泵控制室(11)，所述水泵控制室(11)内部固定设置有水泵控制器(12)，所述设备箱(4)前侧从上往下依次设有显示屏(6)和控制按钮(7)，所述顶盖(3)内部设有控制室(13)，所述控制室(13)内部从左往右依次设有控制器(14)和电源管理芯片(15)，所述顶盖(3)内部与控制室(13)一侧设有电源室(16)，所述电源室(16)内部设有电源(17)，所述顶盖(3)底部固定设置有阻流环(25)，所述阻流环(25)上固定设置有通水头(20)，所述水泵(10)底部通过水管与通水头(20)连通，所述筒体(1)顶部设有连接环(2)，所述连接环(2)顶部通过螺纹(19)与顶盖(3)连接，所述筒体(1)内部设有泡沫填充物(24)，所述泡沫填充物(24)内部插有四组等角度设置的水罐(22)，所述水罐(22)顶部设有罐口(23)，所述罐口(23)顶部和通水头(20)底部均设有永磁铁环(21)。
2.根据权利要求1所述的一种生态废水研究用取样装置，其特征在于：所述连接环(2)底部通过轴承连接件(18)与筒体(1)转动连接，罐口(23)顶部和通水头(20)底部设置的永磁铁环(21)之间相吸。
3.根据权利要求1所述的一种生态废水研究用取样装置，其特征在于：所述水泵(10)通过电路与水泵控制器(12)电性连接，所述水泵(10)和水泵控制器(12)通过电路以串联的方式与电源(17)电性连接，所述水泵控制器(12)通过电路与控制器(14)电性连接。
4.根据权利要求1所述的一种生态废水研究用取样装置，其特征在于：所述电源(17)通过电路与电源管理芯片(15)电性连接，所述电源管理芯片(15)通过电路与控制器(14)电性连接，所述显示屏(6)和控制按钮(7)均通过电路与控制器(14)电性连接，所述显示屏(6)通过电路与电源管理芯片(15)电性连接。
5.根据权利要求1所述的一种生态废水研究用取样装置，其特征在于：所述连接环(2)为软质硅胶，所述连接环(2)底部与水罐(22)的罐口(23)贴合。
说明书
一种生态废水研究用取样装置
技术领域
本实用新型具体涉及一种生态废水研究用取样装置，属于生态废水研究领域。
背景技术
水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水。污水中的酸、碱、氧化剂，以及铜、镉、汞、砷等化合物，苯、二氯乙烷、乙二醇等有机毒物，会毒死水生生物，影响饮用水源、风景区景观。污水中的有机物被微生物分解时消耗水中的氧，影响水生生物的生命，水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、硫醇等难闻气体，使水质进一步恶化，为此，需要专业人员对各个流域的水质进行水质监测，需要使用到水质取样装置，现有的水质取样装置，结构简单，且使用不易，因此，我们提出一种生态废水研究用取样装置。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种生态废水研究用取样装置，通过在桶体内部的泡沫填充物内设置四组等角度设置的水罐，该水罐的罐口顶部设有永磁铁环，顶盖底部固定设置有阻流环，筒体在连接环的支持下可实现转动，阻流环上固定设置有通水头，该通水头底部固定设置有与罐口的永磁铁环磁性相反的永磁铁环，当通水头和罐口触碰时，两个永磁铁环之间相互吸引，提示研究人员水罐罐口与通水头连通，即可使用水泵将待检测水样抽至水罐内，水罐设有四组，可放置四个不同水域的水样，水罐内的水在筒体转动后，罐口与阻流环连接，可避免水样外流，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种生态废水研究用取样装置，包括筒体、顶盖、设备箱和连接件，所述顶盖顶部固定设置有设备箱，所述设备箱顶部固定设置有连接件，所述设备箱和连接件内部设有连通的水泵室，所述水泵室内部固定设置有水泵，所述水泵一侧设有延伸至连接件外侧的抽水管，所述设备箱内部于水泵室一侧设有水泵控制室，所述水泵控制室内部固定设置有水泵控制器，所述设备箱前侧从上往下依次设有显示屏和控制按钮，所述顶盖内部设有控制室，所述控制室内部从左往右依次设有控制器和电源管理芯片，所述顶盖内部与控制室一侧设有电源室，所述电源室内部设有电源，所述顶盖底部固定设置有阻流环，所述阻流环上固定设置有通水头，所述水泵底部通过水管与通水头连通，所述筒体顶部设有连接环，所述连接环顶部通过螺纹与顶盖连接，所述筒体内部设有泡沫填充物，所述泡沫填充物内部插有四组等角度设置的水罐，所述水罐顶部设有罐口，所述罐口顶部和通水头底部均设有永磁铁环。
优选的，所述连接环底部通过轴承连接件与筒体转动连接，罐口顶部和通水头底部设置的永磁铁环之间相吸。
优选的，所述水泵通过电路与水泵控制器电性连接，所述水泵和水泵控制器通过电路以串联的方式与电源电性连接，所述水泵控制器通过电路与控制器电性连接。
优选的，所述电源通过电路与电源管理芯片电性连接，所述电源管理芯片通过电路与控制器电性连接，所述显示屏和控制按钮均通过电路与控制器电性连接，所述显示屏通过电路与电源管理芯片电性连接。
优选的，所述连接环为软质硅胶，所述连接环底部与水罐的罐口贴合。
本实用新型所达到的有益效果是：通过在桶体内部的泡沫填充物内设置四组等角度设置的水罐，该水罐的罐口顶部设有永磁铁环，顶盖底部固定设置有阻流环，筒体在连接环的支持下可实现转动，阻流环上固定设置有通水头，该通水头底部固定设置有与罐口的永磁铁环磁性相反的永磁铁环，当通水头和罐口触碰时，两个永磁铁环之间相互吸引，提示研究人员水罐罐口与通水头连通，即可使用水泵将待检测水样抽至水罐内，水罐设有四组，可放置四个不同水域的水样，水罐内的水在筒体转动后，罐口与阻流环连接，可避免水样外流。

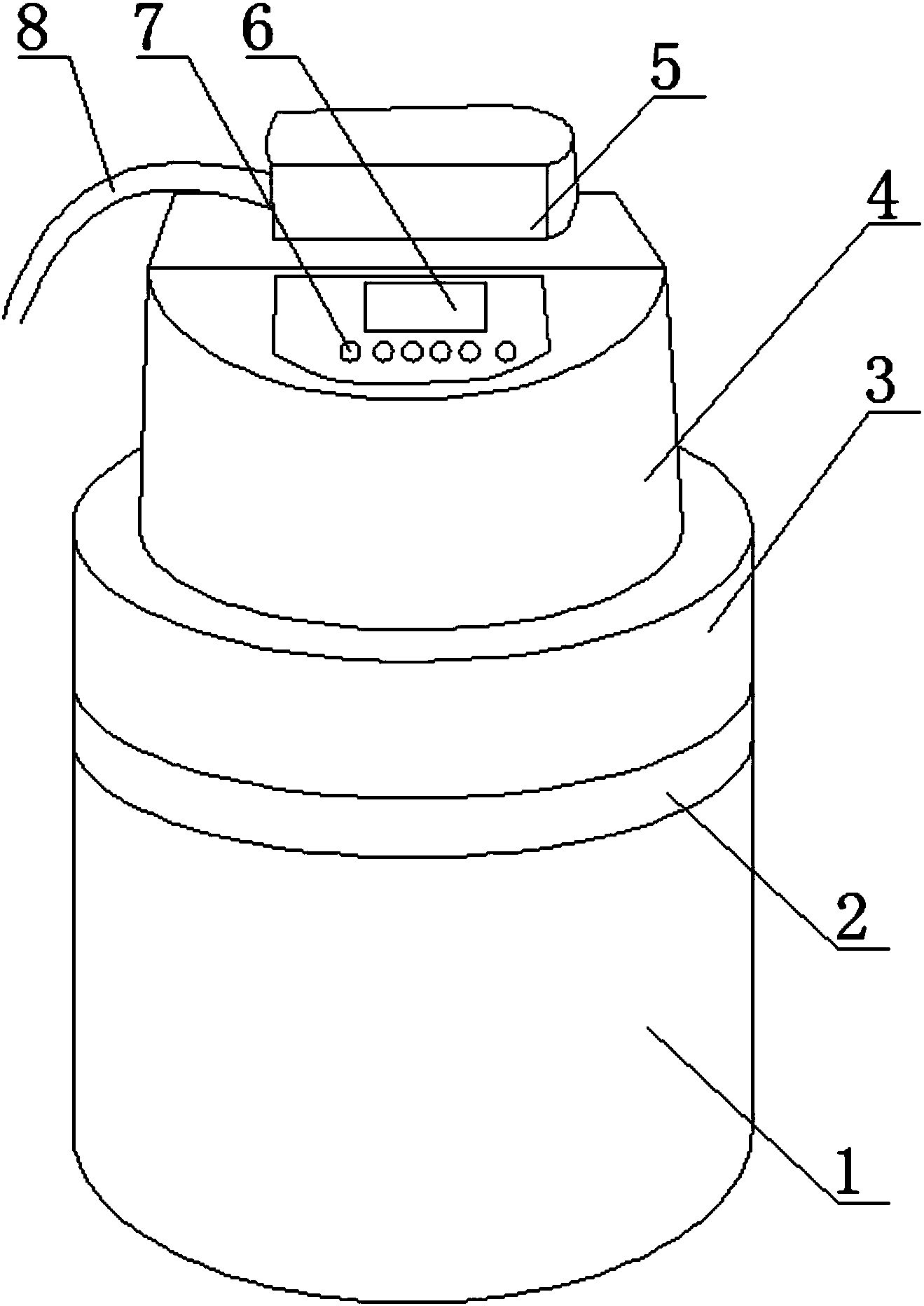

附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。
