申请日2017.12.12
公开(公告)日2018.08.28
IPC分类号C02F9/10
摘要
本实用新型公开了工业废水回收及处理再利用装置包括积水池、出水管、控制按钮、显示屏、控制板、冷水进水管、废水进水管、吸热管、保温管、箱体、支架、除杂门、排水管、第一水泵、聚水槽、过滤网、分流器、PH检测器、酸碱度检测槽、冷凝板、杂物箱、散热管和第二水泵，所述箱体的顶部安装有废水进水管，所述废水进水管的外侧套接有吸热管，所述吸热管的一侧安装有冷水进水管，所述冷水进水管的一侧与第一水泵连接，所述吸热管的另一侧与保温管连接，所述保温管的一侧与散热管连接，所述分流器的下方安装有过滤网，所述杂物箱的内部安装有冷凝板，该装置，具有对废水降温和干燥废物的功能，增加了使用的实用性。
权利要求书

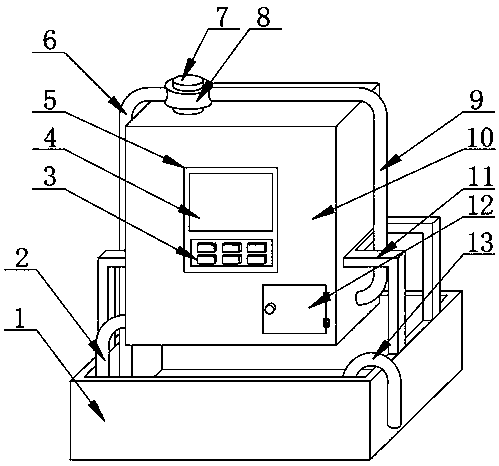

1.工业废水回收及处理再利用装置，包括积水池(1)、出水管(2)、控制按钮(3)、显示屏(4)、控制板(5)、冷水进水管(6)、废水进水管(7)、吸热管(8)、保温管(9)、箱体(10)、支架(11)、除杂门(12)、排水管(13)、第一水泵(14)、聚水槽(15)、过滤网(16)、分流器(17)、PH检测器(18)、酸碱度检测槽(19)、冷凝板(20)、杂物箱(21)、散热管(22)和第二水泵(23)，其特征在于：所述积水池(1)的内部安装有第二水泵(23)，所述第二水泵(23)的顶部安装有排水管(13)，所述积水池(1)的顶部通过支架(11)安装有箱体(10)，所述箱体(10)的一侧安装有控制板(5)，所述控制板(5)上安装有控制按钮(3)和显示屏(4)，所述控制板(5)的下方安装有除杂门(12)，所述箱体(10)的顶部安装有废水进水管(7)，所述废水 进水管(7)的外侧套接有吸热管(8)，所述吸热管(8)的一侧安装有冷水进水管(6)，所述冷水进水管(6)的一侧与第一水泵(14)连接，所述吸热管(8)的另一侧与保温管(9)连接，所述保温管(9)的一侧与散热管(22)连接，所述箱体(10)的内部一侧开设有酸碱度检测槽(19)，所述酸碱度检测槽(19)的底部内侧安装有PH检测器(18)，所述酸碱度检测槽(19)的底部安装有分流器(17)，所述分流器(17)的下方安装有过滤网(16)，所述过滤网(16)的底部开设有聚水槽(15),所述聚水槽(15)的内部安装有出水管(2)，所述聚水槽(15)的一侧开设有杂物箱(21)，所述杂物箱(21)的内部安装有冷凝板(20)，所述控制板(5)电性连接第一水泵(14)和第二水泵(23)。
2.根据权利要求1所述的工业废水回收及处理再利用装置，其特征在于：所述过滤网(16)与箱体(10)呈向下30度夹角安装，所述冷凝板(20)与箱体(10)呈向上30度夹角安装。
3.根据权利要求1所述的工业废水回收及处理再利用装置，其特征在于：所述箱体(10)与除杂门(12)通过铰链连接。
4.根据权利要求1所述的工业废水回收及处理再利用装置，其特征在于：所述积水池(1)与支架(11)通过焊接固定。
5.根据权利要求1所述的工业废水回收及处理再利用装置，其特征在于：所述箱体(10)与支架(11)通过螺栓连接。
说明书
工业废水回收及处理再利用装置
技术领域
本实用新型涉及工业废水处理设备技术领域，具体为工业废水回收及处理再利用装置。
背景技术
工业废水作为生产中产生的污染物，在实际生产过程中必然会产生，且产生的量较大，而工业废水直接排放至水体中时，往往因其中含有重金属等物质，使得其一旦排放至水体中对水体的影响极大，从而使得人在使用这些被污染的水源时会造成重金属等沉积于体内，甚至是中毒，且对生态环境也极为不利。而且工业加工中的废水很多都是含有温度的热水，如果没有进行处理直接排除，容易引起资源的浪费。
实用新型内容
本实用新型的目的在于提供工业废水回收及处理再利用装置，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本实用新型提供如下技术方案：工业废水回收及处理再利用装置，包括积水池、出水管、控制按钮、显示屏、控制板、冷水进水管、废水进水管、吸热管、保温管、箱体、支架、除杂门、排水管、第一水泵、聚水槽、过滤网、分流器、PH检测器、酸碱度检测槽、冷凝板、杂物箱、散热管和第二水泵，所述积水池的内部安装有第二水泵，所述第二水泵的顶部安装有排水管，所述积水池的顶部通过支架安装有箱体，所述箱体的一侧安装有控制板，所述控制板上安装有控制按钮和显示屏，所述控制板的下方安装有除杂门，所述箱体的顶部安装有废水进水管，所述废水进水管的外侧套接有吸热管，所述吸热管的一侧安装有冷水进水管，所述冷水进水管的一侧与第一水泵连接，所述吸热管的另一侧与保温管连接，所述保温管的一侧与散热管连接，所述箱体的内部一侧开设有酸碱度检测槽，所述酸碱度检测槽的底部内侧安装有PH检测器，所述酸碱度检测槽的底部安装有分流器，所述分流器的下方安装有过滤网，所述过滤网的底部开设有聚水槽,所述聚水槽的内部安装有出水管，所述聚水槽的一侧开设有杂物箱，所述杂物箱的内部安装有冷凝板，所述控制板电性连接第一水泵和第二水泵。
进一步的，所述过滤网与箱体呈向下30度夹角安装，所述冷凝板与箱体呈向上30度夹角安装。
进一步的，所述箱体与除杂门通过铰链连接。
进一步的，所述积水池与支架通过焊接固定。
进一步的，所述箱体与支架通过螺栓连接。
与现有技术相比，本实用新型所达到的有益效果是：该工业废水回收及处理再利用装置，将废水通过废水进水管注入到酸碱度检测槽中，废水进水管的外侧套接有吸热管，吸热管的一侧安装有冷水进水管，冷水进水管的一侧与第一水泵连接，使用控制按钮操作控制板启动第一水泵，便于积水池中的水对废水进行降温;酸碱度检测槽的底部内侧安装有PH检测器，便于对废水的酸碱度进行调节，使得溶与水的杂物析出;酸碱度检测槽的底部安装有分流器，分流器的下方安装有过滤网，过滤网与箱体呈向下30度夹角安装，便于过滤出的杂物由于重力和水流冲击力的作用落入到杂物箱;吸热管的另一侧与保温管连接，保温管的一侧与散热管连接，便于吸收废水温度的水对杂物箱中杂物进行加热干燥;杂物箱的内部安装有冷凝板，冷凝板与箱体呈向上30度夹角安装，便于蒸发出的水通过冷凝板冷凝成水珠，并由于重力的作用落入到聚水槽;过滤后的水和散热后的水通过出水管五中到积水池中，等到需要的时候可以通过第二水泵进行抽取，便于对水资源的储存和重复利用。
