申请日2017.12.12
公开(公告)日2018.10.26
IPC分类号C25D21/14; C25D21/18
摘要
本实用新型公开了一种电镀废水的可调式采用装置，包括采用装置本体，所述采用装置本体包括箱体，箱体的一侧设有电镀槽，且箱体和电镀槽上固定安装有同一个水管，水管上设有水泵，水泵上设有开关，箱体的顶部内壁上开设有第一通孔，第一通孔内滑动安装有第一滑杆，第一滑杆的两端均延伸至第一通孔外，且第一滑杆上滑动套设有环型浮漂，环型浮漂处于箱体内，第一滑杆上固定安装有顶杆，顶杆与开关相适配，第一滑杆内开设有腔室，腔室内转动安装有螺杆，且腔室的顶部内壁。本实用新型结构简单，操作方便，通过简单的转动动作就能快速对电镀废水的采用量进行调节，避免造成浪费，给人们带来了很大的方便。
权利要求书

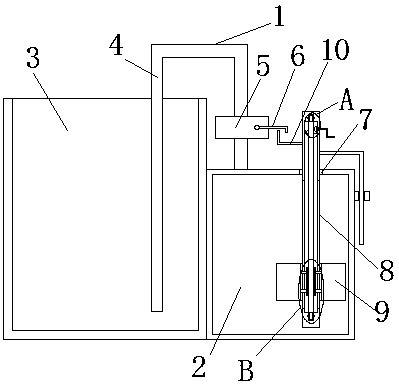

1.一种电镀废水的可调式采用装置，包括采用装置本体(1)，其特征在于，所述采用装置本体(1)包括箱体(2)，箱体(2)的一侧设有电镀槽(3)，且箱体(2)和电镀槽(3)上固定安装有同一个水管(4)，水管(4)上设有水泵(5)，水泵(5)上设有开关(6)，箱体(2)的顶部内壁上开设有第一通孔(7)，第一通孔(7)内滑动安装有第一滑杆(8)，第一滑杆(8)的两端均延伸至第一通孔(7)外，且第一滑杆(8)上滑动套设有环型浮漂(9)，环型浮漂(9)处于箱体(2)内，第一滑杆(8)上固定安装有顶杆(10)，顶杆(10)与开关(6)相适配，第一滑杆(8)内开设有腔室(11)，腔室(11)内转动安装有螺杆(12)，且腔室(11)的顶部内壁和底部内壁上均开设有凹槽(13)，两个凹槽(13)内均转动安装有第一转轴(14)，两个第一转轴(14)相互靠近的一端均延伸至腔室(11)内并分别固定安装在螺杆(12)的顶端和底端，螺杆(12)上固定套设有第一锥型齿轮(15)，腔室(11)的一侧内壁上开设有第二通孔(16)，第二通孔(16)内转动安装有第二转轴(17)，第二转轴(17)的两端均延伸至第二通孔(16)外，且第二转轴(17)处于腔室(11)内的一端焊接有第二锥型齿轮(18)，第二锥型齿轮(18)与第一锥型齿轮(15)啮合，第二转轴(17)处于箱体(2)外，腔室(11)的两侧内壁上均开设有通槽(19)，两个通槽(19)内均滑动安装有两个第二滑杆(21)，第二滑杆(21)的两端均延伸至对应的通槽(19)外，四个第二滑杆(21)上固定安装有同一个环型套筒(20)，环型套筒(20)转动套设在螺杆(12)上，每个第二滑杆(21)远离环型套筒(20)的一端均固定安装在环型浮漂(9)的内壁上。
2.根据权利要求1所述的一种电镀废水的可调式采用装置，其特征在于，所述环型套筒(20)的内壁上开设有螺纹，螺杆(12)的螺纹与环型套筒(20)的螺纹啮合。
3.根据权利要求1所述的一种电镀废水的可调式采用装置，其特征在于，所述凹槽(13)的侧壁上开设有第一环型凹槽，第一环型凹槽内转动安装有第一环型卡块，第一环型卡块固定套设在对应的第一转轴(14)上。
4.根据权利要求1所述的一种电镀废水 的可调式采用装置，其特征在于，所述第二通孔(16)的侧壁上开设有第二环型凹槽，第二环型凹槽内转动安装有第二环型卡块，第二环型卡块固定套设在第二转轴(17)上。
5.根据权利要求1所述的一种电镀废水的可调式采用装置，其特征在于，所述第二转轴(17)处于第一滑杆(8)外的一端固定安装有把手，把手为L型结构。
6.根据权利要求1所述的一种电镀废水的可调式采用装置，其特征在于，所述第一滑杆(8)远离开关(6)的一侧固定安装有限位杆，箱体(2)远离电镀槽(3)的一侧焊接有固定块，固定块上开设有第三通孔，限位杆与第三通孔的侧壁滑动连接。
说明书
一种电镀废水的可调式采用装置
技术领域
本实用新型涉及可调式采用设备技术领域，尤其涉及一种电镀废水的可调式采用装置。
背景技术
电镀是金属部件加工领域的一个重要环节，可以使金属部件具备更好的耐腐蚀性和防锈蚀性，同时更加美观，但是会产生较多的电镀废水，随着科技的不断发展，人们对于电镀废水的利用也越来越广泛，越来越多的电镀废水采用设备被投入使用，但大多数的电镀废水采用设备设计较为简单，不能根据实际需要对使用量进行调节，导致大量电镀废水被浪费，不利于节约成本和保护环境，为此我们提出一种电镀废水的可调式采用装置，以此来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电镀废水的可调式采用装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种电镀废水的可调式采用装置，包括采用装置本体，所述采用装置本体包括箱体，箱体的一侧设有电镀槽，且箱体和电镀槽上固定安装有同一个水管，水管上设有水泵，水泵上设有开关，箱体的顶部内壁上开设有第一通孔，第一通孔内滑动安装有第一滑杆，第一滑杆的两端均延伸至第一通孔外，且第一滑杆上滑动套设有环型浮漂，环型浮漂处于箱体内，第一滑杆上固定安装有顶杆，顶杆与开关相适配，第一滑杆内开设有腔室，腔室内转动安装有螺杆，且腔室的顶部内壁和底部内壁上均开设有凹槽，两个凹槽内均转动安装有第一转轴，两个第一转轴相互靠近的一端均延伸至腔室内并分别固定安装在螺杆的顶端和底端，螺杆上固定套设有第一锥型齿轮，腔室的一侧内壁上开设有第二通孔，第二通孔内转动安装有第二转轴，第二转轴的两端均延伸至第二通孔外，且第二转轴处于腔室内的一端焊接有第二锥型齿轮，第二锥型齿轮与第一锥型齿轮啮合，第二转轴处于箱体外，腔室的两侧内壁上均开设有通槽，两个通槽内均滑动安装有两个第二滑杆，第二滑杆的两端均延伸至对应的通槽外，四个第二滑杆上固定安装有同一个环型套筒，环型套筒转动套设在螺杆上，每个第二滑杆远离环型套筒的一端均固定安装在环型浮漂的内壁上。
优选的，所述环型套筒的内壁上开设有螺纹，螺杆的螺纹与环型套筒的螺纹啮合。
优选的，所述凹槽的侧壁上开设有第一环型凹槽，第一环型凹槽内转动安装有第一环型卡块，第一环型卡块固定套设在对应的第一转轴上。
优选的，所述第二通孔的侧壁上开设有第二环型凹槽，第二环型凹槽内转动安装有第二环型卡块，第二环型卡块固定套设在第二转轴上。
优选的，所述第二转轴处于第一滑杆外的一端固定安装有把手，把手为L型结构。
优选的，所述第一滑杆远离开关的一侧固定安装有限位杆，箱体远离电镀槽的一侧焊接有固定块，固定块上开设有第三通孔，限位杆与第三通孔的侧壁滑动连接。
与现有技术相比，本实用新型的有益效果是：
通过第一通孔、第一滑杆、腔室、螺杆、凹槽、第一转轴、第二通孔、第二转轴、把手、第一锥型齿轮、第二锥型齿轮、环型套筒、通槽、第二滑杆和环型浮漂相配合，转动把手，使得第二转轴在第二通孔内转动并带动第二锥型齿轮转动，带动第一锥型齿轮转动，使得螺杆被带动转动，带动两个第一转轴在对应的凹槽内转动，同时使得环型套筒被带动上升或下降，带动四个第二滑杆在对应的通槽内上升或下降，使得环型浮漂被带动在第一滑杆上滑动上升或下降，环型浮漂的高度合适时，进水量调节完毕，通过箱体、电镀槽、水管、水泵、开关、顶杆、第一滑杆和环型浮漂相配合，开启水泵，使得电镀槽内的电镀废水通过水管被抽取到箱体中，当环型浮漂浮起，带动第一滑杆在第一通孔内滑动上升，使得顶杆被带动上升并顶起开关，使得水泵被关停，电镀废水抽取完毕。
本实用新型结构简单，操作方便，通过简单的转动动作就能快速对电镀废水的采用量进行调节，避免造成浪费，给人们带来了很大的方便。
