申请日2018.12.17
公开(公告)日2019.03.08
IPC分类号C02F11/131; C02F11/13; C02F11/143; C02F11/122; C02F11/00
摘要
本发明公开了一种脱除重金属和除水的印染污泥处理系统。包括预处理器，预处理器内部设有螺旋状搅拌部件，预处理器内距离顶部一定距离内设有红外感应装置，预处理器和半球形加热器用管道相连，半球形加热器的底部设有开口，通过管道和压滤器相连，压滤器通过管道和盐析过滤罐相连，管道处设有水泵。本发明通过利用印染污泥的特性，在一定的条件下使得印染污泥中的重金属分离出来，水分也得到了一定的降低，同时处理过得印染污泥还可以作为肥料原料，使得印染污泥对环境的危害大大降低，可利用率得到提高。
权利要求书

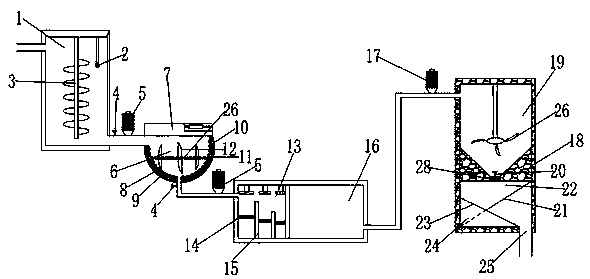

1.一种脱除重金属和除水的印染污泥处理系统，其特征在于，包括预处理器(1)，预处理器(1)内部设有螺旋状搅拌部件(3)，预处理器(1)内距离顶部一定距离内设有红外感应装置(2)，预处理器(1)和半球形加热器(6)用管道(27)相连，管道(27)处设有泥浆泵(5)和开关阀(4)，半球形加热器(6)的底部设有开口，开口处设有开关阀(4)，通过管道(27)和压滤器(13)相连，管道(27)处设有泥浆泵(5)，压滤器(13)通过管道(27)和盐析过滤罐(18)相连，管道(27)处设有水泵(17)。
2.根据权利要求1所述的一种脱除重金属和除水的印染污泥处理系统，
其特征在于，所述的半球形加热器(6)的壳体(8)为金属制成，半球形加热器(6)顶端有微波加热装置(7)，内层外部有半球形凸起(10)，内层和壳体(8)之间有电加热装置(9)，所述的半球形加热器(6)内部横向设置有搅拌器(26)。
3.根据权利要求2所述的一种脱除重金属和除水的印染污泥处理系统，其特征在于，所述的搅拌器(26)由横向设置在半球形加热器(6)内部的转轴(11)构成，转轴(11)的中部设置有扇叶(12)，转轴的两端设置有较小扇叶(12)。
4.根据权利要求1所述的一种脱除重金属和除水的印染污泥处理系统，
其特征在于，所述的压滤器(13)内部设有多个板框压滤机(14)，各个板框压滤机(14)之间由高度依次递减的隔断(15)隔开。
5.根据权利要求4所述的一种脱除重金属和除水的印染污泥处理系统，其特征在于，所述的隔断(15)底部有孔洞，隔断(15)的间隔依次减小，第一个隔断(15)的高度低于进料口的高度。
6.根据权利要求1所述的一种脱除重金属和除水的印染污泥处理系统，
其特征在于，所述的盐析过滤罐(18)分为搅拌部(19)和过滤部(21)组成，搅拌部(19)内部设有搅拌器(26)，搅拌部(19)的底部为漏斗形状，底部中央有自动开关阀(20)，底部和过滤部的过滤段(28)相连。
7.根据权利要求6所述的一种脱除重金属和除水的印染污泥处理系统，
其特征在于，所述的过滤段(28)由多层过滤网组成，过滤部(21)的内部有A坡面(22)和B坡面(23)，过滤段(28)的水先流经A坡面(22)再流经B坡面(23)流出。
说明书
一种脱除重金属和除水的印染污泥处理系统
技术领域
本发明属于污泥净化技术领域，涉及一种脱除重金属和除水的印染污泥处理系统。
背景技术
随着印染业的迅速发展，尽管印染企业在产品、加工工艺以及印染污泥处理技术方面已不断改进，但由于所用的各种PVA浆料、新型助剂等难以生化降解的有机物，通过印染废水，最终大量进入所产生的印染污泥之中，导致印染污泥处理难度加大。经印染废水处理后产生的污泥仍很难脱水，脱水后污泥的含水率达80%左右。印染污泥的性质和成分组成，则与印染企业本身所需的原料织物及加工成的产品类别，采用的加工工艺，选用的各种药剂以及废水处理工艺等有关。一般来说，难生化降解的有机物含量高，易腐化发臭;颗粒较细小;含有镍、铜、铬、锌、砷等重金属及有毒元素，对生物的毒性较大，对环境的污染较强，属于一类危险的环境污染源。因此，在处理印染污泥方面需花费大量费用，目前，对印染污泥，主要是先利用印染污泥稳定化法(如好氧消化、厌氧消化)或无害化法(如用工业级氢氧化钠调理、钝化重金属)进行初级处理，然后采用干化、焚烧或填埋进行终极处理;由于在其适宜性以及经济性上存在诸多不利因素，因此，在解决印染污泥的减量化、无害化和稳定化问题的效果方面尚欠理想。
发明内容
本发明解决的技术问题在于提供一种脱除重金属和除水的印染污泥处理系统，解决了印染污泥难处理，处理后危害大含水量大的问题。
本发明是通过以下技术方案来实现：
一种脱除重金属和除水的印染污泥处理系统，包括预处理器，预处理器内部设有螺旋状搅拌部件，为了使印染污泥和工业用硫酸充分混合，预处理器内距离顶部一定距离内设有红外感应装置，可以感应预处理器内部的印染污泥到达了什么高度，以防印染污泥过多，预处理器和半球形加热器用管道相连，管道处设有泥浆泵和开关阀，半球形加热器的底部设有开口，开口处设有开关阀，通过管道和压滤器相连，管道处设有泥浆泵，压滤器通过管道和盐析过滤罐相连，管道处设有水泵。
进一步的，半球形加热器的壳体为金属制成，半球形加热器顶端有微波加热装置，金属壳体的设置使得微波不容易泄露，保护了工作人员，内层外部有半球形凸起，内层和壳体之间有电加热装置，半球形凸起和半球形加热器的设置为了让污泥和加热器的接触面积足够的大，热量传导足够快，半球形加热器内部横向设置有搅拌器，搅拌器多次搅拌可以使内部的污泥翻转外露受热充分。
进一步的，搅拌器由横向设置在半球形加热器内部的转轴构成，转轴的中部设置有扇叶，转轴的两端设置有较小扇叶。
进一步的，压滤器内部设有多个板框压滤机，各个板框压滤机之间由高度依次递减的隔断隔开，印染污泥流满第一个隔断后依次流满后面的隔断，然后由板框压滤机进行压滤，压滤后的水从隔断下方流至蓄水槽。
进一步的，隔断底部有孔洞方便压滤后的水流过，隔断的间隔依次减小，印染污泥在流经各个隔断沉积不会过多，第一个隔断的高度低于进料口的高度。
进一步的，盐析过滤罐分为搅拌部和过滤部组成，搅拌部内部设有搅拌器，搅拌部的底部为漏斗形状，底部中央有自动开关阀，底部和过滤部的过滤段相连。
进一步的，过滤段由多层过滤网组成，过滤部的内部有A坡面和B坡面，过滤段的水先流经A坡面再流经B坡面流出。
与现有技术相比，本发明具有以下有益的技术效果：
本发明包括预处理器，半球形加热器，压滤器，盐析过滤罐之间的相互配合，再在使用中加入各种工业原料，使得印染污泥进行一系列的酸化、溶解、固液分离之后，印染污泥中的水分含量降低了很多，重金属也得到了分离，所处理出来的污水可以由污水处理系统处理，使得印染污泥对环境的危害大大减少。
