申请日2017.12.11
公开(公告)日2018.05.08
IPC分类号B01D17/035; B01D29/01; B01D29/58; B01D29/94; B02C13/02; B30B9/06
摘要
本发明属于污水处理设备领域，具体的说是一种餐饮业污水过滤装置，包括上底板、一号侧板、下底板、挤压单元、粉碎单元、过滤单元、除油单元、水循环单元和储油盒;除油单元包括吸油装置和挤压装置;吸油装置包括转动齿轮、限位轮、半圆齿轮、链带、限位板和吸油海绵;吸油海绵和限位板按照链带的方向交错布置在链带上;半圆齿轮通过转动齿轮来带动链带移动;限位轮用于将链带的形状设置成五边形;转动齿轮、限位轮和半圆齿轮都是通过转轴安装在一号侧板的内表面上;挤压装置用于将吸油海绵中的油挤出。本发明主要用于饭店污水的处理，能够将污水中的残渣过滤烘干收集，同时能够将污水中的油脂回收,提高了资源的利用率。
权利要求书

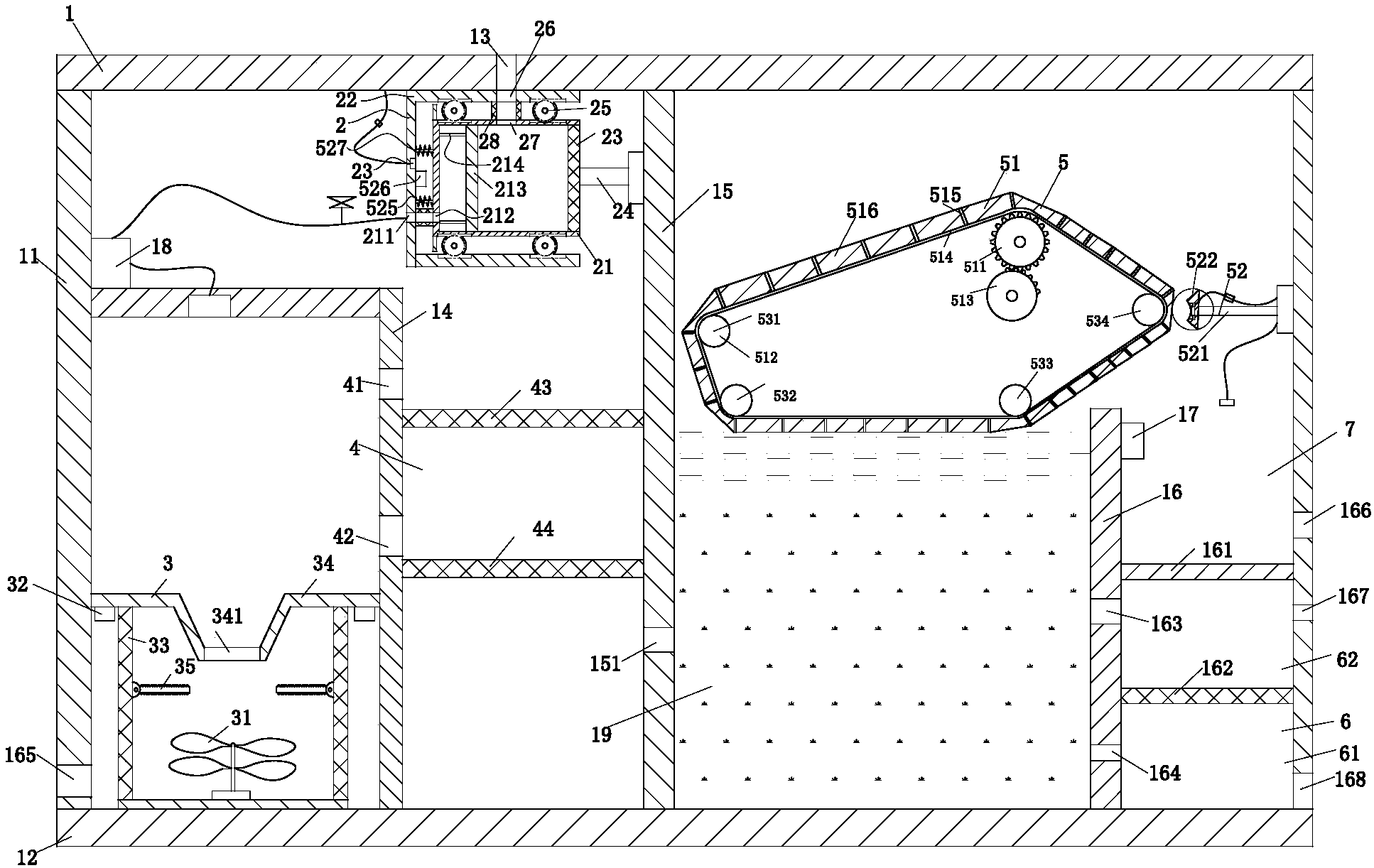

1.一种餐饮业污水过滤装置，其特征在于：包括上底板(1)、一号侧板(11)、下底板(12)、挤压单元(2)、粉碎单元(3)、过滤单元(4)、除油单元(5)、水循环单元(6)和储油盒(7);所述上底板(1)通过一号侧板(11)安装在下底板(12)上，且上底板(1)的上表面设有贯穿上底板(1)的一号进料口(13);所述一号进料口(13)的下方设有挤压单元(2);所述下底板(12)的上表面上从左往右依次设有一号板(14)、二号板(15)和三号板(16);所述粉碎单元(3)位于一号板(14)的左侧;所述过滤单元(4)位于一号板(14)和二号板(15)之间;所述除油单元(5)位于二号板(15)和三号板(16)之间;所述水循环单元(6)位于三号板(16)的右侧，且水循环单元(6)包括一号水槽(61)和二号水槽(62);所述三号板(16)和一号侧板(11)之间从上往下设有一号挡板(161)和过滤网(162);所述一号水槽(61)位于过滤网(162)和下底板(12)之间;所述二号水槽(62)位于一号挡板(161)和过滤网(162)之间;所述储油盒(7)用于储存除油单元(5)中的油脂;其中，
一号板(14)从上往下依次设有一号出渣口(41)、二号出渣口(42);所述二号板(15)的下端设有一号进液口(151);所述三号板(16)从上往下依次设有二号进液口(163)、三号进液口(164);所述一号侧板(11)的左下方设有三号出渣口(165)，且一号侧板(11)的右表面从上往下依次设有出油口(166)、四号进液口(167)和五号进液口(168);
所述除油单元(5)包括吸油装置(51)和挤压装置(52);所述吸油装置(51)包括转动齿轮(511)、限位轮(512)、半圆齿轮(513)、链带(514)、限位板(515)和吸油海绵(516);所述吸油海绵(516)和限位板(515)按照链带(514)的方向交错布置在链带(514)上;所述半圆齿轮(513)通过转动齿轮(511)来带动链带(514)移动;所述限位轮(512)用于将链带(514)的形状设置成五边形;所述转动齿轮(511)、限位轮(512)和半圆齿轮(513)都是通过转轴安装在一号侧板(11)的内表面上;所述挤压装置(52)包括一号气压杆(521)和一号推块(522);所述一号推块(522)通过一号气压杆(521)安装在一号侧板(11)的内表面上;所述挤压装置(52)用于将吸油海绵(516)中的油挤出。
2.根据权利要求1所述的一种餐饮业污水过滤装置，其特征在于：所述挤压单元(2)包括挤压盒(21)、安装盒(22)、过滤板(23)、二号气压杆(24)、切割板(213)和滑轨转轮机构(25);所述挤压盒(21)通过安装盒(22)与上底板(1)的下表面连接，且挤压盒(21)与安装盒(22)之间设有滑轨转轮机构(25);所述滑轨转轮机构(25)用于挤压盒(21)能够与安装盒(22)之间相对运动;所述挤压盒(21)为无右侧板的长方型结构;所述安装盒(22)为无右侧板的长方型结构;所述挤压盒(21)的右侧设有过滤板(23)，且过滤板(23)通过二号气压杆(24)与二号板(15)的左侧表面相连;所述安装盒(22)和挤压盒(21)的表面分别同心设有二号进料口(26)和三号进料口(27);所述二号进料口(26)和三号进料口(27)之间通过折叠管(28)连接;所述安装盒(22)和挤压盒(21)的侧表面分别同心设有二号出料口(211)和三号出料口(212);所述二号出料口(211)和三号出料口(212)之间通过折叠管(28)连接;所述切割板(213)通过三号气压杆(214)安装在挤压盒(21)的内表面上;所述切割板(213)通过与过滤板(23)挤压来将污水中的残渣挤压切割。
3.根据权利要求1所述的一种餐饮业污水过滤装置，其特征在于：所述粉碎单元(3)包括粉碎叶片(31)、烘干机(32)、过滤筒(33)、挡料板(34)和粉碎杆(35);所述过滤筒(33)与下底板的上表面转动连接;所述粉碎叶片(31)通过电机安装在过滤筒(33)的下表面上;所述粉碎杆沿烘干机(32)的圆周方向水平布置在过滤筒(33)的内表面上;所述烘干机(32)通过挡料板(34)安装在侧板和一号板(14)之间;所述挡料板(34)的中心设有二号孔(341)，所述二号孔(341)为圆台型。
4.根据权利要求1所述的一种餐饮业污水过滤装置，其特征在于：所述三号板(16)的上表面设有油污检测器(17);所述一号推块(522)为棱台型结构，且一号推块(522)的上底面设有半圆柱形凹槽(523);所述凹槽(523)与限位轮(512)的曲面弧度一致;所述凹槽(523)的表面设有贯穿至一号推块(522)下底面的通孔(524);所述通孔(524)通过管道与抽吸泵相连。
5.根据权利要求2所述的一种餐饮业污水过滤装置，其特征在于：所述安装盒(22)的内表面设有震动单元(525);所述震动单元(525)包括定位块(526)和弹性件(527);所述定位块(526)的上下两侧设有弹性件(527);所述弹性件(527)为滑动伸缩杆，且滑动伸缩杆的外层套有弹簧。
6.根据权利要求1所述的一种餐饮业污水过滤装置，其特征在于：所述限位板(515)的上端设有引流板(528);所述引流板(528)的左侧面为圆弧形曲面，且引流板(528)的右侧面设有半圆柱型孔(529);所述半圆柱型孔(529)用于避免油脂沿着引流板(528)流动。
7.根据权利要求2所述的一种餐饮业污水过滤装置，其特征在于：所述切割板(213)为矩形板，且切割板(213)上均匀设有十二个圆形槽(214);所述圆形槽(214)中安装有锥形刮齿(215)。
说明书
一种餐饮业污水过滤装置
技术领域
本发明属于污水处理设备领域，具体的说是一种餐饮业污水过滤装置。
背景技术
我国是一个人口大国，资源的利用一直是我国高度关注的事情，资源的高效利用能够改善我们的环境、提高人们的收入，和提高人们的生活水平，污水处理及回用是开发利用水资源的有效措施。污水回用是将城市污水通过污水处理设备处理之后,将其用于绿化、冲洗、补充观赏水体等非饮用目的。餐饮行业中每天都会产生大量的剩饭剩菜，如果直接排放不仅会对人们的生活环境产生污染，而且还会被不法分子利用制作成地沟油危害人们的生命财产安全;餐饮业产生的剩饭剩菜中可以通过压干来制作成饲料，通过废水中的有能够回收并转化成生物柴油来提高资源的利用率。
现有技术中也出现了气浮除油装置的技术方案，如申请号为201521061095.4的一项中国专利公开了一种气浮除油装置，属于物理除油设备领域。其包括气浮室和澄清室，气浮室内有气浮管和离心轮，气浮管在气浮室底部四周，离心轮在气浮室底部中间，气浮室上有挡网，气浮室中部有进料管，气浮室顶部有油层刮板，气浮室顶部侧壁上有出油口，气浮室底部侧壁上有第一出液口，出液口与澄清室连通，澄清室内有挡板，澄清室侧壁上有出液管，出液管上有第二出液口，第二出液口在出液管的侧边，出液管上部有调节管，调节管套在出液管内壁上且能沿着出液管上下滑动，澄清室上有油份回流管。该技术方案虽然能够实现油污的自动化去除，但该技术方案仅能够通过离心轮带动污水转动来对油污进行深度清除，设备占用空间较大，且不能对其他可以回收的杂质进行有效处理;使得该发明的使用受到限制。
鉴于此，本发明所述的一种餐饮业污水过滤装置，能够对饭菜进行过滤烘干粉碎，同时，能够对油污进行高效回收，适用范围较广，其具体有益效果如下：
1.本发明所述的一种餐饮业污水过滤装置，本发明所述除油单元包括吸油装置和挤压装置;所述吸油装置包括转动齿轮、限位轮、半圆齿轮、链带、限位板和吸油海绵;所述海绵和限位板按照链带的方向交错布置在链带上;所述半圆齿轮通过转动齿轮来带动链带移动;所述限位轮用于将链带的形状设置成五边形;所述齿轮、限位轮和半圆齿轮都是通过转轴安装在一号侧板的内表面上;所述挤压装置包括一号气压杆和一号推块;所述一号推块通过一号气压杆安装在一号侧板的内表面上;所述挤压装置用于将吸油海绵中的油挤出。吸油装置通过与挤压装置配合来实现对污水中油污的清理和回收。
2.本发明所述的一种餐饮业污水过滤装置，所述挤压单元包括挤压盒、安装盒、过滤板、二号气压杆和滑轨转轮机构;所述挤压盒通过安装盒与上底板的下表面连接，且挤压盒与安装盒之间设有滑轨转轮机构;所述滑轨转轮机构用于挤压盒能够与安装盒之间相对运动;所述挤压盒为没有右侧板的长方型结构;所述安装盒为没有右侧板的长方型结构;所述挤压盒的右侧设有过滤板，且过滤板通过二号气压杆与二号板的左侧表面相连;所述安装盒和挤压盒的表面分别同心设有二号进料口和三号进料口;所述二号进料口和三号进料口之间通过折叠管连接;所述安装盒和挤压盒的侧表面分别同心设有二号出料口和三号出料口;所述二号出料口和三号出料口之间通过折叠管连接。挤压盒通过与过滤板配合来实现对将残渣中的水份挤出;水份通过过滤板的网孔流出;使得本发明能够将残渣进行固液分离。
3.本发明所述的一种餐饮业污水过滤装置，所述粉碎单元包括粉碎叶片、烘干机和烘干箱;所述烘干箱的上方设有抽吸泵;所述抽吸泵用于将挤压单元中的残渣输送到烘干箱中;所述烘干机位于烘干箱的左侧内壁上;所述粉碎叶片用于将烘干箱中的残渣打碎。烘干机通过与粉碎叶片配合来实现对残渣的粉碎烘干，便于将残渣回收制作成饲料。
发明内容
为了弥补现有技术的不足，本发明提出了一种餐饮业污水过滤装置，本发明主要用于饭店污水的处理，能够将污水中的残渣过滤烘干收集，同时能够将污水中的油脂回收。本发明通过挤压装置用于将吸油海绵中的油挤出。吸油装置通过与挤压装置配合来实现对污水中油污的清理和回收;同时，挤压盒通过与过滤板配合来实现对将残渣中的水份挤出，简化了本发明的结构。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种餐饮业污水过滤装置，包括上底板、一号侧板、下底板、挤压单元、粉碎单元、过滤单元、除油单元、水循环单元和储油盒;所述上底板通过一号侧板安装在下底板上，且上底板的上表面设有贯穿上底板的一号进料口;所述一号进料口的下方设有挤压单元;所述下底板的上表面上从左往右依次设有一号板、二号板和三号板;所述粉碎单元位于一号板的左侧;所述过滤单元位于一号板和二号板之间;所述除油单元位于二号板和三号板之间;所述水循环单元位于三号板的右侧，且水循环单元包括一号水槽和二号水槽;所述三号板和一号侧板之间从上往下设有一号挡板和过滤网;所述一号水槽位于过滤网和下底板之间;所述二号水槽位于一号挡板和过滤网之间;所述储油盒用于储存除油单元中的油脂;其中，
一号板从上往下依次设有一号出渣口、二号出渣口;所述二号板的下端设有一号进液口;所述三号板从上往下依次设有二号进液口、三号进液口;所述一号侧板的左下方设有三号出渣口，且一号侧板的右表面从上往下依次设有出油口、四号进液口和五号进液口;
所述除油单元包括吸油装置和挤压装置;所述吸油装置包括转动齿轮、限位轮、半圆齿轮、链带、限位板和吸油海绵;所述吸油海绵和限位板按照链带的方向交错布置在链带上;所述半圆齿轮通过转动齿轮来带动链带移动;所述限位轮用于将链带的形状设置成五边形;所述转动齿轮、限位轮和半圆齿轮都是通过转轴安装在一号侧板的内表面上;所述挤压装置包括一号气压杆和一号推块;所述一号推块通过一号气压杆安装在一号侧板的内表面上;所述挤压装置用于将吸油海绵中的油挤出。
优选的，所述挤压单元包括挤压盒、安装盒、过滤板、二号气压杆和滑轨转轮机构;所述挤压盒通过安装盒与上底板的下表面连接，且挤压盒与安装盒之间设有滑轨转轮机构;所述滑轨转轮机构用于挤压盒能够与安装盒之间相对运动;所述挤压盒为无右侧板的长方型结构;所述安装盒为无右侧板的长方型结构;所述挤压盒的右侧设有过滤板，且过滤板通过二号气压杆与二号板的左侧表面相连;所述安装盒和挤压盒的表面分别同心设有二号进料口和三号进料口;所述二号进料口和三号进料口之间通过折叠管连接;所述安装盒和挤压盒的侧表面分别同心设有二号出料口和三号出料口;所述二号出料口和三号出料口之间通过折叠管连接。
优选的，所述粉碎单元包括粉碎叶片、烘干机和烘干箱;所述烘干箱的上方设有抽吸泵;所述抽吸泵用于将挤压单元中的残渣输送到烘干箱中;所述烘干机位于烘干箱的左侧内壁上;所述粉碎叶片用于将烘干箱中的残渣打碎。
优选的，所述三号板的上表面设有油污检测器;所述一号推块为棱台型结构，且一号推块的上底面设有半圆柱形凹槽;所述凹槽与限位轮的曲面弧度一致;所述凹槽的表面设有贯穿至一号推块下底面的通孔;所述通孔通过管道与抽吸泵相连。
优选的，所述安装盒的内表面设有震动单元;所述震动单元包括定位块和弹性件;所述定位块的上下两侧设有弹性件;所述弹性件为滑动伸缩杆，且滑动伸缩杆的外层套有弹簧。
本发明的有益效果是：
1.本发明所述的一种餐饮业污水过滤装置，本发明所述除油单元包括吸油装置和挤压装置;所述吸油装置包括转动齿轮、限位轮、半圆齿轮、链带、限位板和吸油海绵;所述海绵和限位板按照链带的方向交错布置在链带上;所述半圆齿轮通过转动齿轮来带动链带移动;所述限位轮用于将链带的形状设置成五边形;所述齿轮、限位轮和半圆齿轮都是通过转轴安装在一号侧板的内表面上;所述挤压装置包括一号气压杆和一号推块;所述一号推块通过一号气压杆安装在一号侧板的内表面上;所述挤压装置用于将吸油海绵中的油挤出。吸油装置通过与挤压装置配合来实现对污水中油污的清理和回收。
2.本发明所述的一种餐饮业污水过滤装置，所述挤压单元包括挤压盒、安装盒、过滤板、二号气压杆和滑轨转轮机构;所述挤压盒通过安装盒与上底板的下表面连接，且挤压盒与安装盒之间设有滑轨转轮机构;所述滑轨转轮机构用于挤压盒能够与安装盒之间相对运动;所述挤压盒为没有右侧板的长方型结构;所述安装盒为没有右侧板的长方型结构;所述挤压盒的右侧设有过滤板，且过滤板通过二号气压杆与二号板的左侧表面相连;所述安装盒和挤压盒的表面分别同心设有二号进料口和三号进料口;所述二号进料口和三号进料口之间通过折叠管连接;所述安装盒和挤压盒的侧表面分别同心设有二号出料口和三号出料口;所述二号出料口和三号出料口之间通过折叠管连接。挤压盒通过与过滤板配合来实现对将残渣中的水份挤出;水份通过过滤板的网孔流出;使得本发明能够将残渣进行固液分离。
3.本发明所述的一种餐饮业污水过滤装置，所述粉碎单元包括粉碎叶片、烘干机和烘干箱;所述烘干箱的上方设有抽吸泵;所述抽吸泵用于将挤压单元中的残渣输送到烘干箱中;所述烘干机位于烘干箱的左侧内壁上;所述粉碎叶片用于将烘干箱中的残渣打碎。烘干机通过与粉碎叶片配合来实现对残渣的粉碎烘干，便于将残渣回收制作成饲料。
