申请日2018.01.12
公开(公告)日2018.09.11
IPC分类号C02F3/32; B05B17/08
摘要
本实用新型公开了涉及观景水池领域的一种具有水处理功能的观景水池，解决了净化效果较差的问题。其技术方案要点是包括水池主体，水池主体下部由上到下依次设有种植层、卵石层和沙砾层，沙砾层内设有储水箱，储水箱设有进水孔，储水箱安装有位于进水孔处的粗滤网，储水箱设有一端与其连通的集水管，集水管另一端连通有水泵，水泵设有将水引入水池主体的排水管。通过卵石层过滤体积较大的杂质，再通过沙砾层过滤体积较小的杂质。卵石层能防止体积较大的杂质影响沙砾层的净化效果，能起到提高净化效果的作用，达到了较好的净化效果。
权利要求书

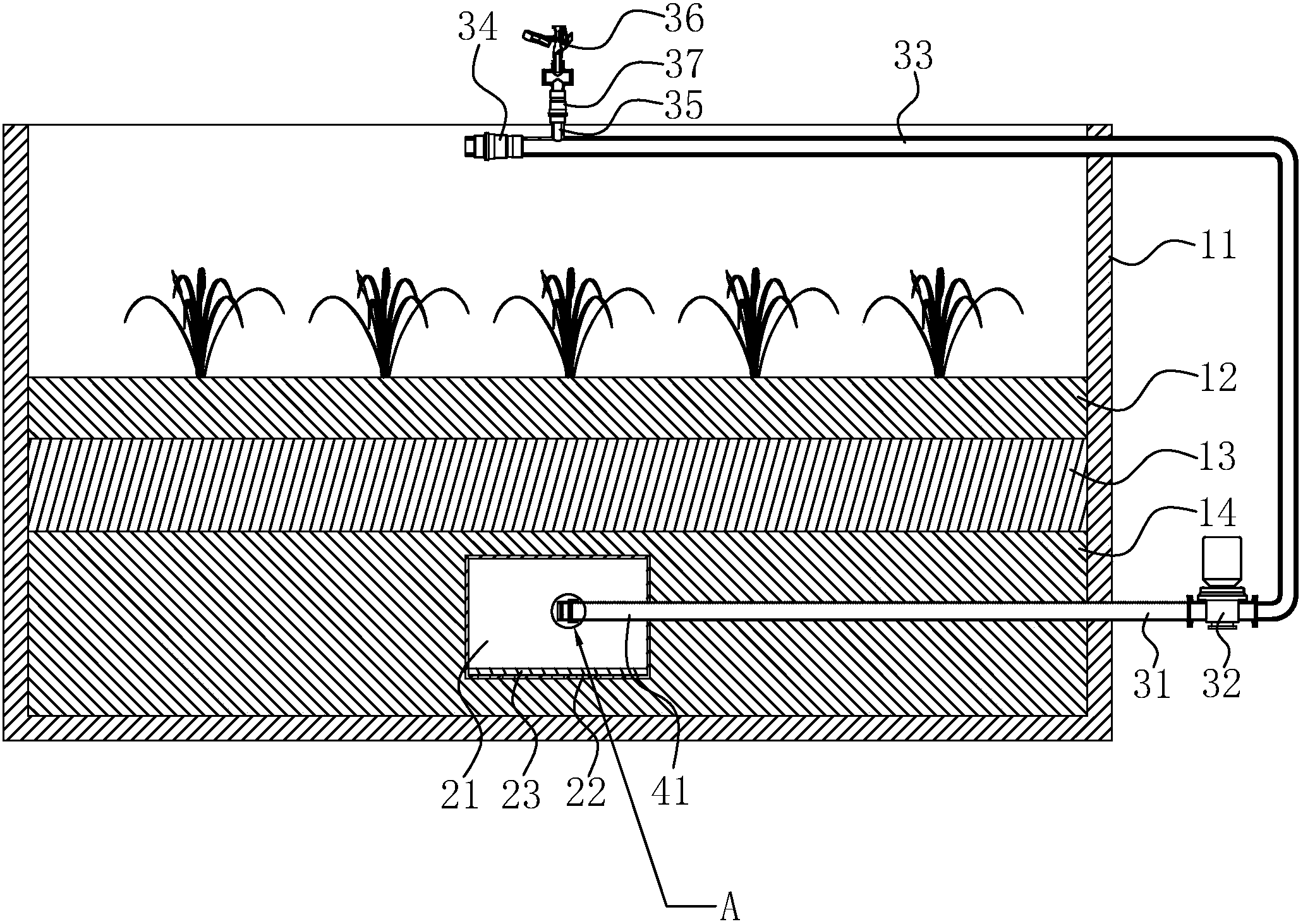

1.一种具有水处理功能的观景水池，包括水池主体(11)，其特征在于：所述水池主体(11)下部由上到下依次设有种植层(12)、卵石层(13)和沙砾层(14)，所述沙砾层(14)内设有储水箱(21)，所述储水箱(21)设有进水孔(22)，所述储水箱(21)安装有位于进水孔(22)处的粗滤网(23)，所述储水箱(21)设有一端与其连通的集水管(31)，所述集水管(31)另一端连通有水泵(32)，所述水泵(32)设有将水引入水池主体(11)的排水管(33)。
2.根据权利要求1所述的具有水处理功能的观景水池，其特征在于：所述集水管(31)设有位于储水箱(21)内的进水管(41)，所述进水管(41)设有位于储水箱(21)中部的进水口(42)。
3.根据权利要求2所述的具有水处理功能的观景水池，其特征在于：所述进水管(41)安装有位于进水口(42)处的精滤网(43)。
4.根据权利要求3所述的具有水处理功能的观景水池，其特征在于：所述进水管(41)转动连接有转动架(44)，所述转动架(44)安装有能清刷精滤网(43)的清刷件。
5.根据权利要求4所述的具有水处理功能的观景水池，其特征在于：所述转动架(44)固定连接有位于净水口处的螺旋桨(45)，所述螺旋桨(45)固定连接有引流套(46)。
6.根据权利要求4所述的具有水处理功能的观景水池，其特征在于：所述清刷件为与转动架(44)固定且与精滤网(43)抵接的刷毛(48)。
7.根据权利要求1所述的具有水处理功能的观景水池，其特征在于：所述进水孔(22)设置多个且散布于储水箱(21)的底壁上。
8.根据权利要求1所述的具有水处理功能的观景水池，其特征在于：所述排水管(33)连通有喷水管(35)，所述喷水管(35)安装有喷头(36)。
9.根据权利要求8所述的具有水处理功能的观景水池，其特征在于：所述喷水管(35)设有喷水阀(37)，所述排水管(33)设有排水阀(34)，所述排水阀(34)设置于喷水管(35)与排水管(33)排水端的管段上。
说明书
一种具有水处理功能的观景水池
技术领域
本实用新型涉及观景水池领域，特别涉及一种具有水处理功能的观景水池。
背景技术
景观水通常指用于视觉观赏的水体，景观水池则是具有视觉观赏性的水池。景观水池大多都是露天地表水，自净能力较低，并且非常容易受到污染。
公告号为CN104230099A的中国发明专利于2014年12月24日公开了自净化景观水池。包括景观水池和水泵、它还包括一个设置在景观水池上游的降温吸收池、在降温吸收池的上游处设置有布水管;在景观水池的底部设置沙石过滤层，在沙石过滤层中布设有集水管和与集水管连通的一条或者多条软式透水管，软式透水管埋设在沙石过滤层的最底部;水泵通过输水管连接在布水管与集水管之间。形成水循环回路：水泵——布水管——降温吸收池——水培植物种植网筐——漫水埂顶——景观池——沙石过滤层——软式透水管——集水管——水泵。通过沙石过滤层能过滤水，起到净化水体的作用。
但观景水池中的泥沙以及植物的根茎有可能会进入集水管内，影响对水的净化效果。故存在净化效果较差的问题。
实用新型内容
本实用新型的目的在于提供一种具有水处理功能的观景水池，该观景水池具有较好的净化效果。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种具有水处理功能的观景水池，包括水池主体，所述水池主体下部由上到下依次设有种植层、卵石层和沙砾层，所述沙砾层内设有储水箱，所述储水箱设有进水孔，所述储水箱安装有位于进水孔处的粗滤网，所述储水箱设有一端与其连通的集水管，所述集水管另一端连通有水泵，所述水泵设有将水引入水池主体的排水管。
通过这样的设置：启动水泵，水泵使水池主体内的水流动，并形成水循环回路：水泵——排水管——水池主体——种植层——卵石层——沙砾层——储水箱——集水管——水泵。水通过种植层时，能被种植层内的植物过滤绝大多数的杂质，然后通过卵石层过滤体积较大的杂质，再通过沙砾层过滤体积较小的杂质。卵石层能防止体积较大的杂质影响沙砾层的净化效果，能起到提高净化效果的作用。水泵通过集水管将储水箱内的水抽出，使储水箱内形成负压，将沙砾层内的水吸入储水箱内，使储水箱内保持有足够多的水。
本实用新型的进一步设置：所述集水管设有位于储水箱内的进水管，所述进水管设有位于储水箱中部的进水口。
通过这样的设置：储水箱内水的杂质能沉淀在储水箱底部，从而减少进水口处的杂质。能减少进入进水管内的杂质，起到提高进水管水质的作用，提高净化效果。
本实用新型的进一步设置：所述进水管安装有位于进水口处的精滤网。
通过这样的设置：粗滤网将体积较大的杂质过滤后，再通过精滤网将体积较小的杂质进行过滤，能起到提高净化效果的作用。
本实用新型的进一步设置：所述进水管转动连接有转动架，所述转动架安装有能清刷精滤网的清刷件。
通过这样的设置：杂质有可能会附着在精滤网上，会导致精滤网过滤效果下降。使转动架在进水管上转动，带动清刷件清理精滤网上的杂质，能起到提高净化效果的作用。
本实用新型的进一步设置：所述转动架固定连接有位于净水口处的螺旋桨，所述螺旋桨固定连接有引流套。
通过这样的设置：通过引流套使进入进水管的水经过螺旋桨。用水流推动螺旋桨和转动架转动，从而带动清刷件清理精滤网上的杂质，起到提高净化效果和方便使用的作用。
本实用新型的进一步设置：所述清刷件为与转动架固定且与精滤网抵接的刷毛。
通过这样的设置：当转动架在进水管上转动时，转动架带动刷毛刷动精滤网，从而实现通过刷毛清理精滤网上的杂质的功能。
本实用新型的进一步设置：所述进水孔设置多个且散布于储水箱的底壁上。
通过这样的设置：使水从储水箱底部向上流动到储水箱内。通过重力作用使水中夹带的杂质难以跟随水流向上移动，从而能驱使杂质沉淀到储水箱底部，达到提高净化效果的作用。
本实用新型的进一步设置：所述排水管连通有喷水管，所述喷水管安装有喷头。
通过这样的设置：排水管内的水能通过喷水管和喷头喷洒到水池主体上方。同时喷出的水将空气中的灰尘带到水池主体内，能起到净化空气的作用，提高净化效果。
本实用新型的进一步设置：所述喷水管设有喷水阀，所述排水管设有排水阀，所述排水阀设置于喷水管与排水管排水端的管段上。
通过这样的设置：关闭喷水阀并打开排水阀，能使水直接流入水池主体内。打开喷水阀并关闭排水阀时，水能喷射到水池主体上方，再洒到水池主体内。根据实际需求控制排水阀和喷水阀，能起到方便使用的作用。
综上所述，本实用新型具有以下有益效果：启动水泵，水泵使水池主体内的水流动，水池主体内的水通过种植层，被种植层内的植物过滤，然后通过卵石层过滤体积较大的杂质，再通过沙砾层过滤体积较小的杂质。然后水被粗滤网过滤后进入进入储水箱内，并使水中夹带的杂质在储水箱内沉淀，从而提高进水口处的水质，起到提高净化效果的作用。通过精滤网对通过进水口的水进行过滤，再利用水流驱动刷毛清刷精滤网，提高精滤网的过滤效果，从而起到提高净化效果的作用。形成水循环回路：水泵——排水管——水池主体——种植层——卵石层——沙砾层——储水箱——集水管——水泵。
