申请日2017.12.08
公开(公告)日2018.03.27
IPC分类号A61M3/02
摘要
本发明公开了一种急诊科用头部外伤清洗污水收集垫，包括头部垫枕、颈部挡水板、集水板A、集水板B、支撑脚和电动伸缩杆，所述头部垫枕与集水板A一体制成，头部垫枕为集水板A的右端，集水板A左端设有集水板B，集水板B左端上方设有颈部挡水板，集水板A右端下表面两角和集水板B左端下表面两角设有支撑脚，支撑脚与集水板A、集水板B之间设有电动伸缩杆;本发明可以根据患者的身材调整颈部挡板与枕垫的距离，使其更好的收集污水，能够改变颈部挡板的大小，使其更好贴合人体，挡水效果更好;可以调整头部垫枕的高度，使其适应救治需要。
权利要求书
1.一种急诊科用头部外伤清洗污水收集垫，包括头部垫枕、颈部挡水板、集水板A、集水板B、支撑脚和电动伸缩杆，其特征在于，所述头部垫枕与集水板A一体制成，头部垫枕为集水板A的右端，集水板A中心为弧形槽状结构，集水板A左端设有集水板B，集水板B中心为弧形槽状结构集水板，B位于集水板A内部且与集水板A滑动连接，集水板B左端上方设有颈部挡水板，颈部挡水板与集水板B的一侧面通过合页连接，集水板A右端下表面两角和集水板B左端下表面两角设有支撑脚，支撑脚与集水板A、集水板B之间设有电动伸缩杆，支撑脚与电动伸缩杆底端焊接，电动伸缩杆顶部与集水板A、集水板B焊接。
2.根据权利要求1所述的急诊科用头部外伤清洗污水收集垫，其特征在于，所述头部垫枕设有枕头垫，枕头垫位于集水板A右端的弧形凹槽表面且与集水板A胶粘连接，枕头垫设有流水孔，枕头垫柔然性材料制成。
3.根据权利要求1所述的急诊科用头部外伤清洗污水收集垫，其特征在于，所述颈部挡水板包括颈部挡水板板体、收缩气囊、挡水薄膜、充气管和充气气囊，挡水板板体一表面为弧形槽状结构，挡水板板体弧形表面设有挡水薄膜，挡水薄膜与挡水板板体之间设有收缩气囊，收缩气囊一面与挡水板板体胶粘连接，收缩气囊另一面与挡水薄膜胶粘连接，收缩气囊通过充气管与充气气囊连接。
4.根据权利要求1所述的急诊科用头部外伤清洗污水收集垫，其特征在于，所述集水板A右端侧面设有开关，开关与电动伸缩杆和外界电源电性连接。
5.根据权利要求1所述的急诊科用头部外伤清洗污水收集垫，其特征在于，所述集水板A和集水板B凹槽内设有流水孔，集水板A和集水板B内部设有集水槽，集水槽右端设有排水管，排水管与集水槽胶粘连接。
说明书
一种急诊科用头部外伤清洗污水收集垫
技术领域
本发明涉及急诊科领域，尤其是涉及一种急诊科用头部外伤清洗污水收集垫。
背景技术
对伤口进行彻底地清洗是外伤处理的必要步骤。对于头部外伤患者，通常是在剃去伤口附近的毛发后，利用生理盐水、双氧水等对伤口及其周边进行清洗。由于外伤伤口附近本身就会有较多污垢，现有技术中又没有相应的护理工具，清洗过程中大量消毒水、血水、污垢等经常流到患者身上、衣服上，并造成急诊床、地面等诊疗环境的污染，给医护人员的后续工作带来不便未解决上述问题，中国专利网授权号为CN202568469的专利设计了一种头部外伤清洗污水收集垫。但是该头部外伤清洗污水收集垫高度和长度不可调，不能根据清洗方便和患者的身材做合适的调整。
发明内容
本发明为克服上述情况不足，旨在提供一种能解决上述问题的技术方案。
一种急诊科用头部外伤清洗污水收集垫，包括头部垫枕、颈部挡水板、集水板A、集水板B、支撑脚和电动伸缩杆，所述头部垫枕与集水板A一体制成，头部垫枕为集水板A的右端，集水板A中心为弧形槽状结构，集水板A左端设有集水板B，集水板B中心为弧形槽状结构集水板，B位于集水板A内部且与集水板A滑动连接，集水板B左端上方设有颈部挡水板，颈部挡水板与集水板B的一侧面通过合页连接，集水板A右端下表面两角和集水板B左端下表面两角设有支撑脚，支撑脚与集水板A、集水板B之间设有电动伸缩杆，支撑脚与电动伸缩杆底端焊接，电动伸缩杆顶部与集水板A、集水板B焊接。
作为本发明进一步的方案：所述头部垫枕设有枕头垫，枕头垫位于集水板A右端的弧形凹槽表面且与集水板A胶粘连接，枕头垫设有流水孔，枕头垫柔然性材料制成，提高头枕舒适度。

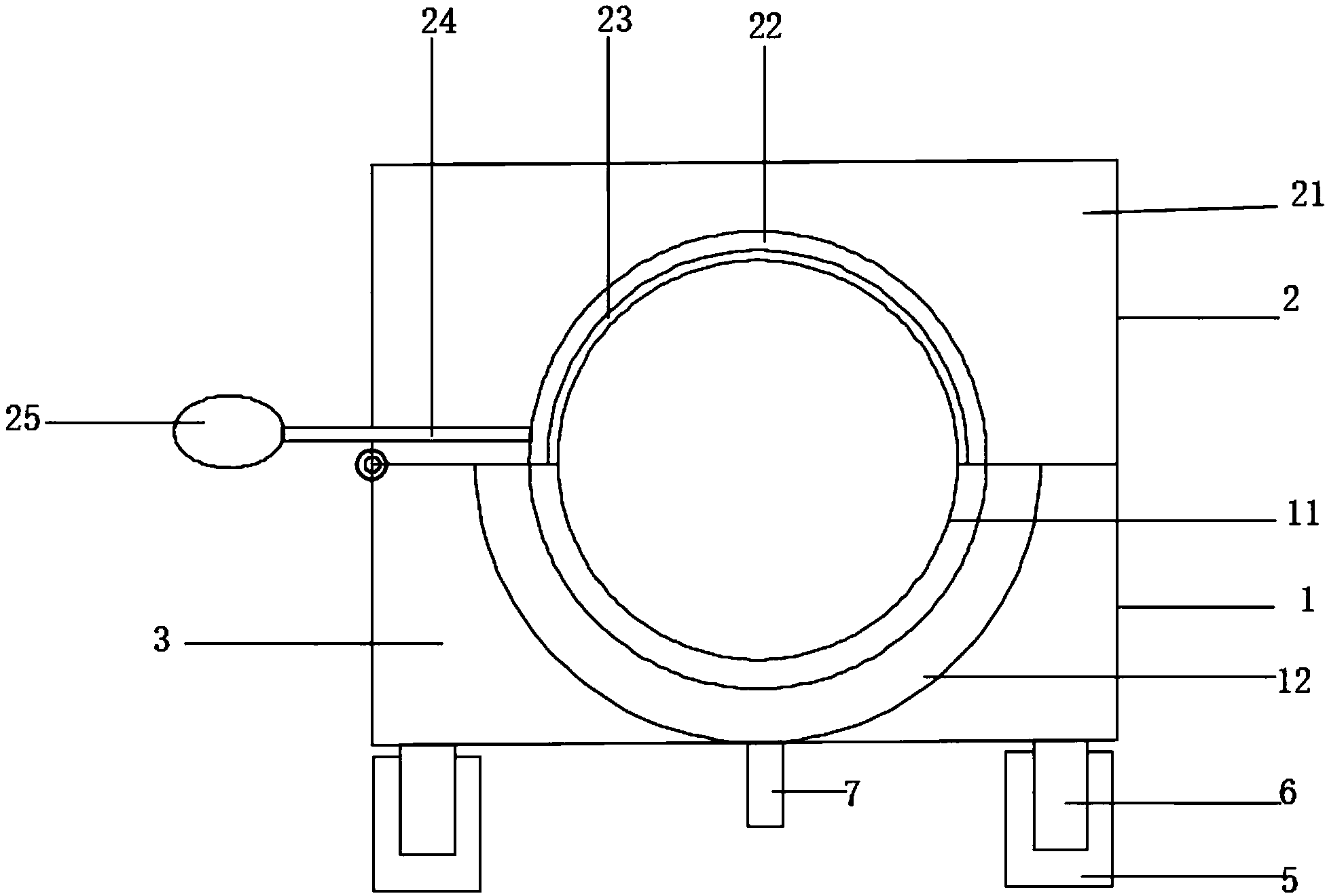

作为本发明进一步的方案：所述颈部挡水板包括颈部挡水板板体、收缩气囊、挡水薄膜、充气管和充气气囊，挡水板板体一表面为弧形槽状结构，挡水板板体弧形表面设有挡水薄膜，挡水薄膜与挡水板板体之间设有收缩气囊，收缩气囊一面与挡水板板体胶粘连接，收缩气囊另一面与挡水薄膜胶粘连接，收缩气囊通过充气管与充气气囊连接，通过挤压充气气囊，增大收缩气囊，使得挡水薄膜与颈部更加贴合。
作为本发明进一步的方案：所述集水板A右端侧面设有开关，开关与电动伸缩杆和外界电源电性连接。
作为本发明进一步的方案：所述集水板A和集水板B凹槽内设有流水孔，集水板A和集水板B内部设有集水槽，集水槽右端设有排水管，排水管与集水槽胶粘连接。
本发明的有益效果：可以根据患者的身材调整颈部挡板与枕垫的距离，使其更好的收集污水，能够改变颈部挡板的大小，使其更好贴合人体，挡水效果更好;可以调整头部垫枕的高度，使其适应救治需要。
本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
