申请日2017.12.08
公开(公告)日2018.05.29
IPC分类号B01D29/03; B01D29/64; B01D36/00
摘要
本发明公开了一种快速清理沉淀物的污水过滤设备，包括机架、支腿、滤芯和过滤箱;在过滤箱内设置有一竖直的滤网;在电机的输出轴上固定连接有水平的第一转轴，第一转轴的末端上固定有刷板，刷板正对滤网上，所述滤网的中心轴上固定有水平的第二转轴，在第二转轴上同轴固定安装有从动齿轮，在第一转轴上同轴固定安装有主动齿轮，所述滤网左侧的过滤箱底部开设有沉淀槽;在所述沉淀槽内固定安装有一水平的挡板，每一个排料口对应的挡板内均设置有密封挡板。本发明通过设置的旋转的滤网和旋转的刷板，能够快速的将滤网上过滤的杂质清理，使其脱离滤网，保证滤网的过滤效果，提高水流的通过性，避免杂质堵塞网孔。
权利要求书

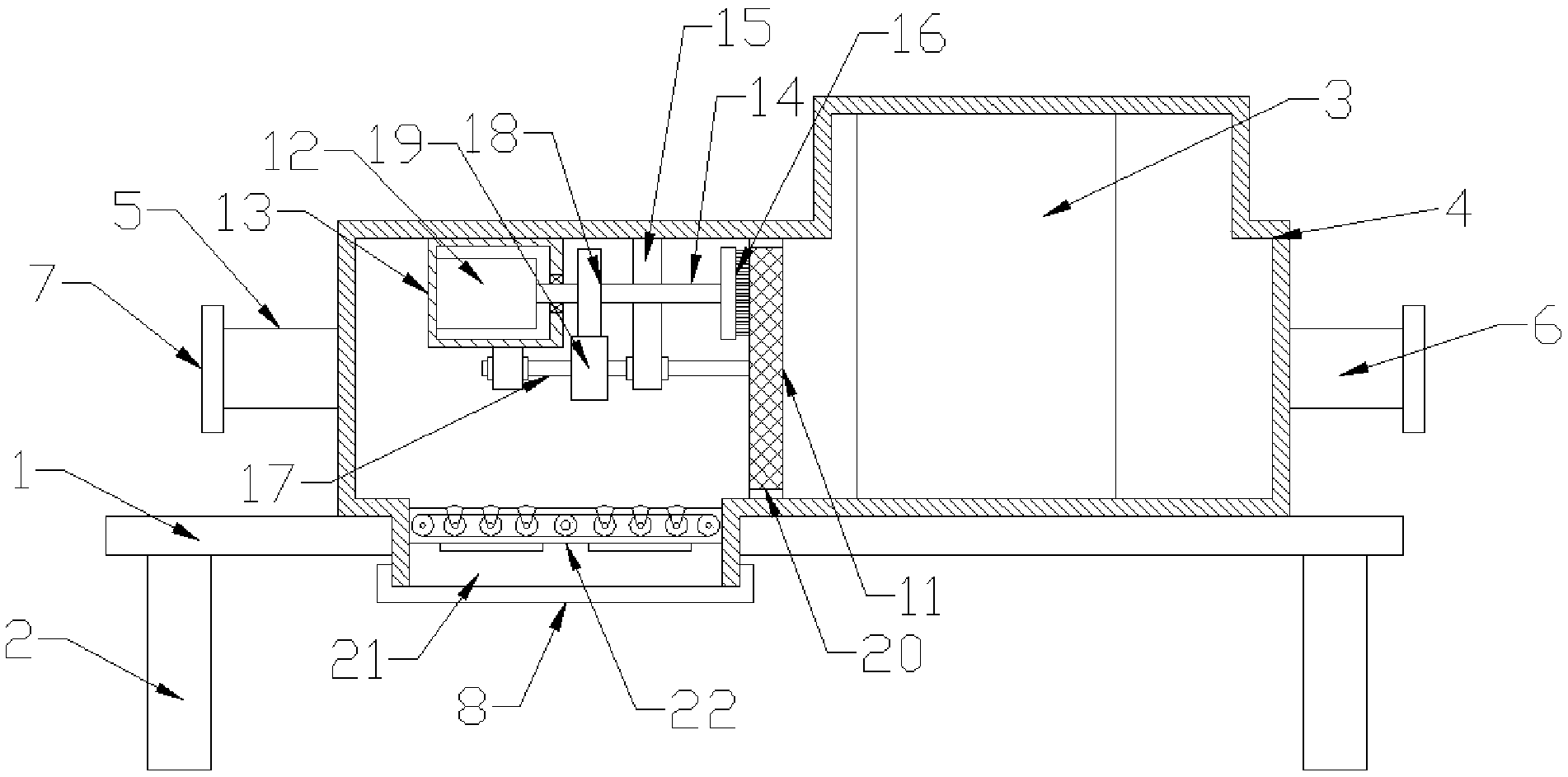

1.一种快速清理沉淀物的污水过滤设备，包括机架(1)、支腿(2)、滤芯(3)和过滤箱(4);其特征在于：所述支腿(2)固定在机架(1)的下侧，过滤箱(4)固定安装在机架(1)上;在过滤箱(4)内设置有一竖直的滤网(11);所述滤芯(3)设置在滤网(11)的右侧;在所述过滤箱(4)的左端连通有进水管(5)，右端连通有出水管(6)，进水管(5)和出水管(6)的末端上均焊接有连接法兰(7);所述滤网(11)的左侧过滤箱(4)内固定有防水罩(13)，防水罩(13)内固定安装有电机(12)，电机(12)的输出轴水平伸出防水罩(13)，在电机(12)的输出轴上固定连接有水平的第一转轴(14)，第一转轴(14)的末端上固定有刷板(16)，刷板(16)正对滤网(11)上，所述滤网(11)的中心轴上固定有水平的第二转轴(17)，第二转轴(17)的两端安装有轴承座(15)，通过轴承座(15)支撑第二转轴(17)，在第二转轴(17)上同轴固定安装有从动齿轮(19)，在第一转轴(14)上同轴固定安装有主动齿轮(18)，主动齿轮(18)与从动齿轮(19)啮合连接;所述滤网(11)左侧的过滤箱(4)底部开设有沉淀槽(21);在所述沉淀槽(21)内固定安装有一水平的挡板(22)，挡板(22)为空心结构，上表面均匀分布有若干个排料口(29)，每一个排料口(29)对应的挡板(22)内均设置有密封挡板(27)，封挡板(27)的中心轴上固定有水平的齿轮轴(28)，齿轮轴(28)一端上同轴固定有齿轮，齿轮包括有第一齿轮(24)和第二齿轮(25)，第一齿轮(24)设置有一个，第二齿轮(25)设置有多个，第一齿轮(24)和第二齿轮(25)上绕有齿带(26)，在所述第一齿轮(24)的中心轴的外端上同轴固定有旋转轴(10)，旋转轴(10)伸出过滤箱(4)，所述挡板(22)的底部开设有排出口(23)。
2.根据权利要求1所述的一种快速清理沉淀物的污水过滤设备，其特征在于：所述滤网(11)的外侧边缘固定有一圈密封圈(20)，密封圈(20)与过滤箱(4)的内壁接触。
3.根据权利要求1所述的一种快速清理沉淀物的污水过滤设备，其特征在于：所述沉淀槽(21)的底部盖有排污口密封盖(8)。
4.根据权利要求1所述的一种快速清理沉淀物的污水 过滤设备，其特征在于：所述排料口(29)为长条装结构。
5.根据权利要求1所述的一种快速清理沉淀物的污水过滤设备，其特征在于：所述密封挡板(27)的外端为圆弧，与排料口(29)的底部接触。
6.根据权利要求1所述的一种快速清理沉淀物的污水过滤设备，其特征在于：所述第一齿轮(24)位于挡板(22)的中点处。
7.根据权利要求1所述的一种快速清理沉淀物的污水过滤设备，其特征在于：所述旋转轴(10)末端上固定有转动把手(9)。
说明书
一种快速清理沉淀物的污水过滤设备
技术领域
本发明涉及一种污水处理设备，具体是一种快速清理沉淀物的污水过滤设备。
背景技术
目前，随着社会的不断发展，环境污染问题也越来越受到人们的重视。在污水处理领域方面，对于污水首先需要进行过滤除杂，过滤掉水中大部分杂质，然后再将过滤后的污水进行深度处理以达到人们生活生产需要;但是现有的污水过滤结构简单，并且过滤后的杂质在过滤网上清理困难，杂质堵塞网孔，导致过滤网的通过性降低，影响污水处理能力。
发明内容
本发明的目的在于提供一种快速清理沉淀物的污水过滤设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种快速清理沉淀物的污水过滤设备，包括机架、支腿、滤芯和过滤箱;所述支腿固定在机架的下侧，过滤箱固定安装在机架上;在过滤箱内设置有一竖直的滤网;所述滤芯设置在滤网的右侧;在所述过滤箱的左端连通有进水管，右端连通有出水管，进水管和出水管的末端上均焊接有连接法兰;所述滤网的左侧过滤箱内固定有防水罩，防水罩内固定安装有电机，电机的输出轴水平伸出防水罩，在电机的输出轴上固定连接有水平的第一转轴，第一转轴的末端上固定有刷板，刷板正对滤网上，所述滤网的中心轴上固定有水平的第二转轴，第二转轴的两端安装有轴承座，通过轴承座支撑第二转轴，在第二转轴上同轴固定安装有从动齿轮，在第一转轴上同轴固定安装有主动齿轮，主动齿轮与从动齿轮啮合连接;所述滤网左侧的过滤箱底部开设有沉淀槽;在所述沉淀槽内固定安装有一水平的挡板，挡板为空心结构，上表面均匀分布有若干个排料口，每一个排料口对应的挡板内均设置有密封挡板，封挡板的中心轴上固定有水平的齿轮轴，齿轮轴一端上同轴固定有齿轮，齿轮包括有第一齿轮和第二齿轮，第一齿轮设置有一个，第二齿轮设置有多个，第一齿轮和第二齿轮上绕有齿带，在所述第一齿轮的中心轴的外端上同轴固定有旋转轴，旋转轴伸出过滤箱，所述挡板的底部开设有排出口。
进一步的：所述滤网的外侧边缘固定有一圈密封圈，密封圈与过滤箱的内壁接触。
进一步的：所述沉淀槽的底部盖有排污口密封盖。
进一步的：所述排料口为长条装结构。
进一步的：所述密封挡板的外端为圆弧，与排料口的底部接触。
进一步的：所述第一齿轮位于挡板的中点处。
进一步的：所述旋转轴末端上固定有转动把手。
与现有技术相比，本发明的有益效果是：本发明通过设置的旋转的滤网和旋转的刷板，能够快速的将滤网上过滤的杂质清理，使其脱离滤网，保证滤网的过滤效果，提高水流的通过性，避免杂质堵塞网孔，使过滤设备持续进行，提高水过滤效率，减少停机维护时间;过滤的杂质能够在不停机的轻况下手动排出，排污安全可靠，杂质清理彻底，减轻工人的劳动强度，装置结构简单，操作安全方便，省时省力，提高污水处理能力。
