申请日2017.12.08
公开(公告)日2018.07.13
IPC分类号B01D33/04
摘要
本实用新型提供了一种环保仿皮面料开纤废水的过滤装置，属于机械技术领域。本环保仿皮面料开纤废水的过滤装置，包括机架，所述的机架上设有相邻设置的废水腔和净水腔，其特征在于，所述的机架的上端通过周向转动轴向固定的方式设有上转轴，上转轴的两端分别设有链轮一和链轮二，支架的下端通过周向转动轴向固定的方式设有下转轴，下转轴的两端分别设有与链轮一和链轮二相对应的链轮三和链轮四，链轮一和链轮三之间套设有链条一，链条一的链节上均固定有阻挡片一，链轮二和链轮四之间套设有链条二，链条二的链节上均固定有阻挡片二，链条一的链节与链条二的链节之间固定有若干过滤板。本实用新型具有能将废水中的污染物从废水中过滤出来的优点。
权利要求书
1.一种环保仿皮面料开纤废水的过滤装置，包括机架，所述的机架上设有相邻设置的废水腔和净水腔，其特征在于，所述的机架的上端通过周向转动轴向固定的方式设有上转轴，上转轴与一能够驱动其转动的动力机构相连，上转轴的两端分别设有链轮一和链轮二，机架的下端通过周向转动轴向固定的方式设有下转轴，下转轴的两端分别设有与链轮一和链轮二相对应的链轮三和链轮四，链轮一和链轮三之间套设有链条一，链条一的链节上均固定有阻挡片一，链轮二和链轮四之间套设有链条二，链条二的链节上均固定有阻挡片二，链条一的链节与链条二的链节之间固定有若干过滤板，所述的过滤板的板面上开设有若干过滤孔，过滤孔呈竖直方向设置，所述的过滤板的下侧固定有若干凸条，凸条与过滤板板面垂直;所述的下转轴处于废水腔和净水腔之间，所述的上转轴处于净水腔的上方，所述的净水腔上还设有能够收集过滤板上废料的废料收集机构。
2.根据权利要求1所述的环保仿皮面料开纤废水的过滤装置，其特征在于，所述的废料收集机构包括废料收集箱，所述的机架上固定有一安装板，安装板底部固定有两根滑轨，所述的废料收集箱的顶部固定有两个滑块，滑块对应滑动设置在滑轨中。
3.根据权利要求1所述的环保仿皮面料开纤废水的过滤装置，其特征在于，所述的动力机构包括驱动电机和减速机，驱动电机和减速机均固定在机架上，驱动电机的输出轴通过链条三与减速机的输入轴相连，减速机的输出轴通过链条四与上转轴相连。
4.根据权利要求1所述的环保仿皮面料开纤废水的过滤装置，其特征在于，所述的过滤板的两端分别通过螺钉固定在链条一的链节上和链条二的链节上。
5.根据权利要求1所述的环保仿皮面料开纤废水的过滤装置，其特征在于，所述的阻挡片一和阻挡片二的高度均大于凸条的长度。
说明书
一种环保仿皮面料开纤废水 的过滤装置
技术领域
本实用新型属于机械技术领域，涉及一种环保仿皮面料开纤废水的过滤装置。
背景技术
目前，在环保仿皮面料的加工过程中，当完成面料的清洗过程时，废水中会存留大量的毛皮。这时，如果将废水直接排出，必然导致环境的污染，同时也浪费了水资源。如果将毛皮从废水中过滤出来，而将过滤之后的废水重新冲洗仿皮面料，则可以实现水的循环利用。
由于存在上述的问题，目前，人们研发出了各种过滤装置，来对废水中的毛皮进行过滤收集。但是，现有技术中，一般都是人工进行对废水中毛皮的拾取，存在效率低下，工作量大等不利因素。
所以，对于本领域内的技术人员，还有待研发出能够自动过滤废水中的毛皮的装置是非常有必要的，同时，实现毛皮的自动收集，可以有效提高对于废水的处理，使废水得到重新利用，不仅降低了成本，还实现了自动化。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种环保仿皮面料开纤废水的过滤装置，本实用新型所要解决的技术问题是如何实现将废水中的污染物从废水中过滤出来。

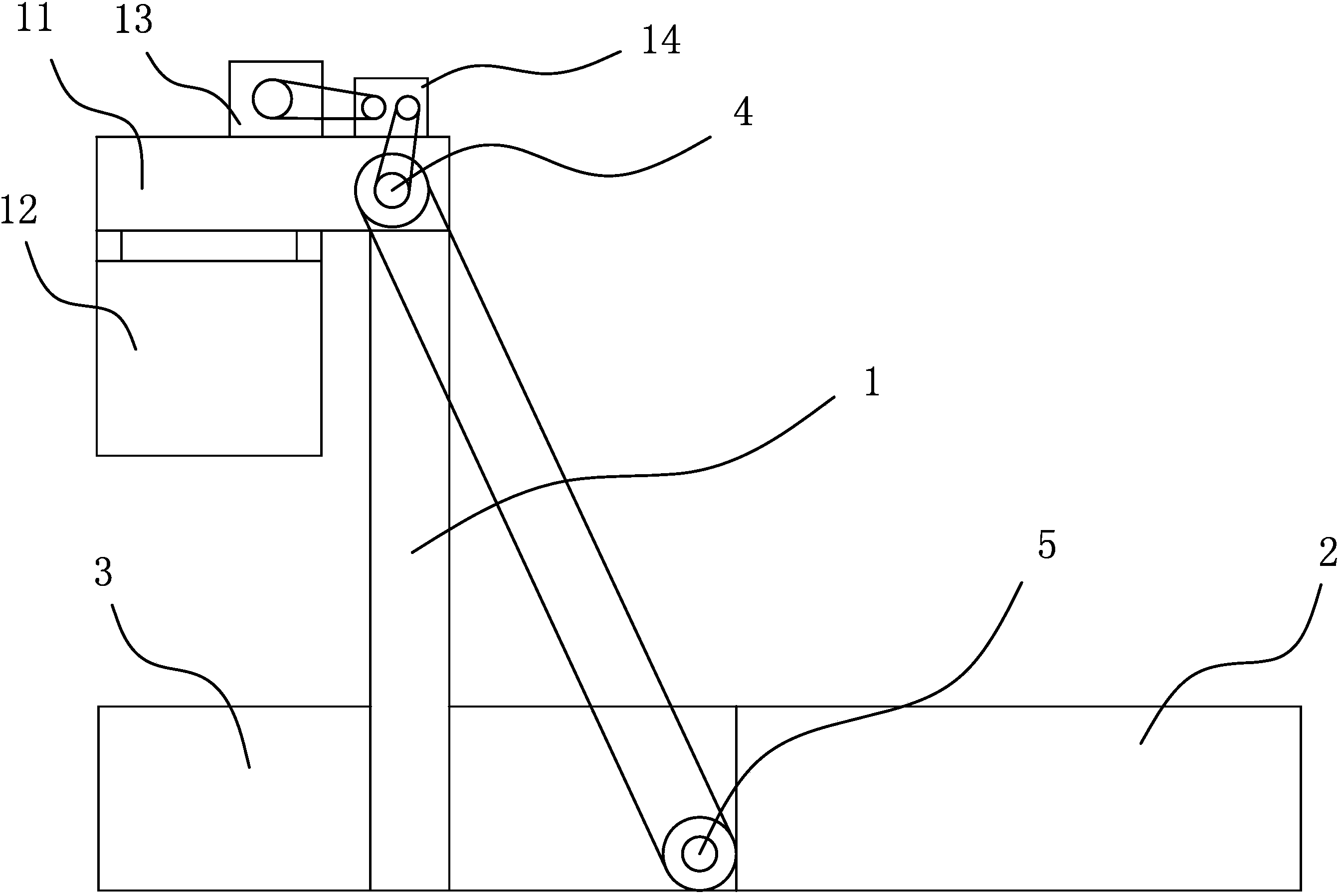

本实用新型的目的可通过下列技术方案来实现：一种环保仿皮面料开纤废水的过滤装置，包括机架，所述的机架上设有相邻设置的废水腔和净水腔，其特征在于，所述的机架的上端通过周向转动轴向固定的方式设有上转轴，上转轴与一能够驱动其转动的动力机构相连，上转轴的两端分别设有链轮一和链轮二，机架的下端通过周向转动轴向固定的方式设有下转轴，下转轴的两端分别设有与链轮一和链轮二相对应的链轮三和链轮四，链轮一和链轮三之间套设有链条一，链条一的链节上均固定有阻挡片一，链轮二和链轮四之间套设有链条二，链条二的链节上均固定有阻挡片二，链条一的链节与链条二的链节之间固定有若干过滤板，所述的过滤板的板面上开设有若干过滤孔，过滤孔呈竖直方向设置，所述的过滤板的下侧固定有若干凸条，凸条与过滤板板面垂直;所述的下转轴处于废水腔和净水腔之间，所述的上转轴处于净水腔的上方，所述的净水腔上还设有能够收集过滤板上废料的废料收集机构。
本环保仿皮面料开纤废水的过滤装置，废水是从废水腔流入净水腔的，其工作原理是这样的：在动力机构的作用下，实现上转轴的转动，在下转轴的作用下，通过链轮一和链轮二、链轮三和链轮四带动链条一和链条二循环运动，最终使过滤板能够实现循环运动;当废水流经过滤板时，过滤板向上运动，过滤板上的过滤孔会使水流通过，而过滤板上的凸条则能够积聚废水中的毛皮;当过滤板向下运动，毛皮会从凸条上脱落，最终被废料收集机构收取;而阻挡片一和阻挡片二可使废水始终保持在两者之间通过。
所述的废料收集机构包括废料收集箱，所述的机架上固定有一安装板，安装板底部固定有两根滑轨，所述的废料收集箱的顶部固定有两个滑块，滑块对应滑动设置在滑轨中。
所述的动力机构包括驱动电机和减速机，驱动电机和减速机均固定在机架上，驱动电机的输出轴通过链条三与减速机的输入轴相连，减速机的输出轴通过链条四与上转轴相连。
所述的过滤板的两端分别通过螺钉固定在链条一的链节上和链条二的链节上。
所述的阻挡片一和阻挡片二的高度均大于凸条的长度。
与现有技术相比，本实用新型具有以下优点：
1、本实用新型通过过滤板上的过滤孔可使废水中的水流通过，而使大件污染物阻挡在过滤板上。
2、本实用新型通过过滤板上的凸条可使毛皮积聚起来，在过滤板往下运动过程中，集中落入至废料收集箱中。
2、本实用新型通过阻挡片一和阻挡片二可使废水始终保持在过滤板上通过。
