申请日2017.12.08
公开(公告)日2018.07.17
IPC分类号C02F1/461
摘要
本实用新型提供了动力型旁流水处理设备，包括储水罐、水泵、循环水入口接管、循环水出口接管和供水接管，水泵的进水口连接循环水出口接管，水泵的进水口连接循环水入口接管;循环水出口接管与储水罐之间转动连接有一转轴，转轴穿过循环水出口接管内，转轴上固定设置有位于储水罐内的若干叶轮。本实用新型具有结构简单、水搅拌均匀、水处理效率高等优点。
权利要求书

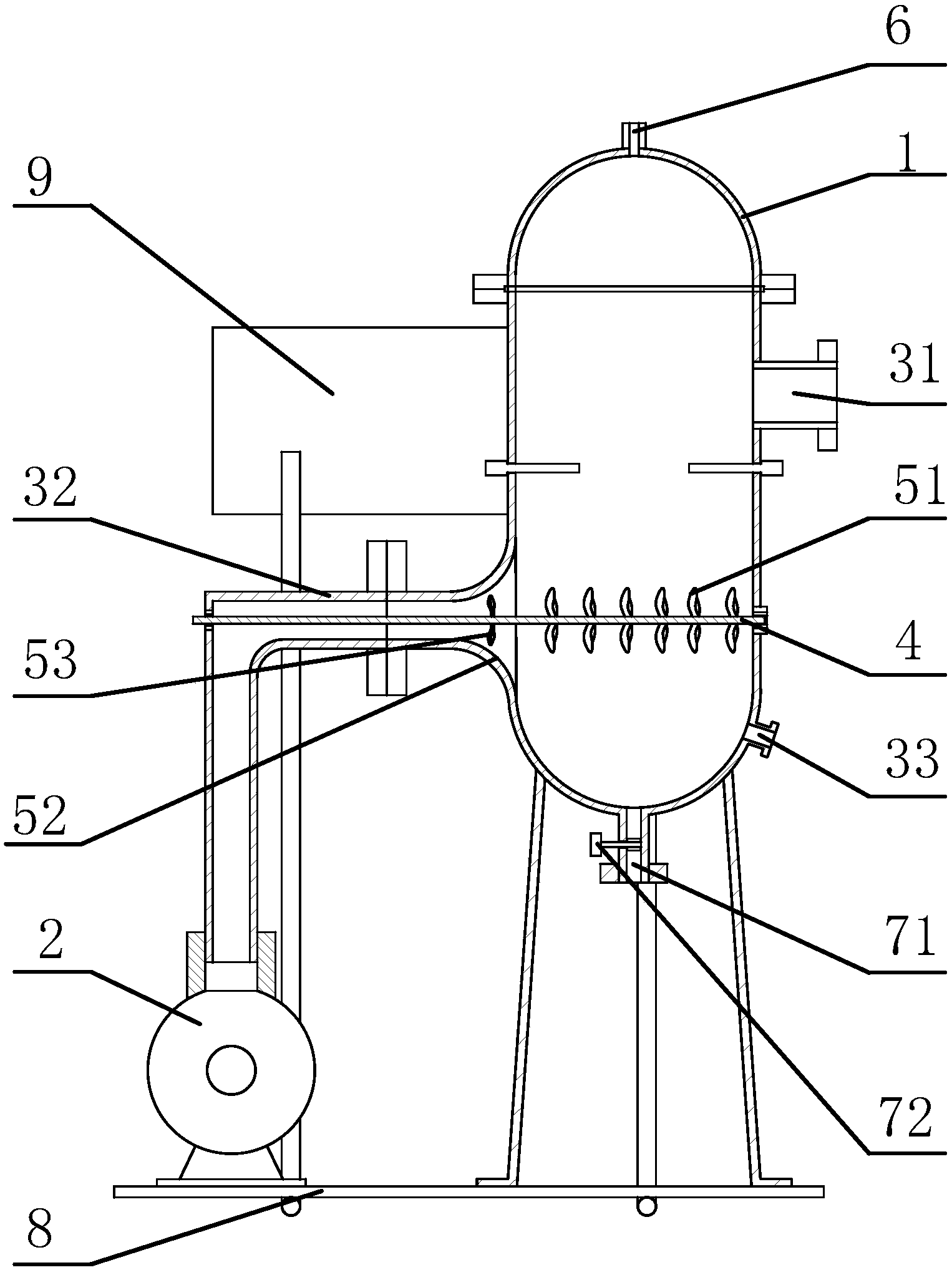

1.一种动力型旁流水处理设备，其特征在于，包括储水罐(1)、水泵(2)、循环水入口接管(31)、循环水出口接管(32)和供水接管(33)，所述水泵(2)的进水口连接循环水出口接管(32)，所述水泵(2)的进水口连接循环水入口接管(31);所述循环水出口接管(32)与储水罐(1)之间转动连接有一转轴(4)，所述转轴(4)穿过所述循环水出口接管(32)内，所述转轴(4)上固定设置有位于储水罐(1)内的若干叶轮(51)。
2.根据权利要求1所述动力型旁流水处理设备，其特征在于，所述循环水出口接管(32)与储水罐(1)的连接处具有一导流部(52)，所述导流部(52)处设置有固定在转轴(4)上的涡轮(53)。
3.根据权利要求2所述动力型旁流水处理设备，其特征在于，所述储水罐(1)的顶部具有一通气孔(6)。
4.根据权利要求3所述动力型旁流水处理设备，其特征在于，所述储水罐(1)的底部具有一排水接管(71)。
5.根据权利要求4所述动力型旁流水处理设备，其特征在于，所述排水接管(71)上设置有手动蝶阀(72)。
6.根据权利要求1或2或3或4或5所述动力型旁流水处理设备，其特征在于，所述储水罐(1)和水泵(2)均固定在一底座(8)上，所述底座(8)上还固定设置有一支架，所述支架上设置有电控箱(9)。
说明书
动力型旁流水处理设备
技术领域
本实用新型涉及一种水处理设备，特别涉及一种动力型旁流水处理设备。
背景技术
旁流水处理设备是利用特殊材料制成的金属电极，在适当的外加电压作用下，使流经的水产生微电解，使水中溶解的氯离子、氧分子及水分子产生以下氧化性物质：二氧化氯(CLO2)、活性氧(O)、双氧水(H202)、分子氯(CL2)、次氯酸(HClO)等。
动力型旁流水处理设备，通过水循环，增大水流速度，以便更好的对水进行净化处理。
实用新型内容
本实用新型的目的是针对现有的技术存在的上述问题，提供一种动力型旁流水处理设备，本实用新型所要解决的技术问题是如何加快水的流动和水的搅匀。
本实用新型的目的可通过下列技术方案来实现：一种动力型旁流水处理设备，其特征在于，包括储水罐、水泵、循环水入口接管、循环水出口接管和供水接管，所述水泵的进水口连接循环水出口接管，所述水泵的进水口连接循环水入口接管;所述循环水出口接管与储水罐之间转动连接有一转轴，所述转轴穿过所述循环水出口接管内，所述转轴上固定设置有位于储水罐内的若干叶轮。
水泵驱动水流在储水罐和水泵之间循环，水流在驱动叶轮旋转，使叶轮对储水罐内的水进行轻度搅拌，加速储水罐内的净化处理，也能有效的避免水垢积淀。
在上述的动力型旁流水处理设备中，所述循环水出口接管与储水罐的连接处具有一导流部，所述导流部处设置有固定在转轴上的涡轮。
水流经过导流部，形成涡流，对涡流进行驱动，使转轴转速更快。
在上述的动力型旁流水处理设备中，所述储水罐的顶部具有一通气孔。
通气孔对储水罐内进行换气。
在上述的动力型旁流水处理设备中，所述储水罐的底部具有一排水接管。
排水接管用于对储水罐进行清理和检修放水。
在上述的动力型旁流水处理设备中，所述排水接管上设置有手动蝶阀。
在上述的动力型旁流水处理设备中，所述储水罐和水泵均固定在一底座上，所述底座上还固定设置有一支架，所述支架上设置有电控箱。
电控箱电连接有电极，电极插设在储水罐内。
