申请日2017.12.08
公开(公告)日2018.08.28
IPC分类号C02F9/14; C02F103/36
摘要
本实用新型公开了一种用于有机合成的废水处理系统，属于有机废水处理技术领域。该系统包括生活污水预处理工段、环类化合物预处理工段、非环类化合物预处理工段、污泥处理工段、A/O池和多级沉淀池;环类化合物预处理工段包括依次连接的第二废水池、第二预处理池、第二均化池、第二pH调节池、第二水解酸化池与芬顿氧化装置;非环类化合物预处理工段包括第一废水池、事故池、雨水收集池和依次连接的第一预处理池、第一均化池、第一pH调节池、第一水解酸化池与UASB反应器;所述生活污水预处理工段包括依次连接的生活污水池和多级化粪池;污泥处理工段包括依次连接的污泥池、污泥浓缩池和压滤装置。该系统采用“污污分流、分质处理”原则。
权利要求书
1.一种用于有机合成的废水处理系统，其特征在于，包括生活污水预处理工段、环类化合物预处理工段、非环类化合物预处理工段、污泥处理工段、A/O池和多级沉淀池;
所述环类化合物预处理工段包括依次连接的第二废水池、第二预处理池、第二均化池、第二pH调节池、第二水解酸化池与芬顿氧化装置;
所述非环类化合物预处理工段包括第一废水池、事故池、雨水收集池和依次连接的第一预处理池、第一均化池、第一pH调节池、第一水解酸化池与UASB反应器，所述第一废水池、事故池和雨水收集池均与第一预处理池连接;
所述生活污水预处理工段包括依次连接的生活污水池和多级化粪池;
所述污泥处理工段包括依次连接的污泥池、污泥浓缩池和压滤装置;
所述A/O池与UASB反应器、芬顿氧化装置、多级化粪池、污泥池和多级沉淀池连接，所述污泥池的溢流口与UASB反应器连接，所述多级沉淀池与污泥浓缩池和压滤装置连接。
2.根据权利要求1所述的用于有机合成的废水处理系统，其特征在于，所述第一预处理池和第二预处理池内均设有分离漂浮物的栅格。
3.根据权利要求1所述的用于有机合成的废水处理系统，其特征在于，所述多级沉淀池的污泥出口与污泥浓缩池连接，所述压滤装置的滤液出口与多级沉淀池连接。
4.根据权利要求1所述的用于有机合成的废水处理系统，其特征在于，所述多级化粪池为三级化粪池。
5.根据权利要求1所述的用于有机合成的废水处理系统，其特征在于，所述多级沉淀池为二级沉淀池。
说明书
一种用于有机合成的废水处理系统
技术领域
本实用新型属于有机废水处理技术领域，特别涉及一种用于有机合成的废水处理系统，尤其涉及一种采用“污污分流、分质处理”原则的废水处理系统。
背景技术
有机合成中会产生各种废水，如生活废水、工艺废水、化验废水、事故应急收集废水和雨水等，上述废水均不能直接排放，而是需要经过废水处理系统进行处理。现有的废水处理系统将各种废水收集在一个废水池中，再通过预处理、均化、pH调节、氧化、A/O处理和沉淀后外排。
申请人在采用现有的污水处理系统时，发现废水的种类复杂，经检测，其数据为：全厂废水排放量为46580.25 m3/a、187m3/d，污染物产生浓度为COD 3584.75mg/L、BOD51444.34mg/L、SS 180mg/L、NH3-N 8.20mg/L;如果直接混合后处理，不但不能达到良好的处理效果，还不能将各结构高效利用(各种废水产生量区别较大)。
发明内容
本实用新型实施例提供了一种用于有机合成的废水处理系统，该系统采用“污污分流、分质处理”原则。所述技术方案如下：

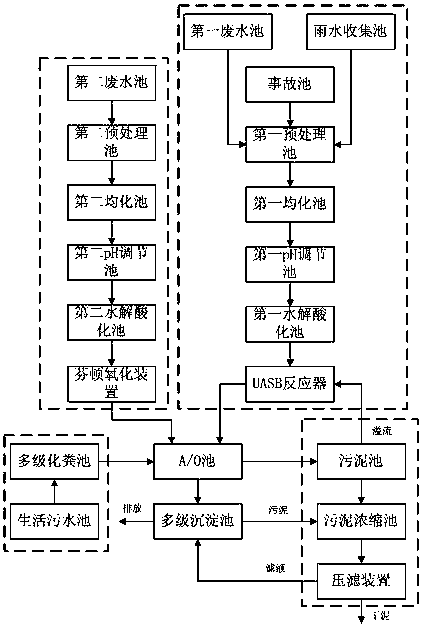

本实用新型实施例提供了一种用于有机合成的废水处理系统，该系统包括生活污水预处理工段、环类化合物预处理工段、非环类化合物预处理工段、污泥处理工段、A/O池和多级沉淀池;所述环类化合物预处理工段包括依次连接的第二废水池、第二预处理池、第二均化池、第二pH调节池、第二水解酸化池与芬顿氧化装置;所述非环类化合物预处理工段包括第一废水池、事故池、雨水收集池和依次连接的第一预处理池、第一均化池、第一pH调节池、第一水解酸化池与UASB反应器，所述第一废水池、事故池和雨水收集池均与第一预处理池连接;所述生活污水预处理工段包括依次连接的生活污水池和多级化粪池;所述污泥处理工段包括依次连接的污泥池、污泥浓缩池和压滤装置;所述A/O池与UASB反应器、芬顿氧化装置、多级化粪池、污泥池和多级沉淀池连接，所述污泥池的溢流口与UASB反应器连接，所述多级沉淀池与污泥浓缩池和压滤装置连接。
其中，本实用新型实施例中的第一预处理池和第二预处理池内均设有分离漂浮物的栅格。
具体地，本实用新型实施例中的多级沉淀池的污泥出口与污泥浓缩池连接，所述压滤装置的滤液出口与多级沉淀池连接。
其中，本实用新型实施例中的多级化粪池为三级化粪池。
其中，本实用新型实施例中的多级沉淀池为二级沉淀池。
本实用新型实施例提供的技术方案带来的有益效果是：本实用新型实施例提供了一种用于有机合成的废水处理系统，该系统采用“污污分流、分质处理”原则，将雨水、事故废水和除苯环类废水和杂环类废以外的其他工艺废水等采用厌氧发酵进行处理，对包括苯环类废水和杂环类废水等危害较大的废水采用芬顿氧化处理，对生活污水等危害较小的废水采用化粪池进行处理，三种处理均根据废水本身的特点进行并同时可根据其排量设计相应的处理能力，不但能达到良好的污水处理效果，还能适量、高效利用各种设备。
