申请日2018.07.11
公开(公告)日2018.12.21
IPC分类号B01D29/03; B01D29/64
摘要
本发明公开了一种污水处理便于清理的过滤板，包括环形凹槽、卡块、卡槽、密封垫，所述壳体顶部内壁对称设置有旋转高压喷头和旋转式刷子，所述旋转式刷子通过电动伸缩杆连接在顶部内壁的底座上，所述壳体顶部内壁横向中垂线的两端对称设置有一对轮体，所述轮体是通过轴承与支架连接的，所述轮体上有钢丝绳，其一端与过滤板的一角连接，另一端与通过轮体固定在上壳体的内壁处，所述壳体的内部中间处设置有环形凹槽，所述环形凹槽内设置有过滤板，此装置它结构紧凑，设计合理，实用性强，不需拆卸过滤板就能清理，十分方便。
权利要求书

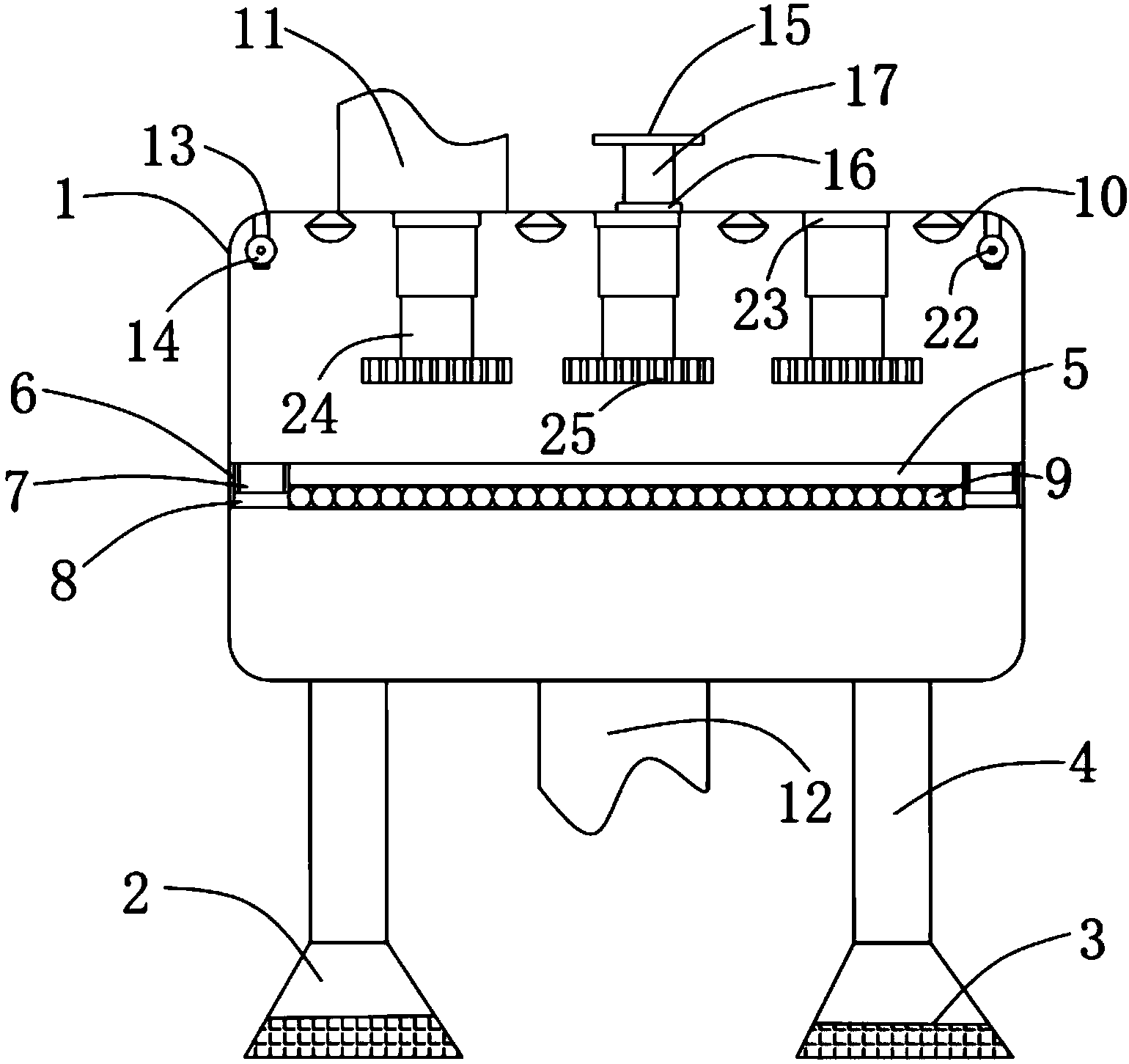

1.一种污水处理便于清理的过滤板，包括环形凹槽(5)、卡块(7)、卡槽(6)、密封垫(8)，所述壳体(1)顶部的左侧中间处固定连接有进水管(11)，所述壳体(1)的顶端后侧中部处设置有转动口(16)，所述转动口(16)与转动杆(17)连接在一起，所述转动杆(17)顶端设置有转盘(15)，所述壳体(1)的底端中部固定连接有出水管(12)，所述壳体(1)的底部各个角均设有一支撑腿(4)，所述支撑腿(4)的底部设置有支撑脚(2)，其特征在于：所述壳体(1)顶部内壁对称设置有旋转高压喷头(10)和旋转式刷子(25)，所述旋转式刷子(25)通过电动伸缩杆(24)连接在顶部内壁的底座(23)上，所述壳体(1)顶部内壁横向中垂线的两端对称设置有一对轮体(14)，所述轮体(14)是通过轴承(22)与支架(13)连接的，所述轮体(14)上有钢丝绳(26)，其一端与过滤板(9)的一角连接，另一端与通过轮体(14)固定在上壳体(18)的内壁处，所述壳体(1)的内部中间处设置有环形凹槽(5)，所述环形凹槽(5)内设置有过滤板(9)，所述卡块(7)的底端插接在壳体(1)中间两侧的内壁处开设的卡槽(6)内，所述卡槽(6)的内部设置有密封垫(8)，所述密封垫(8)的上表面与卡块(7)的底端搭接，所述转动口(16)安装在上壳体(18)的中部，所述上壳体(18)与下壳体(19)对称安装，所述上壳体(18)与下壳体(19)中间是滑动门(20)，所述转动杆(17)通过转动口(16)贯穿上壳体(18)，转动杆(17)的下端与滑动门(20)中间滑动连接。
2.根据权利要求1所述的一种污水处理便于清理的过滤板，其特征在于：所述支撑脚(2)的底部安装有防滑橡胶垫(3)。
3.根据权利要求1所述的一种污水处理便于清理的过滤板，其特征在于：所述旋转高压喷头(10)在壳体(1)顶部内壁对称设置有8个且相邻之间的间距相等。
4.根据权利要求1所述的一种污水处理便于清理的过滤板，其特征在于：所述旋转式刷子(25)等间距的对称安装有6个。
5.根据权利要求1所述的一种污水处理便于清理的过滤板，其特征在于：所述环形凹槽(5)的高度与过滤板(9)的厚度相同。
6.根据权利要求1所述的一种污水处理便于清理的过滤板，其特征在于：所述转动杆(17)外侧设置有外螺纹，且转动口(16)的内壁设置有内螺纹。
7.根据权利要求1所述的一种污水处理便于清理的过滤板，其特征在于：所述滑动门(20)的宽度与上壳体(18)和下壳体(19)的宽度相同。
8.根据权利要求1所述的一种污水处理便于清理的过滤板，其特征在于：所述钢丝绳(26)的表面包裹一层橡胶。
说明书
一种污水处理便于清理的过滤板
技术领域
本发明属于污水处理设备技术领域，具体涉及一种污水处理便于清理的过滤板。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
污水处理需要使用过滤板将颗粒物进行过滤，且过滤板需要定期清理。目前，市场上的污水处理装置的过滤板多数都是通过螺栓进行连接，从而需要工人借助扳手才能使过滤板拆卸下来，使过滤板的拆卸极为不便，给工人的工作带来了不便。
根据专利CN201621467890.8提出的一种污水处理装置，包括上壳体和下壳体，所述上壳体的顶端固定连接有进水管，所述上壳体的底端固定连接有卡块，所述卡块的底端插接在下壳体顶端开设的卡槽内，所述卡槽的内部设置有密封垫，密封垫的上表面与卡块的底端搭接，下壳体的内部设置有环形凹槽，环形凹槽内设置有过滤板。该污水处理装置，通过升降装置、卡块、卡槽、环形凹槽、圆杆、滑套和连接块的配合，当需要拆卸过滤板时，使正反转电机的输出轴带动螺纹柱逆向旋转，使正反转电机带动下壳体和上壳体分离，再使过滤板从环形凹槽内取出，从而不需要工人借助扳手就能使过滤板拆卸下来，从而使过滤板的拆卸更加方便，节省了工人的体力，给工人的工作带来了方便。
该污水处理装置表明虽然能够较好的对滤板进行清理，但依然通过升降装置和正反转电机带动螺纹柱逆向旋转，从而使正反转电机带动下壳体和上壳体分离，依旧是通过拆卸来达到清理滤板，还是有诸多不便，因此，该污水处理装置中存在一定的弊端。
发明内容
本发明的目的在于提供一种污水处理便于清理的过滤板，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理便于清理的过滤板，包括环形凹槽、卡块、卡槽、密封垫，所述壳体顶部的左侧中间处固定连接有进水管，所述壳体的顶端后侧中部处设置有转动口，所述转动口与转动杆连接在一起，所述转动杆顶端设置有转盘，所述壳体的底端中部固定连接有出水管，所述壳体的底部各个角均设有一支撑腿，所述支撑腿的底部设置有支撑脚，所述壳体顶部内壁对称设置有旋转高压喷头和旋转式刷子，所述旋转式刷子通过电动伸缩杆连接在顶部内壁的底座上，所述壳体顶部内壁横向中垂线的两端对称设置有一对轮体，所述轮体是通过轴承与支架连接的，所述轮体上有钢丝绳，其一端与过滤板的一角连接，另一端与通过轮体固定在上壳体的内壁处，所述壳体的内部中间处设置有环形凹槽，所述环形凹槽内设置有过滤板，所述卡块的底端插接在壳体中间两侧的内壁处开设的卡槽内，所述卡槽的内部设置有密封垫，所述密封垫的上表面与卡块的底端搭接，所述转动口安装在上壳体的中部，所述上壳体与下壳体对称安装，所述上壳体与下壳体中间是滑动门，所述转动杆通过转动口贯穿上壳体，转动杆的下端与滑动门中间滑动连接。
优选的，所述支撑脚的底部安装有防滑橡胶垫。
优选的，所述旋转高压喷头在壳体顶部内壁对称设置有8个且相邻之间的间距相等。
优选的，所述旋转式刷子等间距的对称安装有6个。
优选的，所述环形凹槽的高度与过滤板的厚度相同。
优选的，所述转动杆外侧设置有外螺纹，且转动口的内壁设置有内螺纹。
优选的，所述滑动门的宽度与上壳体和下壳体的宽度相同。
优选的，所述钢丝绳的表面包裹一层橡胶。
本发明的技术效果和优点：该污水处理便于清理的过滤板，通过电动伸缩杆、旋转式刷子、旋转高压喷头、轮体、钢丝绳、转盘、转动口、转动杆和滑动门，从而不需要使过滤板拆卸下来就能得到清理，节省了工人的体力，给工人的工作带来了方便与效率，依靠旋转高压喷头和旋转式刷子进行清洗，清洗的十分快捷及干净，通过转动转盘使转动杆上移来拉动滑动门向上移动，拉动钢丝绳使过滤板倾斜后使杂物，在旋转高压喷头的冲洗下通过滑动门打卡的口子流出来，操作便捷，同时该便于清理的污水处理过滤板，结构紧凑，设计合理，实用性强。
