申请日2018.01.10
公开(公告)日2018.06.01
IPC分类号F25B27/02; F25B30/06; C02F1/44
摘要
本发明公开了一种水产冻品解冻废水中冷能二级回收利用系统。本发明主要中的冷能一级回收利用系统，采用第一污水换热器直接获得冷量，供冷给水产加工车间，用于洗涤水降温。冷能二级回收利用系统，采用热泵系统，供冷给水产加工车间冷风机末端，用于水产加工车间降温。本发明满足洗涤水制冷和车间降温的需求，大幅度降低冰冻水产品加工过程中的能源消耗。
权利要求书
1.水产冻品解冻废水中冷能二级回收利用系统，包括
冷能一级回收利用系统，采用第一污水换热器直接获得冷量，供冷给水产加工车间，用于洗涤水降温;
冷能二级回收利用系统，采用热泵系统，供冷给水产加工车间冷风机末端，用于水产加工车间降温;
其特征在于：
所述的冷能二级回收利用系统具体是：
第二污水换热器放置在解冻水换热器池中，第二污水换热器中的载冷剂与解冻水换热，换热后的载冷剂通过第一热泵循环水泵，输送到热泵机组的冷凝器，经过热泵机组的冷凝器吸热升温后，载冷剂再回到第二污水换热器中，排放热量降低温度;
热泵机组通过制冷剂循环在蒸发器中获得低温的冷冻水，并输送至水产品加工车间冷风机末端;通过水产品加工车间后冷冻水温度升高，通过第二热泵循环水泵，回到热泵机组重新降温循环，重新换热获得冷量，从而实现了水产品加工车间的降温。
2.根据权利要求1所述的水产冻品解冻废水中冷能二级回收利用系统，其特征在于：
所述的冷能一级回收利用系统具体是：
第一污水换热器放置在解冻水换热器池中，第一污水换热器中的载冷剂与解冻水换热，换热后的载冷剂通过冷量回收循环泵，输送至水产品加工车间，用于车间洗涤水降温，冷量传递后载冷剂回到第一污水换热器，重新换热获得冷量。
3.根据权利要求1所述的水产冻品解冻废水中冷能二级回收利用系统，其特征在于：解冻水产品区的解冻水输送到解冻水换热器池中前，需经过解冻水过滤水池，采用微曝气-超滤膜过滤组合工艺净水技术，去除解冻废水中悬浮物以及可溶性有机质物质，为后续冷能二级回收利用提供洁净的能量载体。
说明书
水产冻品解冻废水中冷能二级回收利用系统
技术领域
本发明属于节能技术领域，具体涉及一种水产冻品解冻废水中冷能二级回收利用系统及方法。
背景技术
水产品保鲜是整个海洋渔业产业链的关键环节，对保持水产品品质起着重要作用。其中，冷冻保鲜技术具有品质稳定、技术可靠等优势，已成为水产品的基本保鲜方式，利用这种技术的水产品以冻品的形式进入加工企业，作为水产加工的原料。
冻品解冻是加工工序的必要步骤，现有工艺采用自来水直接冲洗，含有大量冷能的解冻废水以污水形式排放，冷能无回收利用。每吨冻品解冻由-18℃上升到5℃，释放的能量约3.87×105kJ，若按100%效率回收利用，相当于节约100多度电。
若能应用冷能回收利用设备，将解冻废水中的冷能回收，用于洗涤水和车间空调制冷，可以有效降低企业用冰量和空调耗电，节约大量能源消耗。
但是，目前国内外还没有成熟的可应用于水产冻品解冻废水中冷能二级回收利用的系统和方法。
发明内容
本发明的目的是：提出一种水产冻品解冻废水中冷能二级回收利用系统，满足将解冻废水中的冷能回收利用于洗涤水制冷和加工车间降温这一需求，在保证水产品品质的同时，大幅度降低冰冻水产品加工过程中能源的消耗，产生较大的经济效益和社会效益。
本发明解决技术问题采用的技术方案是：
所述的水产冻品解冻废水中冷能二级回收利用系统，一级是直接供冷系统，采用污水换热器直接获得冷量，供冷给水产加工车间用于洗涤水降温;另一级采用热泵系统，供冷给水产加工车间冷风机末端，用于水产加工车间降温。所述的冷能二级回收利用系统可完全独立运行。
所述的直接供冷系统供冷方式是：高效污水换热器放置在解冻水换热器池中，高效污水换热器中的载冷剂与解冻水换热，换热后的载冷剂通过冷量回收循环泵，输送至水产品加工车间，用于车间洗涤水降温，冷量传递后载冷剂回到污水换热器，重新换热获得冷量。
所述的热泵系统供冷方式为：高效污水换热器放置在解冻水换热器池中，污水换热器中的载冷剂与解冻水换热，换热后的载冷剂通过热泵循环水泵A，输送到热泵机组的冷凝器，经过热泵机组的冷凝器吸热升温后，载冷剂再回到污水换热器中，排放热量降低温度。同时，热泵机组通过制冷剂循环在蒸发器中获得低温的冷冻水，并输送至水产品加工车间冷风机末端。通过水产品加工车间后冷冻水温度升高，通过热泵循环水泵B，回到热泵机组重新降温循环，重新换热获得冷量，从而实现了水产品加工车间的降温。

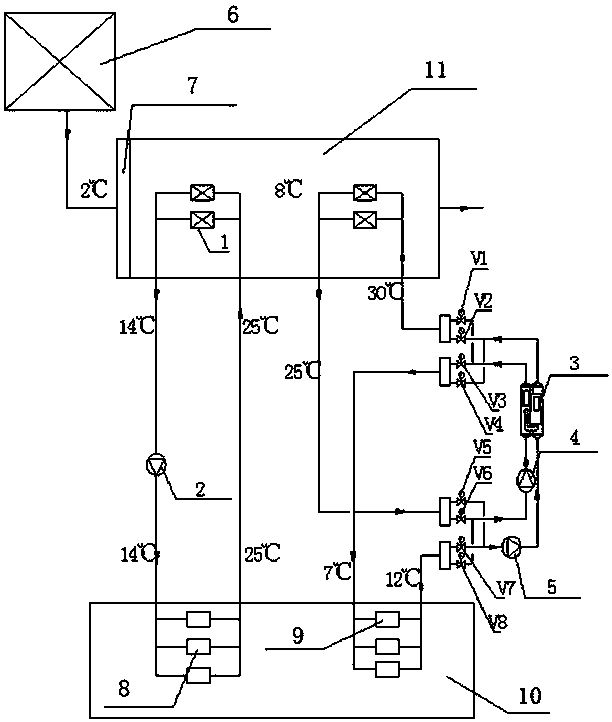

所述的直接供冷系统无法满足水产品加工车间的冷量需求时，由直接供冷系统和热泵系统联合供冷，此时需开启V5、V2、V3、V8阀门，关闭V6、V1、V4、V7阀门。
所述的解冻水产品区的解冻水输送到解冻水换热器池中前，需经过解冻水过滤水池，采用微曝气-超滤膜过滤组合工艺净水技术，去除解冻废水中悬浮物以及可溶性有机质等物质，为后续冷能二级回收利用提供洁净的能量载体。
本发明的有益效果是：将冷能二级回收利用系统，应用于水产冻品解冻废水中的冷能回收，满足洗涤水制冷和车间降温的需求，大幅度降低冰冻水产品加工过程中的能源消耗。
