申请日2018.01.10
公开(公告)日2018.07.20
IPC分类号G01N1/10
摘要
本实用新型公开了一种环保污水检测取样器，包括支撑架、转动杆、取样瓶、漂浮块和固定轴，所述支撑架上端面两侧均固定有支撑杆，所述支撑杆中间处均安装有轴承，所述转动杆的两端均套接在轴承的内部，所述转动杆的外端套接有收卷轮，所述收卷轮上缠绕有拉绳，所述转动杆的一端固定有摇杆，所述支撑架的上端一侧固定有固定架，所述拉绳的另一端固定在取样瓶的瓶口处上端，所述取样瓶的上端一侧固定有第一固定绳，所述固定轴的两端均固定在漂浮块上，所述取样瓶的下端与第一固定绳相对的一侧固定有第二固定绳，所述第二固定绳的另一端固定有铅块。本实用新型能够根据需求进行定点取样，同时对工作人员具有保护的优点。
权利要求书

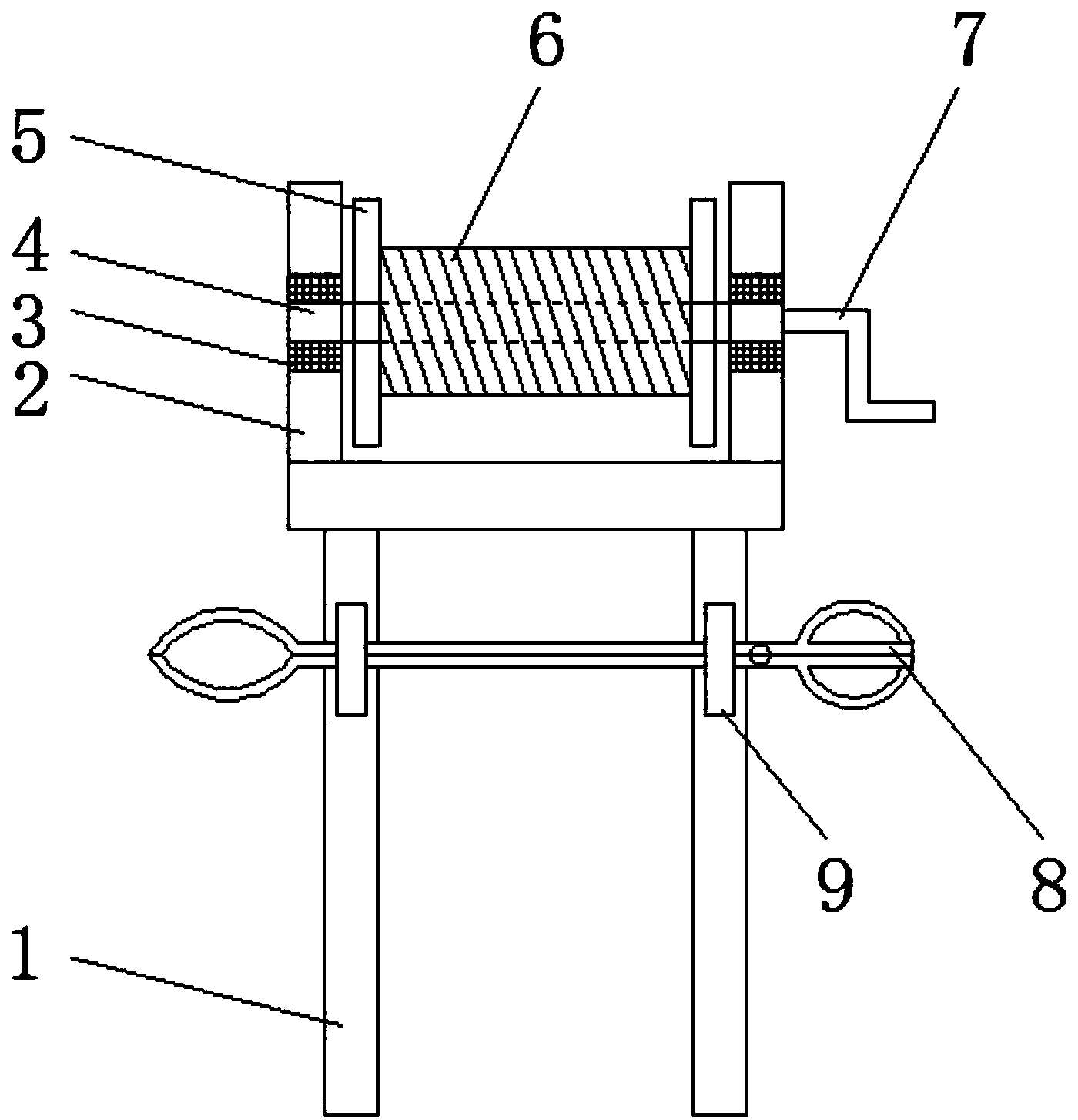

1.一种环保污水检测取样器，包括支撑架(1)、转动杆(4)、取样瓶(10)、漂浮块(12)和固定轴(14)，其特征在于：所述支撑架(1)上端面两侧均固定有支撑杆(2)，所述支撑杆(2)中间处均安装有轴承(3)，所述转动杆(4)的两端均套接在轴承(3)的内部，所述转动杆(4)的外端套接有收卷轮(5)，所述收卷轮(5)上缠绕有拉绳(6)，所述转动杆(4)的一端固定有摇杆(7)，所述支撑架(1)的上端一侧固定有固定架(9)，所述拉绳(6)的另一端固定在取样瓶(10)的瓶口处上端，所述取样瓶(10)的上端一侧固定有第一固定绳(11)，所述第一固定绳(11)的另一端固定在固定轴(14)上，所述固定轴(14)上一侧固定有固定夹(13)，所述固定轴(14)的两端均固定在漂浮块(12)上，所述取样瓶(10)的下端与第一固定绳(11)相对的一侧固定有第二固定绳(15)，所述第二固定绳(15)的另一端固定有铅块(16)。
2.根据权利要求1所述的一种环保污水检测取样器，其特征在于：所述固定架(9)共设有两个，且固定架(9)分别位于支撑架(1)的两侧。
3.根据权利要求1所述的一种环保污水检测取样器，其特征在于：所述固定架(9)上放置有样瓶夹(8)。
4.根据权利要求1所述的一种环保污水检测取样器，其特征在于：所述固定夹(13)上开设有卡槽(17)，且卡槽(17)与第一固定绳(11)相适配。
5.根据权利要求1所述的一种环保污水检测取样器，其特征在于：所述收卷轮(5)位于两个支撑杆(2)之间，且可通过摇杆(7)带动收卷轮(5)转动。
说明书
一种环保污水检测取样器
技术领域
本实用新型涉及污水取样技术领域，具体为一种环保污水检测取样器。
背景技术
取样即从目标事物中选择有代表性的样本。通俗解释:从大量物品或材料中抽取少数做样品。从统计学角度看，取样的方法有随机抽样和非随机抽样两种，在水质净化检验中，色度和浑浊度是比较明显的观察指标，水的色度如大于15度时多数人即可察觉，大于30度时人感到厌恶，目前在大面积中进行污水取样，比较实用的方法是采用绳索将取样瓶放入污水中，待瓶中装满污水后，然后再将取样瓶拉上来倒入检测瓶中待用，现在的取样瓶在取样时只能取出上层的样，无法取出不同层面的水样，且在取样瓶装满后，通过手动将取样瓶拉出，拉绳上的污水会沾满手，污染严重的水源可能会对人的皮肤造成伤害。
实用新型内容
本实用新型的目的在于提供一种环保污水检测取样器，具备操作方便，对工作人员具有保护的优点，解决了取样层较为单一，无法起到检测效果的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环保污水检测取样器，包括支撑架、转动杆、取样瓶、漂浮块和固定轴，所述支撑架上端面两侧均固定有支撑杆，所述支撑杆中间处均安装有轴承，所述转动杆的两端均套接在轴承的内部，所述转动杆的外端套接有收卷轮，所述收卷轮上缠绕有拉绳，所述转动杆的一端固定有摇杆，所述支撑架的上端一侧固定有固定架，所述拉绳的另一端固定在取样瓶的瓶口处上端，所述取样瓶的上端一侧固定有第一固定绳，所述第一固定绳的另一端固定在固定轴上，所述固定轴上一侧固定有固定夹，所述固定轴的两端均固定在漂浮块上，所述取样瓶的下端与第一固定绳相对的一侧固定有第二固定绳，所述第二固定绳的另一端固定有铅块。
优选的，所述固定架共设有两个，且固定架分别位于支撑架的两侧。
优选的，所述固定架上放置有样瓶夹。
优选的，所述固定夹上开设有卡槽，且卡槽与第一固定绳相适配。
优选的，所述收卷轮位于两个支撑杆之间，且可通过摇杆带动收卷轮转动。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置收卷轮，能够实现将取样瓶收卷回来的效果，在使用时将拉绳的一端固定在取样瓶瓶口处，将取样瓶扔向待取样的水中，待取样瓶装满水后，通过摇杆的转动带动收卷轮进行转动，将拉绳往回收卷，同时取样瓶可通过拉绳收卷回来。
2、本实用新型通过设置漂浮块和铅块，能够实现对取样瓶的下沉程度进行控制的效果，在取样时根据取样的需求，可通过固定轴将第一固定绳进行缩放，且将第一固定绳的长度确定后，通过固定夹上的卡槽对第一固定绳进行固定，使取样瓶下沉的深度得到控制，将取样瓶扔向待取样的水中后，通过铅块可带动取样瓶向水中下沉，同时通过漂浮块可避免取样瓶的完全下沉，影响取样的效果。
3、本实用新型通过设置样瓶夹，能够实现对取样瓶进行夹取的效果，待取样瓶装满样后，可通过样瓶夹将装满样的取样瓶夹取上来，倒入检测瓶中待用，避免了工作人员用手去接触，防止污染严重的水对工作人员的皮肤造成伤害。
