申请日2018.07.12
公开(公告)日2018.11.16
IPC分类号C02F9/04

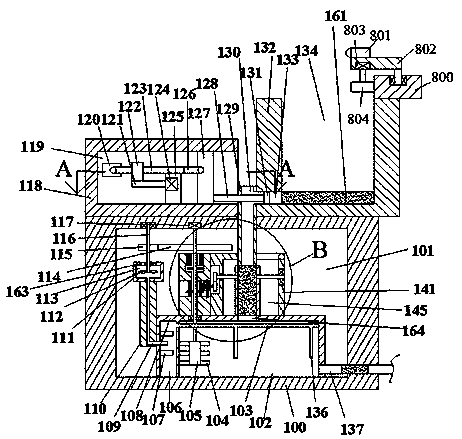

摘要
本发明公开了一种基于大数据的废水处理装置，包括固设于地面上的处理台，所述处理台内固设有处理腔，所述处理台上端面固设有抽水台，所述抽水台内固设有抽水腔，所述抽水腔下端壁固设有前后对称的固定块，前边的所述固定块左端面固设有转动电机，后边的所述固定块左端面转动的设置有转动杆，所述转动杆外表面和所述转动电机的输出轴外表面固设有前后对称的摆动块，所述摆动块靠近中心的端面固设有限制块，所述限制块内滑动的设置有限制杆，本发明设备结构简单，使用方便，此设备实现能够方便的替换处理废水时使用的材料，且在处理废水时又能保证能够充分处理废水，从而极大的提高了设备的效率。
权利要求书
1.一种基于大数据的废水处理装置，包括固设于地面上的处理台，所述处理台内固设有处理腔，所述处理台上端面固设有抽水台，所述抽水台内固设有抽水腔，所述抽水腔下端壁固设有前后对称的固定块，前边的所述固定块左端面固设有转动电机，后边的所述固定块左端面转动的设置有转动杆，所述转动杆外表面和所述转动电机的输出轴外表面固设有前后对称的摆动块，所述摆动块靠近中心的端面固设有限制块，所述限制块内滑动的设置有限制杆，所述限制杆左端面固设有连接杆，所述连接杆靠近中心的端面转动的设置有连接块，所述连接块右端面转动的设置有摆动杆，所述摆动杆右端面内转动的设置有抽水块，所述抽水块右端面固设有抽水杆，所述抽水台右端面固设有进水管，所述进水管穿入所述处理腔内没所述连接杆内固设有开口朝下的进水腔，所述进水腔右端面固设有废水台，所述废水台内固设有开口朝上的废水腔，所述废水腔下端壁固设有滤网，所述进水腔右端壁连通的设置有固定在所述废水台内的出水腔，所述出水腔与所述滤网连通，所述抽水杆穿过所述进水腔并伸入所述出水腔，所述抽水杆右端面固设有塞块，所述塞块与所述出水腔端壁滑动配合连接，所述进水管外表面固设有位于所述处理腔内的过滤台，所述过滤台内固设有材料替换腔，所述材料替换腔左边设置有固定在所述过滤台内且开口朝左的啮合腔，所述材料替换腔右边上端壁转动的设置有门，所述门与所述过滤台上端面转动配合连接，所述材料替换腔右端壁转动的设置有第六齿轮杆，所述第六齿轮杆转动的穿过所述材料替换腔并伸入所述啮合腔，所述第六齿轮杆外表面螺纹配合连接的设置有过滤块，所述过滤块与所述进水管下端面滑动配合连接，所述过滤块内固设有开口朝上的过滤腔，所述过滤腔与所述进水腔连通，所述第六齿轮杆左端面固设有位于所述啮合腔 的第六齿轮，所述第六齿轮下端面啮合的设置有第五齿轮，所述废水台固设有照明装置。
2.如权利要求1所述的一种基于大数据的废水处理装置，其特征在于：所述过滤台右端面滑动的设置有切换台，所述切换台内固设有上下相通的搅拌腔，所述搅拌腔上部连通的设置有固定在所述切换台内的切换腔，所述切换腔上端壁连通的设置有固定在所述切换台内的伸缩腔，所述伸缩腔上端壁固设有气缸，所述气缸的输出杆可滑动的穿过所述伸缩腔并伸入所述切换腔，所述搅拌腔下部连通的设置有固定在所述切换台内且左右互通的转动腔，所述转动腔与所述啮合腔连通，所述转动腔上下端壁连通的设置有上下对称且为环形的滑轨，所述滑轨内滑动的设置有滑动杆，所述滑动杆外表面固设有齿轮连块，所述齿轮连块内转动的设置有齿轮连杆，所述齿轮连杆转动的伸入所述啮合腔，所述齿轮连杆右端面与所述第五齿轮固定，所述转动腔上下端壁固设有左右对称的第三齿轮杆，所述第三齿轮杆上滑动的设置有第三齿轮，所述处理腔上端壁固设有处理电机，所述处理电机的输出轴转动的穿过所述搅拌腔，所述处理电机的输出轴外表面固设有位于所述切换腔内的挡板，所述处理电机的输出轴与所述第三齿轮螺纹配合连接，所述处理电机输出轴外表面固设有位于所述切换台上方的连接腔。
3.如权利要求1所述的一种基于大数据的废水处理装置，其特征在于：所述连接腔左端面啮合的设置有第二齿轮，所述第二齿轮内固设有第二齿轮杆，所述第二齿轮杆与所述处理腔上端壁转动配合连接，所述第二齿轮下方设置有进气台，所述进气台内固设有进气腔，所述第二齿轮杆转动的伸入所述进气腔，所述第二齿轮下端面固设有位于所述进气腔内的风扇，所述进气腔上端壁连通的设置有左右对称的抽气腔，所述进气台下端面固设有固设有进气块，所述进气块内固设有空气管，所述空气管与所述进气腔连通。
4.如权利要求1所述的一种基于大数据的废水处理装置，其特征在于：所述进气块右端面固设有消毒箱，所述消毒箱与所述切换台滑动配合连接，所述消毒箱与所述材料替换腔固定配合，所述消毒箱与所述处理腔下端壁固定，所述消毒箱内固设有臭氧腔，所述臭氧腔右边设置有固定在所述消毒箱内的消毒腔，所述臭氧腔与所述空气管连通，所述臭氧腔左端壁固设有上下对称的臭氧发生器，所述臭氧腔右端壁连通的设置有臭氧管，所述臭氧管下端壁固设有若干位于所述消毒腔内的消毒管，所述处理电机输出轴转动的穿入所述消毒腔，所述处理电机下端面固设有搅拌块，所述搅拌块外表面固设有若干个搅拌扇，所述臭氧腔上端壁连通的设置有二级进水腔，所述二级进水腔与所述过滤腔连通，所述臭氧腔右端壁连通的设置有出水管，所述出水管穿过所述处理台并伸向外部空间。
5.如权利要求1所述的一种基于大数据的废水处理装置，其特征在于：所述滤网内设有滤网，所述过滤腔内填有活性炭，所述臭氧发生器工作可产生臭氧，所述出水管内设置有树脂层。
6.如权利要求1所述的一种基于大数据的废水处理装置，其特征在于：照明装置包括支撑箱，所述支撑箱上端面转动的设置有闪灯，所述闪灯上端面固设有闪灯块，所述闪灯下端面内固设有灯转电机，所述灯转电机的输出轴下端面固设有与所述支撑箱啮合的灯转齿轮。
说明书
一种基于大数据的废水处理装置
技术领域
本发明涉及水处理领域，具体涉及一种基于大数据的废水处理装置。
背景技术
随着国家对环境整治的要求提高，废水处理设备由于使用频繁，使废水处理材料频繁需要更换，由于现有的废水处理设备更换材料时非常繁琐，容易造成更换不及时情况的出现，使废水未经过充分的处理排入河流，给环境造成极大的伤害，此设备有效解决此问题。
发明内容
本发明的目的在于提供一种基于大数据的废水处理装置，能够克服现有技术的上述缺陷。
根据本发明，本发明设备的一种基于大数据的废水处理装置，包括固设于地面上的处理台，所述处理台内固设有处理腔，所述处理台上端面固设有抽水台，所述抽水台内固设有抽水腔，所述抽水腔下端壁固设有前后对称的固定块，前边的所述固定块左端面固设有转动电机，后边的所述固定块左端面转动的设置有转动杆，所述转动杆外表面和所述转动电机的输出轴外表面固设有前后对称的摆动块，所述摆动块靠近中心的端面固设有限制块，所述限制块内滑动的设置有限制杆，所述限制杆左端面固设有连接杆，所述连接杆靠近中心的端面转动的设置有连接块，所述连接块右端面转动的设置有摆动杆，所述摆动杆右端面内转动的设置有抽水块，所述抽水块右端面固设有抽水杆，所述抽水台右端面固设有进水管，所述进水管穿入所述处理腔内没所述连接杆内固设有开口朝下的进水腔，所述进水腔右端面固设有废水台，所述废水台内固设有开口朝上的废水腔，所述废水腔下端壁固设有滤网，所述进水腔右端壁连通的设置有固定在所述废水台内的出水腔，所述出水腔与所述滤网连通，所述抽水杆穿过所述进水腔并伸入所述出水腔，所述抽水杆右端面固设有塞块，所述塞块与所述出水腔端壁滑动配合连接，所述进水管外表面固设有位于所述处理腔内的过滤台，所述过滤台内固设有材料替换腔，所述材料替换腔左边设置有固定在所述过滤台内且开口朝左的啮合腔，所述材料替换腔右边上端壁转动的设置有门，所述门与所述过滤台上端面转动配合连接，所述材料替换腔右端壁转动的设置有第六齿轮杆，所述第六齿轮杆转动的穿过所述材料替换腔并伸入所述啮合腔，所述第六齿轮杆外表面螺纹配合连接的设置有过滤块，所述过滤块与所述进水管下端面滑动配合连接，所述过滤块内固设有开口朝上的过滤腔，所述过滤腔与所述进水腔连通，所述第六齿轮杆左端面固设有位于所述啮合腔 的第六齿轮，所述第六齿轮下端面啮合的设置有第五齿轮，所述废水台固设有照明装置。
进一步的技术方案，所述过滤台右端面滑动的设置有切换台，所述切换台内固设有上下相通的搅拌腔，所述搅拌腔上部连通的设置有固定在所述切换台内的切换腔，所述切换腔上端壁连通的设置有固定在所述切换台内的伸缩腔，所述伸缩腔上端壁固设有气缸，所述气缸的输出杆可滑动的穿过所述伸缩腔并伸入所述切换腔，所述搅拌腔下部连通的设置有固定在所述切换台内且左右互通的转动腔，所述转动腔与所述啮合腔连通，所述转动腔上下端壁连通的设置有上下对称且为环形的滑轨，所述滑轨内滑动的设置有滑动杆，所述滑动杆外表面固设有齿轮连块，所述齿轮连块内转动的设置有齿轮连杆，所述齿轮连杆转动的伸入所述啮合腔，所述齿轮连杆右端面与所述第五齿轮固定，所述转动腔上下端壁固设有左右对称的第三齿轮杆，所述第三齿轮杆上滑动的设置有第三齿轮，所述处理腔上端壁固设有处理电机，所述处理电机的输出轴转动的穿过所述搅拌腔，所述处理电机的输出轴外表面固设有位于所述切换腔内的挡板，所述处理电机的输出轴与所述第三齿轮螺纹配合连接，所述处理电机输出轴外表面固设有位于所述切换台上方的连接腔。
进一步的技术方案，所述连接腔左端面啮合的设置有第二齿轮，所述第二齿轮内固设有第二齿轮杆，所述第二齿轮杆与所述处理腔上端壁转动配合连接，所述第二齿轮下方设置有进气台，所述进气台内固设有进气腔，所述第二齿轮杆转动的伸入所述进气腔，所述第二齿轮下端面固设有位于所述进气腔内的风扇，所述进气腔上端壁连通的设置有左右对称的抽气腔，所述进气台下端面固设有固设有进气块，所述进气块内固设有空气管，所述空气管与所述进气腔连通。
进一步的技术方案，所述进气块右端面固设有消毒箱，所述消毒箱与所述切换台滑动配合连接，所述消毒箱与所述材料替换腔固定配合，所述消毒箱与所述处理腔下端壁固定，所述消毒箱内固设有臭氧腔，所述臭氧腔右边设置有固定在所述消毒箱内的消毒腔，所述臭氧腔与所述空气管连通，所述臭氧腔左端壁固设有上下对称的臭氧发生器，所述臭氧腔右端壁连通的设置有臭氧管，所述臭氧管下端壁固设有若干位于所述消毒腔内的消毒管，所述处理电机输出轴转动的穿入所述消毒腔，所述处理电机下端面固设有搅拌块，所述搅拌块外表面固设有若干个搅拌扇，所述臭氧腔上端壁连通的设置有二级进水腔，所述二级进水腔与所述过滤腔连通，所述臭氧腔右端壁连通的设置有出水管，所述出水管穿过所述处理台并伸向外部空间。
进一步的技术方案，所述滤网内设有滤网，所述过滤腔内填有活性炭，所述臭氧发生器工作可产生臭氧，所述出水管内设置有树脂层。
进一步的技术方案，照明装置包括支撑箱，所述支撑箱上端面转动的设置有闪灯，所述闪灯上端面固设有闪灯块，所述闪灯下端面内固设有灯转电机，所述灯转电机的输出轴下端面固设有与所述支撑箱啮合的灯转齿轮。
本发明的有益效果是：
由于本发明设备在初始状态时，所述转动电机、处理电机和臭氧发生器处于停止工作状态，所述气缸输出轴与所述挡板相抵，从而使上述结构在初始状态时位于初始位置，可以在后续工作中进行调整，有效提高设备的工作协调性。
当设备运行时，所述转动电机工作驱使所述摆动块转动，所述摆动块转动带动所述限制块转动，由于所述限制块与所述限制杆滑动配合连接，所述限制块转动挤压所述限制杆，使所述限制杆前后伸缩，带动所述连接块摆动，所述连接块摆动的曲线为椭圆形曲线，由于所述连接块与所述摆动杆之间的转动连接以及所述摆动杆与所述抽水块的转动连接，使所述抽水块在所述抽水腔内左右移动，带动所述塞块滑进滑出所述出水腔，从而控制废水流入量，使所述过滤腔内的活性炭充分接触废水，提高设备的效率。
同时，所述处理电机工作带动所述连接腔转动，由于所述连接腔与所述第二齿轮的啮合，带动所述第二齿轮转动，从而使所述第二齿轮杆转动，使风扇转动将空气从所述连接腔内吸入排进所述臭氧腔内，所述臭氧发生器工作将空气生产臭氧，通过所述臭氧管以及消毒管排入废水中，同时，所述处理电机的工作带动所述搅拌块转动，使所述搅拌扇搅拌废水，从而使废水与臭氧充分接触，提高设备的效率。
当活性炭需要更换时，所述气缸工作使所述气缸输出杆与所述挡板脱离相抵状态，这时候所述气缸工作不会导致所述切换台发生转动，由于所述处理电机输出轴与所述第三齿轮螺纹配合连接，使所述第三齿轮上移，从而使所述第三齿轮与所述第四齿轮啮合，接着所述气缸工作使所述气缸输出杆与所述挡板相抵，所述处理电机工作带动所述切换台转动，由于所述第三齿轮与所述切换台同步转动，所述切换台不发生移动，所述第三齿轮的转动带动所述第四齿轮转动，从而使所述第五齿轮转动，由于所述第五齿轮与所述第六齿轮的啮合，带动所述第六齿轮杆转动，由于所述第六齿轮杆与所述过滤块螺纹配合连接，带动所述过滤块右移，打开所述门，将活性炭替换，接着所述处理电机反转，使所述过滤块回归原位，从而提高了设备的灵活性。
本发明设备结构简单，使用方便，此设备实现能够方便的替换处理废水时使用的材料，且在处理废水时又能保证能够充分处理废水，从而极大的提高了设备的效率。
以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
