申请日2018.01.09
公开(公告)日2018.06.19
IPC分类号C02F9/10; C02F101/10
摘要
本发明公开了一种回收含二硫代甲酸盐废水中二硫化碳的装置。含有二硫代甲酸盐的废水不能直接向外排放，且内含能够回收的二硫化碳。本发明包括稀释模块、过滤模块、反应模块、冷凝回收模块、三通管和检测流道。稀释模块包括稀释箱、第一电机、第一转轴、第一叶轮、酸试剂容器、水源和第一通断阀。过滤模块包括滤网、过滤箱、第二电机、反冲水箱、水泵、第二通断阀、废料箱、第三通断阀和第二叶轮。反应模块包括反应池、氮气存储罐、第四通断阀、底部曝气管、折流板组、分子筛放置盒、折板曝气管和隔板组。冷凝回收模块包括冷凝塔、氮气液化装置、螺旋管和第五通断阀。本发明中废水与分子筛的接触充分，提高了二硫化碳的回收率。
权利要求书
1.一种回收含二硫代甲酸盐废水中二硫化碳的装置，包括稀释模块、过滤模块、反应模块、冷凝回收模块、三通管和检测流道;其特征在于：所述的稀释模块包括稀释箱、第一电机、第一转轴、第一叶轮、酸试剂容器、水源和第一通断阀;所述稀释箱的入药口与酸试剂容器的出药口连接，入水口与水源的出水口通过第一通断阀连通;所述的第一电机固定在稀释箱上;第一电机输出轴与第一转轴的一端固定;第一转轴的另一端伸入稀释箱内并与第一叶轮固定;稀释箱的出水口与三通管的第一通水口连通;
所述的过滤模块包括滤网、过滤箱、第二电机、反冲水箱、水泵、第二通断阀、废料箱、第三通断阀和第二叶轮;所述的滤网固定在过滤箱内，并将过滤箱的内腔分隔为滤前腔和滤后腔;所述过滤箱的废水入口与废水排放口连通;所述的滤前腔内固定有第二电机;所述第二电机的输出轴与第二叶轮固定;滤前腔内壁底面上开设有废料出口;第二通断阀的输入口与过滤箱的废料出口连通，输出口与废料箱连通;水泵的入水口与反冲水箱连通，出水口与过滤箱的反冲入口连通;过滤箱的反冲入口位于滤网的上边缘处;第三通断阀的输入口与过滤箱的过滤出口连通，输出口与三通管的第二通水口连通;三通管的第三通水口与检测流道的入水口连通;过滤箱的过滤出口与滤后腔直接连通;
所述的反应模块包括反应池、氮气存储罐、第四通断阀、底部曝气管、折流板组、分子筛放置盒、折板曝气管和隔板组;所述反应池的入水口与检测流道的出水口连通;所述的隔板组包括第一隔板和第二隔板;所述第一隔板的上边缘与反应池内壁的顶面固定;所述第二隔板的下边缘与反应池内壁的底面固定;所述的隔板组共有n个，1≤n≤10;n个隔板组将反应池分隔为n个反应区和一个排出区;所述的排出区与反应池的出水口直接连通;所述反应池的顶部开设有n个气体溢出口;n个气体溢出口与n个反应区分别连通;反应池的出水口与输出流道连通;n个折流板组分别设置在n个反应区内;折流板组包括四块折流板;四块折流板将对应反应区分割为五个流道;任意两块相邻的折流板的内端与对应反应区的两个相对侧壁分别固定;所有折流板的外端均倾斜朝下设置;所有折流板顶面的外端均固定有分子筛放置盒，顶面的内端均固定有折板曝气管;n个底部曝气管分别设置在n个反应区的底部;n个底部曝气管的入气口及所有折板曝气管均与第四通断阀的出气口连通;所述第四通断阀的入气口与氮气存储罐的输出口连通;
所述的冷凝回收模块包括冷凝塔、氮气液化装置、螺旋管、第五通断阀和二硫化碳收集箱;所述的冷凝塔内设置有液化腔和收集腔;所述的液化腔位于收集腔的上方;所述的螺旋管设置在液化腔内;螺旋管的底端与收集腔的顶部连通;所述的冷凝塔上设置有液氮入口、氮气出口、待凝气体入口和出料口;所述的液氮入口及氮气出口均与液化腔连通;所述的待凝气体入口与收集腔的顶部连通;所述的出料口与收集腔的底部连通;待凝气体入口与反应池上的n个气体溢出口连通;出料口与第五通断阀的输入口连通;第五通断阀的输出口与二硫化碳收集箱的输入口连通。
2.根据权利要求1所述的一种回收含二硫代甲酸盐废水中二硫化碳的装置，其特征在于：所述的过滤模块还包括带轮、毛刷和传动带;两个带轮均支承在过滤箱内;两个带轮通过传动带连接;其中一个带轮由带轮电机驱动;所述的传动带上固定有毛刷;所述的毛刷设置在滤前腔内，且毛刷的刷毛与滤网接触。
3.根据权利要求1所述的一种回收含二硫代甲酸盐废水中二硫化碳的装置，其特征在于：所述滤网的孔隙直径为0.3mm;所述的滤网竖直设置。
4.根据权利要求1所述的一种回收含二硫代甲酸盐废水中二硫化碳的装置，其特征在于：酸试剂容器装有盐酸溶液。
5.根据权利要求1所述的一种回收含二硫代甲酸盐废水中二硫化碳的装置，其特征在于：所述滤前腔内壁的底面呈漏斗状。
6.根据权利要求1所述的一种回收含二硫代甲酸盐废水中二硫化碳的装置，其特征在于：还包括pH检测仪;所述pH检测仪的检测头插入检测流道内。
7.根据权利要求1所述的一种回收含二硫代甲酸盐废水中二硫化碳的装置，其特征在于：所述反应池的入水口、出水口分别设置在反应池的两端;所述的反应池出水口与净水输出流道连通;所述第一隔板的两侧边沿与反应池内壁的两侧壁分别固定;第二隔板的两侧边沿与反应池内壁的两侧壁分别固定。
8.根据权利要求1所述的一种回收含二硫代甲酸盐废水中二硫化碳的装置，其特征在于：所述液氮入口的空间位置低于氮气出口的空间位置;所述的液氮入口与氮气液化装置的液氮输出口连通;所述的氮气出口与氮气液化装置的氮气输入口连通。
9.根据权利要求1所述的一种回收含二硫代甲酸盐废水中二硫化碳的装置，其特征在于：反应池上开设有入水口的内侧面、第一个隔板组内第一隔板的侧面分别为第一个反应区的两个相对侧壁;第s个隔板组内第二隔板的侧面、第s+1个隔板组内第一隔板的侧面为第s+1个反应区的两个相对侧壁;s=1,2,…,n-1。
10.根据权利要求1所述的一种回收含二硫代甲酸盐废水中二硫化碳的装置，其特征在于：所述的分子筛放置盒的侧壁呈网格状，且内部放置有Y型分子筛或ZSM系列分子筛;所述螺旋杆的顶端穿过冷凝塔顶盖并与外界空气连通。
说明书
一种回收含二硫代甲酸盐废水中二硫化碳的装置
技术领域
本发明属于废水处理技术领域，具体涉及一种回收含二硫代甲酸盐废水中二硫化碳的装置。
背景技术
福美类农药具有抗菌性强，持效期长、在死组织部位渗透力强的特点，对多种农作物的多种病害均有防治效果，因此在农业生产上具有广泛的应用。二硫代甲酸盐是福美类农药中的一个有效成分。故在福美类农药的生产中会不可避免的产生含有二硫代甲酸盐的农药废水。含有二硫代甲酸盐的农药废水不能直接向外排放，故需要进行废水处理。此外，含有二硫代甲酸盐的农药废水在酸性环境下能够蒸馏出二硫化碳，这能够提升经济效益并降低废水的环境的污染。因此，设计一种能够有效回收含二硫代甲酸盐废水中二硫化碳的装置十分重要。
发明内容
本发明的目的在于提供一种回收含二硫代甲酸盐废水中二硫化碳的装置。

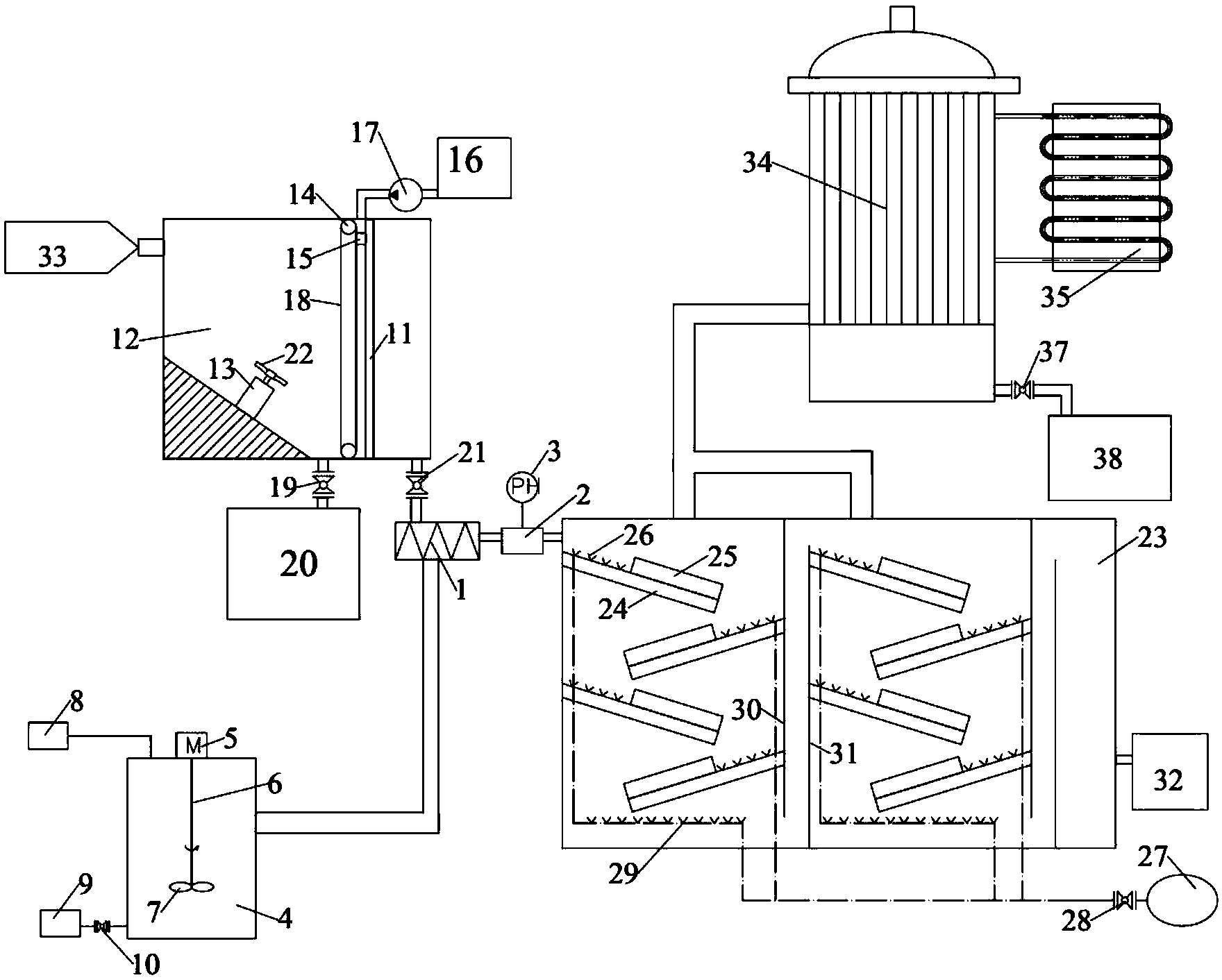

本发明包括稀释模块、过滤模块、反应模块、冷凝回收模块、三通管和检测流道。所述的稀释模块包括稀释箱、第一电机、第一转轴、第一叶轮、酸试剂容器、水源和第一通断阀。所述稀释箱的入药口与酸试剂容器的出药口连接，入水口与水源的出水口通过第一通断阀连通;所述的第一电机固定在稀释箱上;第一电机输出轴与第一转轴的一端固定;第一转轴的另一端伸入稀释箱内并与第一叶轮固定;稀释箱的出水口与三通管的第一通水口连通。
所述的过滤模块包括滤网、过滤箱、第二电机、反冲水箱、水泵、第二通断阀、废料箱、第三通断阀和第二叶轮。所述的滤网固定在过滤箱内，并将过滤箱的内腔分隔为滤前腔和滤后腔。所述过滤箱的废水入口与废水排放口连通;所述的滤前腔内固定有第二电机;所述第二电机的输出轴与第二叶轮固定;滤前腔内壁底面上开设有废料出口;第二通断阀的输入口与过滤箱的废料出口连通，输出口与废料箱连通;水泵的入水口与反冲水箱连通，出水口与过滤箱的反冲入口连通;过滤箱的反冲入口位于滤网的上边缘处;第三通断阀的输入口与过滤箱的过滤出口连通，输出口与三通管的第二通水口连通;三通管的第三通水口与检测流道的入水口连通;过滤箱的过滤出口与滤后腔直接连通。
所述的反应模块包括反应池、氮气存储罐、第四通断阀、底部曝气管、折流板组、分子筛放置盒、折板曝气管和隔板组。所述反应池的入水口与检测流道的出水口连通;所述的隔板组包括第一隔板和第二隔板。所述第一隔板的上边缘与反应池内壁的顶面固定。所述第二隔板的下边缘与反应池内壁的底面固定。所述的隔板组共有n个，1≤n≤10。n个隔板组将反应池分隔为n 个反应区和一个排出区;所述的排出区与反应池的出水口直接连通;所述反应池的顶部开设有n个气体溢出口。n个气体溢出口与n个反应区分别连通。反应池的出水口与输出流道连通。n个折流板组分别设置在n个反应区内。折流板组包括四块折流板。四块折流板将对应反应区分割为五个流道。任意两块相邻的折流板的内端与对应反应区的两个相对侧壁分别固定。所有折流板的外端均倾斜朝下设置。所有折流板顶面的外端均固定有分子筛放置盒，顶面的内端均固定有折板曝气管。n个底部曝气管分别设置在n个反应区的底部; n个底部曝气管的入气口及所有折板曝气管均与第四通断阀的出气口连通;所述第四通断阀的入气口与氮气存储罐的输出口连通。
所述的冷凝回收模块包括冷凝塔、氮气液化装置、螺旋管、第五通断阀和二硫化碳收集箱。所述的冷凝塔内设置有液化腔和收集腔。所述的液化腔位于收集腔的上方。所述的螺旋管设置在液化腔内。螺旋管的底端与收集腔的顶部连通。所述的冷凝塔上设置有液氮入口、氮气出口、待凝气体入口和出料口。所述的液氮入口及氮气出口均与液化腔连通。所述的待凝气体入口与收集腔的顶部连通。所述的出料口与收集腔的底部连通。待凝气体入口与反应池上的n个气体溢出口连通。出料口与第五通断阀的输入口连通。第五通断阀的输出口与二硫化碳收集箱的输入口连通。
进一步地，所述的过滤模块还包括带轮、毛刷和传动带;两个带轮均支承在过滤箱内;两个带轮通过传动带连接;其中一个带轮由带轮电机驱动;所述的传动带上固定有毛刷;所述的毛刷设置在滤前腔内，且毛刷的刷毛与滤网接触。
进一步地，所述滤网的孔隙直径为0.3mm。所述的滤网竖直设置。
进一步地，酸试剂容器装有盐酸溶液。
进一步地，所述滤前腔内壁的底面呈漏斗状。
进一步地，还包括pH检测仪;所述pH检测仪的检测头插入检测流道内。
进一步地，所述反应池的入水口、出水口分别设置在反应池的两端。所述的反应池出水口与净水输出流道连通。所述第一隔板的两侧边沿与反应池内壁的两侧壁分别固定;第二隔板的两侧边沿与反应池内壁的两侧壁分别固定。
进一步地，所述液氮入口的空间位置低于氮气出口的空间位置。所述的液氮入口与氮气液化装置的液氮输出口连通。所述的氮气出口与氮气液化装置的氮气输入口连通。
进一步地，反应池上开设有入水口的内侧面、第一个隔板组内第一隔板的侧面分别为第一个反应区的两个相对侧壁。第s个隔板组内第二隔板的侧面、第s+1个隔板组内第一隔板的侧面为第s+1个反应区的两个相对侧壁。 s=1,2,…,n-1。
进一步地，所述的分子筛放置盒的侧壁呈网格状，且内部放置有Y型分子筛或ZSM系列分子筛。所述螺旋杆的顶端穿过冷凝塔顶盖并与外界空气连通。
本发明具有的有益效果是：
1、本发明在曝气前先对废水进行了过滤处理，避免了废水中含有的固体杂质损伤反应容器。
2、本发明具有反冲能力，能够定时冲洗滤网，保证持续使用的效果。
3、本发明通过微孔爆气的方式分离调节至呈酸性废水与二硫化碳，并将分离出来的二硫化碳进行深冷回收，实现含二硫代甲酸盐废水中有二硫化碳的再利用。
4、本发明通过倾斜设置的折流板延长了废水在反应池中的流动距离，且使得废水与分子筛的接触更加充分，提高了二硫化碳的回收率。
