申请日2018.07.12
公开(公告)日2018.12.07
IPC分类号C02F9/02
摘要
本发明公开了一种避免堵塞的旋转浸没式水处理超微滤装置，包括污水箱，所述污水箱的底部一侧外壁上焊接有支撑腿，且支撑腿的数量为四个，所述污水箱的顶部外壁上开有进液口，且进液口的内壁上焊接有进液管，所述进液管的底部位于污水箱的液面以下，且进液管的一侧外壁上熔接有法兰连接块，所述进液管拐角处的一侧外壁上通过螺栓连接有第二电机，且第二电机的输出轴上焊接有转动杆，所述污水箱的一侧外壁上焊接有固定座。本发明避免装置内部管道堵塞，将污水经空气的压缩进入过滤膜筒内，并配合抽气机加快过滤的速度，防止污水中的小颗粒废弃物附着过滤膜筒表面，导致其堵塞，增加膜丝寿命，节约成本。
权利要求书
1.一种避免堵塞的旋转浸没式水处理超微滤装置，包括污水箱(1)，其特征在于，所述污水箱(1)的底部一侧外壁上焊接有支撑腿(2)，且支撑腿(2)的数量为四个，所述污水箱(1)的顶部外壁上开有进液口，且进液口的内壁上焊接有进液管(5)，所述进液管(5)的底部位于污水箱(1)的液面以下，且进液管(5)的一侧外壁上熔接有法兰连接块(6)，所述进液管(5)拐角处的一侧外壁上通过螺栓连接有第二电机(21)，且第二电机(21)的输出轴上焊接有转动杆(22)，所述污水箱(1)的一侧外壁上焊接有固定座，且固定座的顶部外壁上通过螺栓连接有空气压缩机(7)，所述空气压缩机(7)的顶部外壁上焊接有出气管(8)，且出气管(8)的底部外壁上焊接有喷气头(10)，所述出气管(8)的内部通过螺栓连接有第一空气阀(9)，所述污水箱(1)的底部内壁上通过螺栓连接有密封电机外壳(11)，且密封电机外壳(11)的底部内壁上通过螺栓连接有第一电机(12)，所述第一电机(12)的输出轴上焊接有转动盘(13)，且转动盘(13)的底部外壁上通过螺栓连接有过滤膜筒(14)，所述过滤膜筒(14)的外壁上焊接有膜丝，所述污水箱(1)的一侧外壁上通过螺栓连接有液位计(26)。
2.根据权利要求1所述的一种避免堵塞的旋转浸没式水处理超微滤装置，其特征在于，所述污水箱(1)的底部一侧外壁上开有废料口，且废料口的内壁上焊接有废料管(3)，废料管(3)的内部通过螺栓连接有泄废阀(4)。
3.根据权利要求1所述的一种避免堵塞的旋转浸没式水处理超微滤装置，其特征在于，所述转动杆(22)的外壁上焊接有等距离分布的搅拌杆(24)，且转动杆(22)外壁的一侧焊接有弧形搅拌叶片(23)，转动杆(22)位于进液管(5)的内部。
4.根据权利要求1所述的一种避免堵塞的旋转浸没式水处理超微滤装置，其特征在于，所述进液管(5)的内部插接有过滤抽板(25)，且过滤抽板(25)的中间位置焊接有粗过滤网，过滤抽板25位于转动杆22的下方。
5.根据权利要求1所述的一种避免堵塞的旋转浸没式水处理超微滤装置，其特征在于，所述污水箱(1)的一侧外壁上焊接有支撑座，且支撑座的顶部外壁通过螺栓连接有抽气机(17)，抽气机(17)的顶部外壁上焊接有抽气管(19)。
6.根据权利要求1所述的一种避免堵塞的旋转浸没式水处理超微滤装置，其特征在于，所述过滤膜筒(14)的内部通过螺栓连接有抽水泵(18)，且抽水泵(18)的顶部外壁上焊接有出水管(15)，出水管(15)的内部通过螺栓连接有控制阀(16)。
7.根据权利要求5所述的一种避免堵塞的旋转浸没式水处理超微滤装置，其特征在于，所述抽气管(19)的内部通过螺栓连接有第二空气阀，且抽气管(19)插接在过滤膜筒(14)的内部，抽气管(19)的顶部外壁上焊接有集气罩(20)。
说明书
一种避免堵塞的旋转浸没式水处理超微滤装置
技术领域
本发明涉及水处理技术领域，尤其涉及一种避免堵塞的旋转浸没式水处理超微滤装置。
背景技术
水资源短缺已严重影响我国的经济发展和社会进步。膜技术近些年来逐渐成为饮用水净化及废(污)水深度处理领域的研究与应用的热点问题。超滤或微滤能够最有效地去除水体中的天然有机物和氯消毒副产物的前驱物，对浊度和细菌的去除率接近100%。
目前，使用浸没式连续膜过滤系统能除去水中大于0.03微米的颗粒。现有的浸没式连续膜过滤系统的膜和水体处于相对静止状态，使污水不能充分过滤，降低了工作效率，而且如果直接通过膜丝来过滤会造成，膜筒堵塞，降低过滤的速度，而且当摩丝老化或者损坏时，不能即使更换，浪费了大量时间和成本，因此，亟需设计一种避免堵塞的旋转浸没式水处理超微滤装置来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种避免堵塞的旋转浸没式水处理超微滤装置。
为了实现上述目的，本发明采用了如下技术方案：

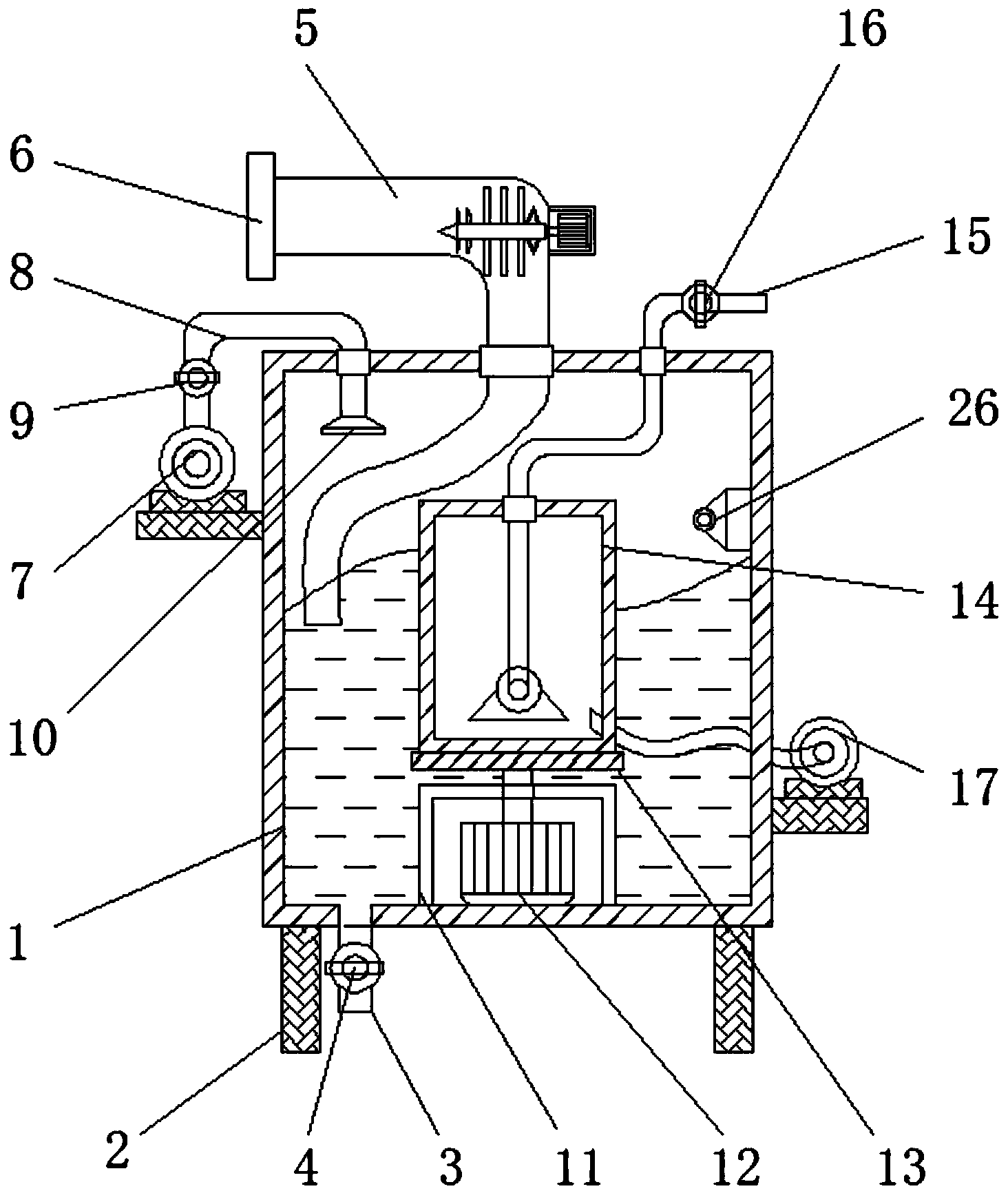

一种避免堵塞的旋转浸没式水处理超微滤装置，包括污水箱，所述污水箱的底部一侧外壁上焊接有支撑腿，且支撑腿的数量为四个，所述污水箱的顶部外壁上开有进液口，且进液口的内壁上焊接有进液管，所述进液管的底部位于污水箱的液面以下，且进液管的一侧外壁上熔接有法兰连接块，所述进液管拐角处的一侧外壁上通过螺栓连接有第二电机，且第二电机的输出轴上焊接有转动杆，所述污水箱的一侧外壁上焊接有固定座，且固定座的顶部外壁上通过螺栓连接有空气压缩机，所述空气压缩机的顶部外壁上焊接有出气管，且出气管的底部外壁上焊接有喷气头，所述出气管的内部通过螺栓连接有第一空气阀，所述污水箱的底部内壁上通过螺栓连接有密封电机外壳，且密封电机外壳的底部内壁上通过螺栓连接有第一电机，所述第一电机的输出轴上焊接有转动盘，且转动盘的底部外壁上通过螺栓连接有过滤膜筒，所述过滤膜筒的外壁上焊接有膜丝，所述污水箱的一侧外壁上通过螺栓连接有液位计。
优选的，所述污水箱的底部一侧外壁上开有废料口，且废料口的内壁上焊接有废料管，废料管的内部通过螺栓连接有泄废阀。
优选的，所述转动杆的外壁上焊接有等距离分布的搅拌杆，且转动杆外壁的一侧焊接有弧形搅拌叶片，转动杆位于进液管的内部。
优选的，所述进液管的内部插接有过滤抽板，且过滤抽板的中间位置焊接有粗过滤网，过滤抽板位于转动杆的下方。
优选的，所述污水箱的一侧外壁上焊接有支撑座，且支撑座的顶部外壁通过螺栓连接有抽气机，抽气机的顶部外壁上焊接有抽气管。
优选的，所述过滤膜筒的内部通过螺栓连接有抽水泵，且抽水泵的顶部外壁上焊接有出水管，出水管的内部通过螺栓连接有控制阀。
优选的，所述抽气管的内部通过螺栓连接有第二空气阀，且抽气管插接在过滤膜筒的内部，抽气管的顶部外壁上焊接有集气罩。
本发明的有益效果为：
1、通过设置的第二电机、搅拌杆、弧形搅拌叶片和过滤抽板，将进入污水箱内废水里的废弃物提前粉碎，避免大块废弃物造成装置内部管道和过滤膜筒堵塞，加快了过滤的效果。
2、通过设置的空气压缩机和抽气机，将污水箱内的水经过空气的压缩进入过滤膜筒内，并配合抽气机将过滤膜筒内的空气抽出，加快过滤的速度。
3、通过设置的第一电机和转动盘，带动过滤膜筒旋转，防止污水内存在的小颗粒废弃物附着过滤膜筒表面，造成过滤膜筒的堵塞，增加膜丝的寿命，节约成本。
