申请日2018.07.12
公开(公告)日2018.12.18
IPC分类号C02F1/00; B01D29/56; B01D29/96
摘要

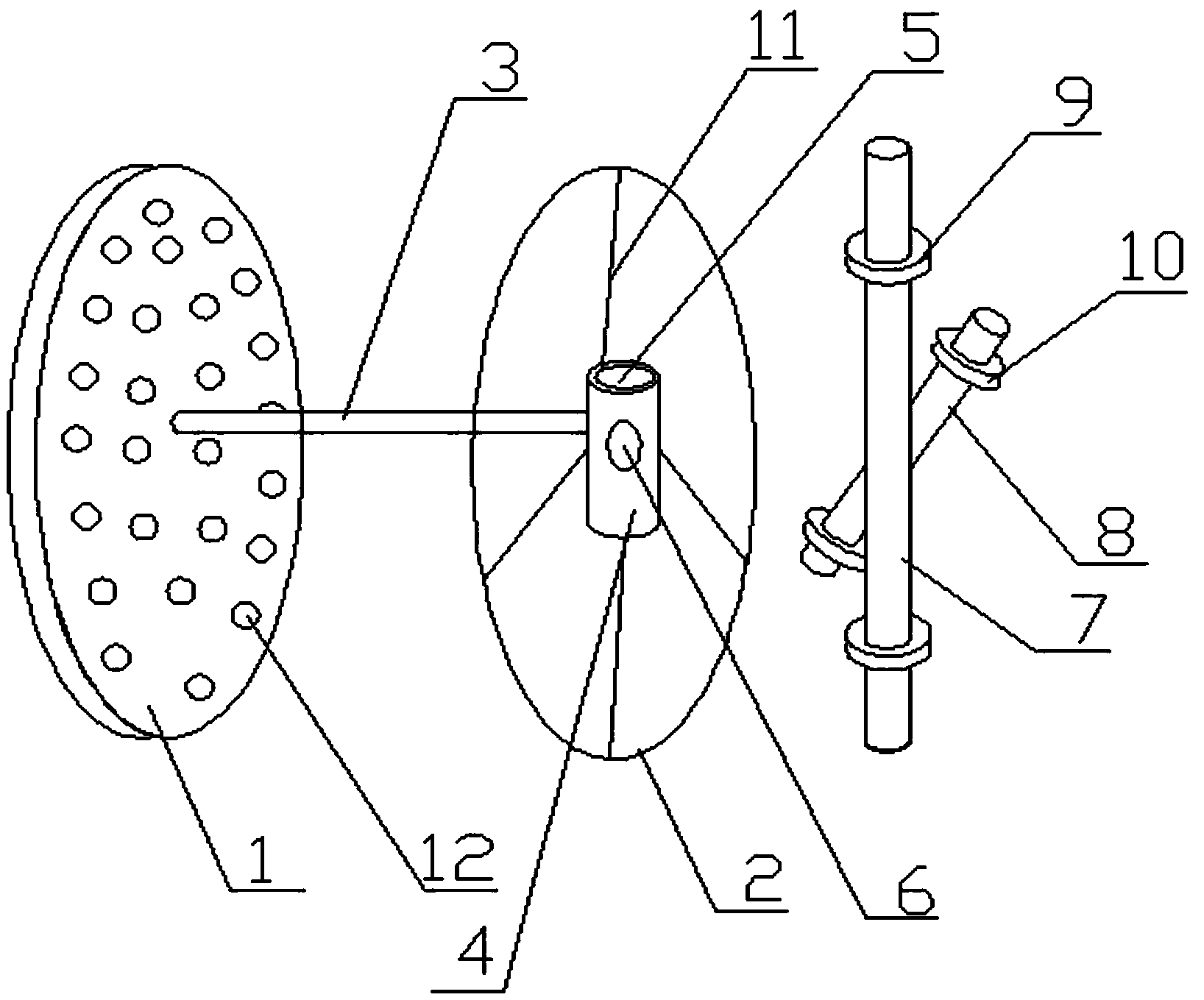

本发明公开了一种污水过滤装置，包括过滤盘、过滤圈、连杆和连接套，所述过滤盘上均匀分布有过滤孔且过滤盘的侧壁贴合于管道的内壁上，所述连接套设置于过滤圈的中心位置，连接套上设有第一导向孔和与第一导向孔相垂直的第二导向孔，所述第一导向孔内穿设有第一过滤杆，所述第二导向孔内穿设有第二过滤杆，所述第一过滤杆的两端部均设有第一挡圈，所述第二过滤杆的两端部均设有第二挡圈，所述连接套与过滤圈之间通过连接件相连接，所述连杆的一端连接于过滤盘上，连杆的另一端连接于连接套上。该污水过滤装置对污水的过滤效果好，尤其适合过滤管道内的污水。
权利要求书
1.一种污水过滤装置，其特征在于：包括过滤盘、过滤圈、连杆和连接套，所述过滤盘上均匀分布有过滤孔且过滤盘的侧壁贴合于管道的内壁上，所述连接套设置于过滤圈的中心位置，连接套上设有第一导向孔和与第一导向孔相垂直的第二导向孔，所述第一导向孔内穿设有第一过滤杆，所述第二导向孔内穿设有第二过滤杆，所述第一过滤杆的两端部均设有第一挡圈，所述第二过滤杆的两端部均设有第二挡圈，所述连接套与过滤圈之间通过连接件相连接，所述连杆的一端连接于过滤盘上，连杆的另一端连接于连接套上。
2.根据权利要求1所述的一种污水过滤装置，其特征在于：所述第一过滤杆与第一挡圈之间为过盈配合。
3.根据权利要求2所述的一种污水过滤装置，其特征在于：所述第二过滤杆与第二挡圈之间为过盈配合。
4.根据权利要求3所述的一种污水过滤装置，其特征在于：所述连接件为钢丝，所述钢丝围绕过滤圈均匀分布。
5.根据权利要求4所述的一种污水过滤装置，其特征在于：所述连杆与过滤盘之间通过螺纹连接。
说明书
一种污水过滤装置
技术领域
本发明涉及建筑排水技术领域，具体涉及一种污水过滤装置。
背景技术
生活污水和工业污水通常由污水管道流入河流，由于污水中含有塑料袋、树叶和树枝等体积较大的杂物，直接排入会对自然环境造成影响，因而在排污管道内安装过滤网并过滤掉污水中的杂物尤为重要;目前，人们仅靠单层式过滤网对污水管道内的污水进行过滤，上述体积较大的杂物容易堵住过滤网的网孔，因而造成污水堵塞，同时需要工人进行清理，使得工人劳动量增大。
发明内容
本发明的目的在于提供一种污水过滤装置，其可以有效解决背景技术中所提到的技术问题。
为实现上述目的，本发明提供如下技术方案：
一种污水过滤装置，其包括过滤盘、过滤圈、连杆和连接套，所述过滤盘上均匀分布有过滤孔且过滤盘的侧壁贴合于管道的内壁上，所述连接套设置于过滤圈的中心位置，连接套上设有第一导向孔和与第一导向孔相垂直的第二导向孔，所述第一导向孔内穿设有第一过滤杆，所述第二导向孔内穿设有第二过滤杆，所述第一过滤杆的两端部均设有第一挡圈，所述第二过滤杆的两端部均设有第二挡圈，所述连接套与过滤圈之间通过连接件相连接，所述连杆的一端连接于过滤盘上，连杆的另一端连接于连接套上。
优选地，所述第一过滤杆与第一挡圈之间为过盈配合。
优选地，所述第二过滤杆与第二挡圈之间为过盈配合。
优选地，所述连接件为钢丝，所述钢丝围绕过滤圈均匀分布。
优选地，所述连杆与过滤盘之间通过螺纹连接。
与现有技术相比，本发明的有益效果是：
污水经过该污水过滤装置时，体积较大的料袋、树叶和树枝等杂物可以被第一过滤杆、第二过滤杆以及钢丝所阻挡，其他体积较小的杂物再被过滤盘过滤，大大提高过滤效果好;工人清理杂物时，只需直接将连杆从过滤盘上卸掉即可，拆装方便。
