申请日2017.12.06
公开(公告)日2018.08.14
IPC分类号C02F9/08; C02F103/30
摘要
本实用新型公开了一种洗染废水循环处理设备，包括废水回收箱，一级污水过滤器，二级污水过滤器，污水检测箱，净水箱和中央控制模块，一级污水过滤器分别与废水回收箱、二级污水过滤器以及污水检测箱连接，二级污水过滤器与污水检测箱连接，污水检测箱与净水箱连接，通过一、二级污水过滤器对废水进行过滤净化处理，然后通过污水检测箱内的水质检测装置保证排放至净水箱的水水质合格，从而减少了企业对环境产生的污染，同时降低企业生产成本。
权利要求书
1.一种洗染废水循环处理设备，包括废水回收箱(1)，一级污水过滤器(2)，二级污水过滤器(3)，污水检测箱(4)，净水箱(5)和中央控制模块，其特征在于，所述一级污水过滤器(2)分别与废水回收箱(1)、二级污水过滤器(3)以及污水检测箱(4)连接，所述二级污水过滤器(3)与污水检测箱(4)连接，所述污水检测箱(4)与净水箱(5)连接;
所述一级污水过滤器(2)与废水回收箱(1)之间设有用于把废水抽送至其内腔的第一抽水泵(21)，一级污水过滤器(2)内设有反渗透膜(22);
所述二级污水过滤器(3)与一级污水过滤器(2)之间设有用于把废水抽送至其内腔的第二抽水泵(31)，二级污水过滤器(3)的内腔分为液体腔和气体腔，液体腔内设有超声波过滤装置(32)，搅拌装置(33)，上液位传感装置(34)和下液位传感装置(35)，二级污水过滤器(3)的顶部设有投药装置(36)，其顶部对应气体腔位置的两侧分别设有进风机(37)和抽风机(38)，所述抽风机(38)与气体腔之间设有气体净化过滤装置;
所述污水检测箱(4)与一级污水过滤器(2)之间设有用于把废水抽送至一级污水过滤器(2)的第三抽水泵(41)，污水检测箱(4)内设有水质检测装置(42)，污水检测箱(4)与二级污水过滤器(3)之间设有用于把水抽送至其内腔的第四抽水泵(43);
所述净水箱(5)与污水检测箱(4)之间设有用于把废水抽送至其内腔的第五抽水泵(51);
所述第一、二、三、四、五抽水泵、投药装置(36)、超声波过滤装置(32)，搅拌装置(33)，上、下液位传感装置和水质检测装置(42)分别与中央控制模块电性连接。
2.根据权利要求1所述洗染废水循环处理设备，其特征在于：所述一级污水过滤器(2)和二级污水过滤器(3)上分别设有观察窗口，所述观察窗口上设有透明材质的门板。
说明书
一种洗染废水循环处理设备
技术领域
本实用新型涉及一种洗染废水 循环处理设备。
背景技术
随着人民群众生活水平的提高，洗衣和染布行业迅速发展，然而洗衣和染布行业在生产过程中会产生大量废水，废水如果不加以净化直接外排会导致环境污染，同时企业的用水量也会增加，导致生产成本提高。
因此，需要进一步改进。
发明内容
本实用新型的目的在于克服上述现有技术存在的不足，而提供一种洗染废水循环处理设备，其能够通过一、二级污水过滤器对废水进行过滤净化处理，然后通过污水检测箱内的水质检测装置保证排放至净水箱的水水质合格，从而减少了企业对环境产生的污染，同时降低企业生产成本。
本实用新型的目的是这样实现的：

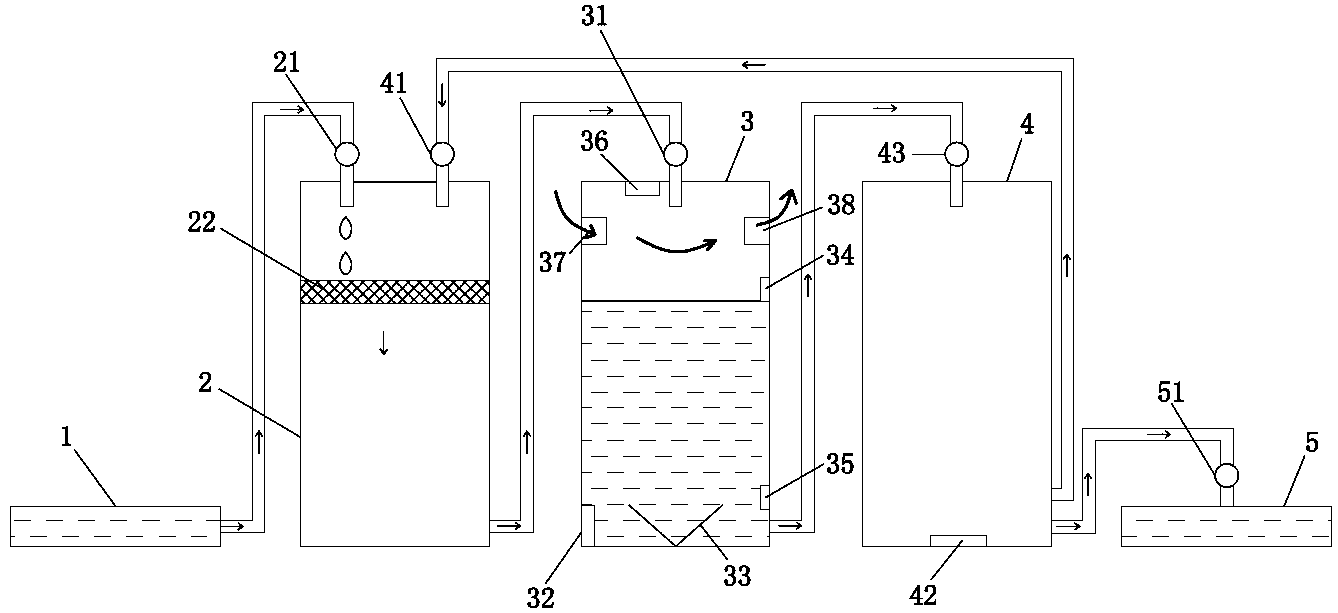

一种洗染废水循环处理设备，包括废水回收箱，一级污水过滤器，二级污水过滤器，污水检测箱，净水箱和中央控制模块，一级污水过滤器分别与废水回收箱、二级污水过滤器以及污水检测箱连接，二级污水过滤器与污水检测箱连接，污水检测箱与净水箱连接;
一级污水过滤器与废水回收箱之间设有用于把废水抽送至其内腔的第一抽水泵，一级污水过滤器内设有反渗透膜;
二级污水过滤器与一级污水过滤器之间设有用于把废水抽送至其内腔的第二抽水泵，二级污水过滤器的内腔分为液体腔和气体腔，液体腔内设有超声波过滤装置，搅拌装置，上液位传感装置和下液位传感装置，二级污水过滤器的顶部设有投药装置，其顶部对应气体腔位置的两侧分别设有进风机和抽风机，抽风机与气体腔之间设有气体净化过滤装置;
污水检测箱与一级污水过滤器之间设有用于把废水抽送至一级污水过滤器的第三抽水泵，污水检测箱内设有水质检测装置，污水检测箱与二级污水过滤器之间设有用于把水抽送至其内腔的第四抽水泵;
净水箱与污水检测箱之间设有用于把废水抽送至其内腔的第五抽水泵;
第一、二、三、四、五抽水泵、投药装置、超声波过滤装置，搅拌装置，上、下液位传感装置和水质检测装置分别与中央控制模块电性连接。
所述一级污水过滤器和二级污水过滤器上分别设有观察窗口，观察窗口上设有透明材质的门板。
本实用新型的有益效果是：
通过一、二级污水过滤器对废水进行过滤净化处理，然后通过污水检测箱内的水质检测装置保证排放至净水箱的水水质合格，从而减少了企业对环境产生的污染，同时降低企业生产成本，同时，用户在使用过程中观察更加方便。
