申请日2017.12.05
公开(公告)日2018.06.19
IPC分类号B23Q11/12
摘要
本实用新型公开了一种用于数控加工中心的废水回收利用装置，包括入水管道、处理箱和供水管道，所述处理箱内设有与箱底垂直的滤网，所述滤网由磁性材料制成;所述滤网将所述处理箱分隔成过滤部和供水部;所述供水部的底部设有气液泵;所述入水管道连接于所述过滤部，所述供水部的一端通过所述供水管道与数控机床的冷却水箱连接;所述供水管道上依次设有滤油器和抽水泵，其出水端的端口还设有过滤袋。本实用新型能有效的去除冷却废水中的铁屑和油泥混合物，使冷却水能够循环使用，既使得生产过程绿色环保，节约了大量水资源;而且避免了铁屑和油泥混合物堵塞数控机床的管路，保证了生产的顺利进行。
权利要求书
1.一种用于数控加工中心的废水回收利用装置，其特征在于，包括入水管道、处理箱和供水管道，所述处理箱内设有与箱底垂直的滤网，所述滤网上由磁性材料制成;所述滤网将所述处理箱分隔成过滤部和供水部;所述供水部的底部设有气液泵;所述入水管道连接于所述过滤部，所述供水部的一端通过所述供水管道与数控机床的冷却水箱连接;所述供水管道上依次设有滤油器和抽水泵，其出水端的端口还设有过滤袋。
2.根据权利要求1所述的用于数控加工中心的废水回收利用装置，其特征在于，所述处理箱的箱体内设有滑槽，所述滤网插入所述滑槽，可移动地设置于所述滑槽中。
3.根据权利要求1所述的用于数控加工中心的废水回收利用装置，其特征在于，所述滤网的顶部设有把手，设于所述滤网的顶部;所述把手设有轴孔，通过所述轴孔和转轴可转动连接于所述滤网。
4.根据权利要求1所述的用于数控加工中心的废水回收利用装置，其特征在于，还设有抽板，所述过滤部的底部设有滑槽，所述抽板活动设置于所述滑槽中。
5.根据权利要求1所述的用于数控加工中心的废水回收利用装置，其特征在于，所述过滤袋的开口处环绕设置有圆形金属圈，所述圆形金属圈可拆卸地套置于所述供水管道中。
6.根据权利要求1所述的用于数控加工中心的废水回收利用装置，其特征在于，所述磁性材料为强力磁铁。
说明书
一种用于数控加工中心的废水回收利用装置
技术领域
本实用新型涉及数控机床技术领域，具体是涉及一种用于数控加工中心的废水回收利用装置。
背景技术
在数控加工中心生产过程中，冷却水在冷却的同时会混入加工产生的金属废屑和油泥混合物，从而形成大量的冷却废水。而目前大多数厂家对冷却废水只是做简单的过滤便继续循环使用，但这样很容易造成金属废屑和油泥混合物堵塞机床的管道。
实用新型内容
本实用新型的目的是提供一种用于数控加工中心的废水回收利用装置，所述废水回收利用装置能有效地去除冷却废水中的铁屑和油泥混合物，使得冷却水可循环使用。
为实现上述目的，本实用新型采用如下技术方案：

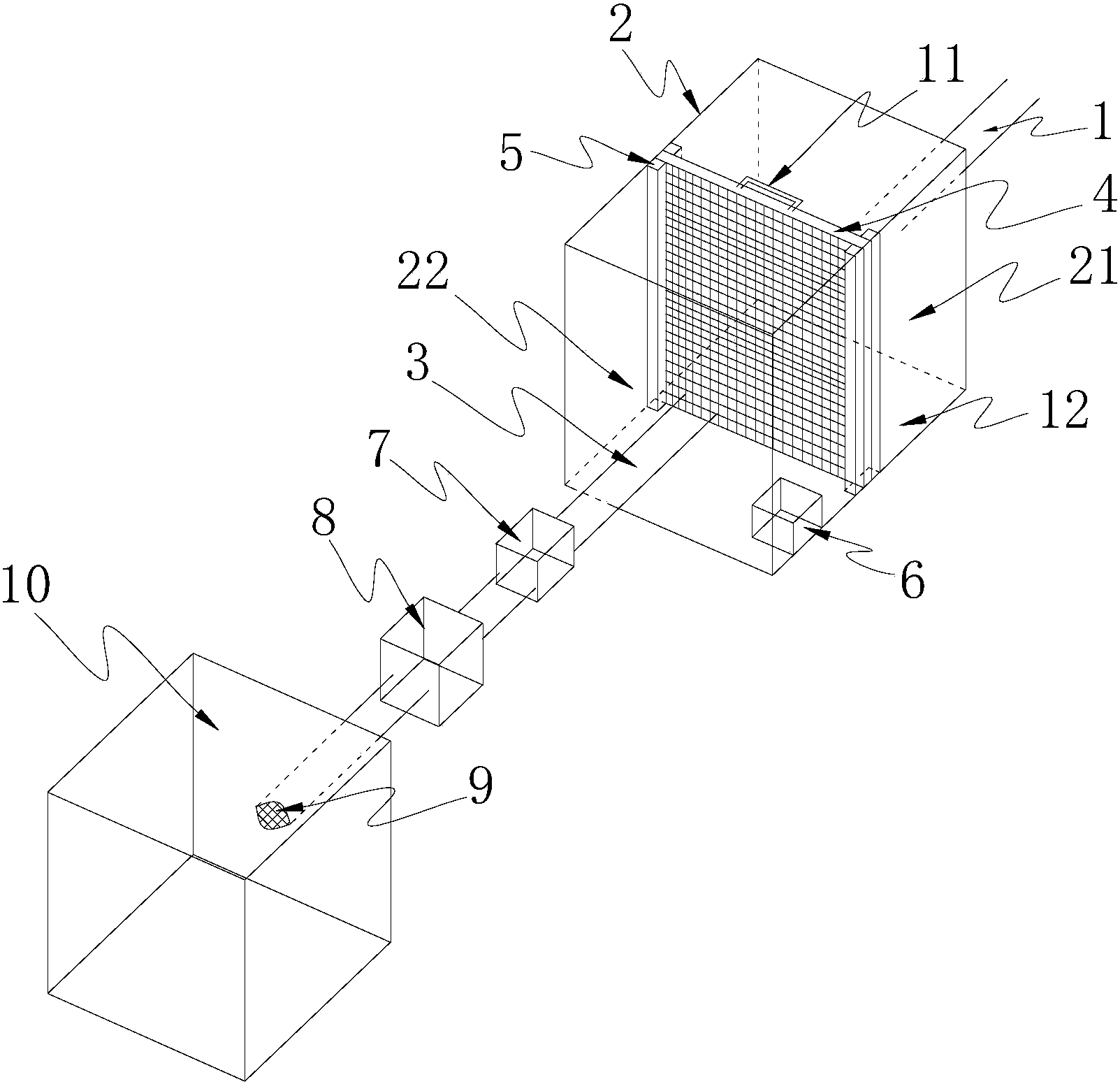

一种用于数控加工中心的废水回收利用装置，包括入水管道、处理箱和供水管道，所述处理箱内设有与箱底垂直的滤网，所述滤网由磁性材料制成;所述滤网将所述处理箱分隔成过滤部和供水部;所述供水部的底部设有气液泵;所述入水管道连接于所述过滤部，所述供水部的一端通过所述供水管道与数控机床的冷却水箱连接;所述供水管道上依次设有滤油器和抽水泵，其出水端的端口还设有过滤袋。
作为一种优选的技术方案，所述处理箱的箱体内设有滑槽，所述滤网插入所述滑槽，可移动地设置于所述滑槽中。
作为一种优选的技术方案，所述滤网的顶部设有把手，设于所述滤网的顶部;所述把手设有轴孔，通过所述轴孔与转轴可转动连接于所述滤网。
作为一种优选的技术方案，所述用于数控加工中心的废水回收利用装置还设有抽板，所述过滤部的底部设有滑槽，所述抽板活动设置于所述滑槽中。
作为一种优选的技术方案，所述过滤袋的开口处环绕设置有圆形金属圈，所述圆形金属圈可拆卸地套置于所述供水管道中。
作为一种优选的技术方案，所述磁性材料为强力磁铁。
本实用新型的有益效果在于：能有效的去除冷却废水中的铁屑和油泥混合物，使冷却水能够循环使用，这样一来既使得生产过程绿色环保，节约了大量水资源;而且避免了铁屑和油泥混合物堵塞数控机床的管路，保证了生产的顺利进行。
