申请日2018.07.12
公开(公告)日2019.04.09
IPC分类号C02F9/14; C02F3/12
摘要
本实用新型公开了一种双功能分散型生活污水处理设备，属于污水处理领域，以解决MBR膜生物反应器停运造成污水处理站瘫痪的问题。它包括依次连接的调节池、复合式MBR膜生物反应器、MBR出水池、沉淀池，复合式MBR膜生物反应器的内部设有MBR膜组件，沉淀池内设有中心筒，调节池的底部设有穿孔曝气管，复合式MBR膜生物反应器的底部设有曝气系统，复合式MBR膜生物反应器内设有生物载体填料。本实用新型实现了既能通过MBR膜过滤，又能通过沉淀池沉淀进行泥水分离的双功能一体化污水处理目的。
权利要求书

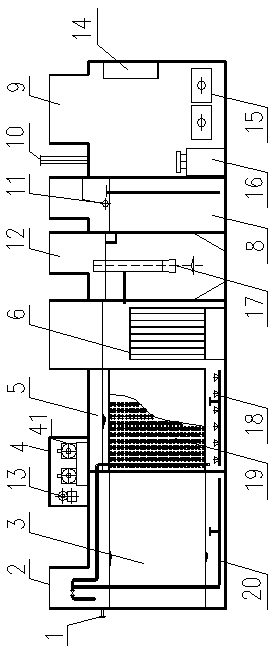

1.一种双功能分散型生活污水处理设备，其特征在于：包括依次连接的调节池(3)、复合式MBR膜生物反应器(5)、MBR出水池(7)、沉淀池(12)，复合式MBR膜生物反应器(5)的内部设有MBR膜组件(6)，沉淀池(12)内设有中心筒(17)，调节池(3)的底部设有穿孔曝气管(20)，复合式MBR膜生物反应器(5)的底部设有曝气系统(18)，复合式MBR膜生物反应器(5)内设有生物载体填料(19)。
2.根据权利要求1所述的一种双功能分散型生活污水处理设备，其特征在于：MBR出水池(7)的一侧设有清水池(8)，清水池(8)上设有溢流口(11)。
3.根据权利要求1或2所述的一种双功能分散型生活污水处理设备，其特征在于：所述中心筒上设有喇叭口和反射板。
4.根据权利要求3所述的一种双功能分散型生活污水处理设备，其特征在于：所述清水池(8)的一侧设有设备间(9)，设备间(9)内设有设备间通风管(10)、电控箱(14)、鼓风机(15)、加药桶(16)。
5.根据权利要求4所述的一种双功能分散型生活污水处理设备，其特征在于：所述调节池(3)内设有检修孔(2)。
6.根据权利要求5所述的一种双功能分散型生活污水处理设备，其特征在于：所述复合式MBR膜生物反应器(5)的顶部设有MBR设备箱(4)，MBR设备箱(4)中设有紫外线消毒器(13)。
说明书
一种双功能分散型生活污水处理设备
技术领域
本实用新型属于污水处理领域，具体涉及一种双功能分散型生活污水处理设备。
背景技术
地方部队、村镇、医疗机构等分散型集体，产生的污水无法汇入市政管网，又必须要处理。其污水量较小，水质类似于生活污水，可生化性较好。
处理设施一般采用地埋式/地上一体化污水处理设备;一体化污水处理设备工艺通常为：调节池+水解酸化+生物接触氧化+MBR膜生物反应器+消毒池，处理出水达到《城镇污水处理厂污染物排放标准》GB18918-2002中的一级A标准。
上述工艺中MBR膜生物反应器对运行人员的要求较高，运行过程包括产水、停止、反洗、清洗过程，清洗过程中需要加药剂，药剂量、配药浓度等都有严格的要求;然而上述单位污水处理站实际运行过程中缺少专业人才，特别是村镇污水处理站更是存在这类问题，导致污水处理站MBR膜组件难以长期稳定运行，MBR膜生物反应器运行过程中容易出现膜污染、堵塞、产水量下降等问题，同时，膜组件需要定期清洗;MBR膜生物反应器不能正常工作直接影响生物接触氧化池内混合液的泥水分离，最后造成污水处理站无法正常运行。
实用新型内容
本实用新型的目的是提供一种双功能分散型生活污水处理设备，以解决MBR膜生物反应器停运造成污水处理站瘫痪的问题。
本实用新型技术方案如下：一种双功能分散型生活污水处理设备，包括依次连接的调节池、复合式MBR膜生物反应器、MBR出水池、沉淀池，复合式MBR膜生物反应器的内部设有MBR膜组件，沉淀池内设有中心筒，调节池的底部设有穿孔曝气管，复合式MBR膜生物反应器的底部设有曝气系统，复合式MBR膜生物反应器内设有生物载体填料。
作为本实用新型的进一步改进，MBR出水池的一侧设有清水池，清水池上设有溢流口。
作为本实用新型的进一步改进，所述中心筒上设有喇叭口和反射板。
作为本实用新型的进一步改进，所述清水池的一侧设有设备间，设备间内设有设备间通风管、电控箱、鼓风机、加药桶。
作为本实用新型的进一步改进，所述调节池内设有检修孔。
作为本实用新型的进一步改进，所述复合式MBR膜生物反应器的顶部设有MBR设备箱，MBR设备箱中设有紫外线消毒器。
本实用新型双功能分散型生活污水处理设备内混合液的泥水分离方式由现有技术的MBR膜反应器一种改为MBR膜反应器和沉淀池两种，实现了既能通过MBR膜过滤，又能通过沉淀池沉淀进行泥水分离的双功能一体化污水处理目的。
本实用新型为生活污水的一体化处理设备，设备工艺为调节池+复合式MBR膜生物反应器+MBR出水池+沉淀池+消毒池+设备间。
本实用新型创新点：
(1)将传统工艺中的混合液泥水分离方式(沉淀池)与MBR膜组件组合作为生化工艺的泥水分离单元，避免了弊端，保证了系统的稳定运行。
(2)将设备间融入一体化设备末端，结构紧凑，省去了地上设备间，节省投资，符合分散型生活污水处理的特点。
本实用新型的优点：一体化污水处理设备的复合式膜生物反应器内混合液分离工艺正常可通过MBR膜反应器进行，当MBR膜组件出现问题时便可通过沉淀池分离;MBR膜组件出水单独设置储水池，池内清水可用于MBR膜组件反洗进水。剩余清水进入消毒池;沉淀池上清液直接进入消毒池。两种工艺的组合应用保证了一体化污水处理设备能够连续稳定的运行。生活污水可生化性好，进过微生物吸收、分解处理后，污水中的污染物得到有效降解;混合液经过沉淀池分离后上清液能够稳定达到《城镇污水处理厂污染物排放标准》GB18918-2002中的一级B标准。如果复合式膜生物反应器混合液一半分经过沉淀池分离，另一半经过MBR 膜生物反应器分离，两部分上清液混合后即能够稳定达到一级A标准;如此可降低MBR膜组件的数量，大大节省投资费用和运行费用，也可降低污水处理站的运行风险。
