申请日2018.07.13
公开(公告)日2019.02.01
IPC分类号C02F9/14; C02F11/121
摘要
本实用新型公开了一种污泥渗滤液污水收集装置，包括箱体，箱体的内部设置有与箱体相匹配的固定框，固定框的内壁固定连接有金属滤网，金属滤网的顶部设置有污泥泵，污泥泵的侧壁固定连接有输送管，输送管的一端贯穿箱体，且延伸至箱体的外部，固定框通过多个均匀设置的螺丝与箱体的内壁固定相连，金属滤网的下方设置有渗滤层，渗滤层的底部设置有带有孔隙的承托板，箱体的内侧壁开设有两个相对应的滑槽，承托板的两端分别延伸至两个滑槽的内部，且与滑槽的内壁滑动相连，两个滑槽的内顶部均开设有两个相对应的齿条槽。本实用新型利用渗滤层和收集箱来处理污泥渗滤液来实现使污泥不会污染土地的目的。
权利要求书

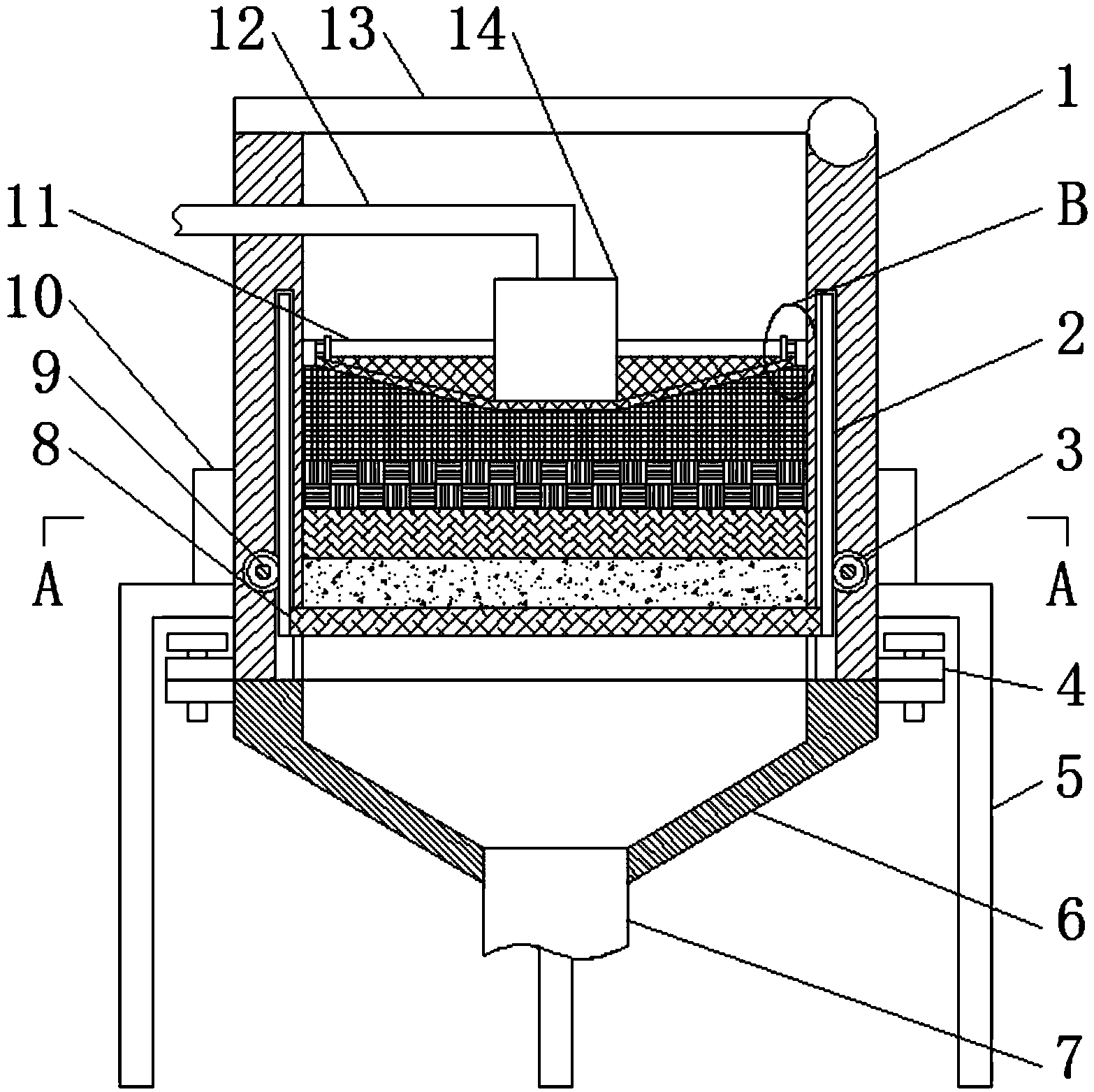

1.一种污泥渗滤液污水收集装置，包括箱体(1)，其特征在于，所述箱体(1)的内部设置有与箱体(1)相匹配的固定框(11)，所述固定框(11)的内壁固定连接有金属滤网(18)，所述金属滤网(18)的顶部设置有污泥泵(14)，所述污泥泵(14)的侧壁固定连接有输送管(12)，所述输送管(12)的一端贯穿箱体(1)，且延伸至箱体(1)的外部，所述固定框(11)通过多个均匀设置的螺丝与箱体(1)的内壁固定相连，所述金属滤网(18)的下方设置有渗滤层，所述渗滤层的底部设置有带有孔隙的承托板(8)，所述箱体(1)的内侧壁开设有两个相对应的滑槽，所述承托板(8)的两端分别延伸至两个滑槽的内部，且与滑槽的内壁滑动相连，两个所述滑槽的内顶部均开设有两个相对应的齿条槽，四个所述齿条槽的内壁均滑动连接有齿条(2)，四个所述齿条(2)的一端分别与承托板(8)的两端固定相连，所述箱体(1)的两侧内部均开设有水平方向设置的转槽，两个所述转槽的内壁均转动连接有转杆(9)，两个所述转杆(9)的侧壁均固定套接有与齿条(2)相啮合的第一齿轮(3)，所述箱体(1)的一侧固定连接有动力箱(10)，两个所述转杆(9)的一端均贯穿箱体(1)，且延伸至动力箱(10)的内部，所述动力箱(10)的内壁通过螺栓固定连接有电机(15)，所述电机(15)的输出轴通过联轴器与其中一个转杆(9)的末端固定相连，所述电机(15)的输出轴侧壁固定套接有第一链轮，所述动力箱(10)的侧壁转动连接有与电机(15)的输出轴相对应的固定杆，所述固定杆的侧壁固定套接有第二链轮，所述第一链轮和第二链轮共同绕接有链条(16)，所述固定杆的侧壁固定套接有第二齿轮，另一个所述转杆(9)位于动力箱(10)内的侧壁固定套接有第三齿轮(17)，所述第三齿轮(17)和第二齿轮相啮合。
2.根据权利要求1所述的一种污泥渗滤液污水收集装置，其特征在于，所述箱体(1)的底部开设有开口，所述箱体(1)的底部通过法兰(4)固定连接有与开口相连通的收集箱(6)，所述收集箱(6)的底部中心处固定连通有排水管(7)。
3.根据权利要求1所述的一种污泥渗滤液污水收集装置，其特征在于，所述渗滤层从上到下依次为砂砾层、炉渣层、反硝化带渗层和生物处理层。
4.根据权利要求1所述的一种污泥渗滤液污水收集装置，其特征在于，所述箱体(1)的顶部边缘处通过合页转动连接有密封盖(13)。
5.根据权利要求1所述的一种污泥渗滤液污水收集装置，其特征在于，所述渗滤层的顶部设有圆台形的凹槽，所述污泥泵(14)位于凹槽的内部。
6.根据权利要求1所述的一种污泥渗滤液污水收集装置，其特征在于，所述箱体(1)的侧壁底端固定连接有多个均匀设置的支撑腿(5)。
说明书
一种污泥渗滤液污水收集装置
技术领域
本实用新型涉及污泥污水处理技术领域，尤其涉及一种污泥渗滤液污水收集装置。
背景技术
近年来，在我国节能减排政策与积极财政的作用下，城镇污水处理得到了迅速发展,水环境治理也取得了显著成效。但同时，随着污水处理率的提高，污泥产量也不断增加，现有的污泥渗滤处理中，直接将污泥填埋在土地上，使污泥内的污水渗滤在土地内，然而污泥的渗滤液具有高污染性，会对土地造成污染。
实用新型内容
本实用新型的目的是为了解决现有技术中污泥渗滤液会污染土地的问题，而提出的一种污泥渗滤液污水收集装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污泥渗滤液污水收集装置，包括箱体，所述箱体的内部设置有与箱体相匹配的固定框，所述固定框的内壁固定连接有金属滤网，所述金属滤网的顶部设置有污泥泵，所述污泥泵的侧壁固定连接有输送管，所述输送管的一端贯穿箱体，且延伸至箱体的外部，所述固定框通过多个均匀设置的螺丝与箱体的内壁固定相连，所述金属滤网的下方设置有渗滤层，所述渗滤层的底部设置有带有孔隙的承托板，所述箱体的内侧壁开设有两个相对应的滑槽，所述承托板的两端分别延伸至两个滑槽的内部，且与滑槽的内壁滑动相连，两个所述滑槽的内顶部均开设有两个相对应的齿条槽，四个所述齿条槽的内壁均滑动连接有齿条，四个所述齿条的一端分别与承托板的两端固定相连，所述箱体的两侧内部均开设有水平方向设置的转槽，两个所述转槽的内壁均转动连接有转杆，两个所述转杆的侧壁均固定套接有与齿条相啮合的第一齿轮，所述箱体的一侧固定连接有动力箱，两个所述转杆的一端均贯穿箱体，且延伸至动力箱的内部，所述动力箱的内壁通过螺栓固定连接有电机，所述电机的输出轴通过联轴器与其中一个转杆的末端固定相连，所述电机的输出轴侧壁固定套接有第一链轮，所述动力箱的侧壁转动连接有与电机的输出轴相对应的固定杆，所述固定杆的侧壁固定套接有第二链轮，所述第一链轮和第二链轮共同绕接有链条，所述固定杆的侧壁固定套接有第二齿轮，另一个所述转杆位于动力箱内的侧壁固定套接有第三齿轮，所述第三齿轮和第二齿轮相啮合。
优选的，所述箱体的底部开设有开口，所述箱体的底部通过法兰固定连接有与开口相连通的收集箱，所述收集箱的底部中心处固定连通有排水管。
优选的，所述渗滤层从上到下依次为砂砾层、炉渣层、反硝化带渗层和生物处理层。
优选的，所述箱体的顶部边缘处通过合页转动连接有密封盖。
优选的，所述渗滤层的顶部设有圆台形的凹槽，所述污泥泵位于凹槽的内部。
优选的，所述箱体的侧壁底端固定连接有多个均匀设置的支撑腿。
与现有技术相比，本实用新型提供了一种污泥渗滤液污水收集装置，具备以下有益效果：
1、该污泥渗滤液污水收集装置，通过渗滤层的设置，污泥泵将外界待处理的污泥输送到箱体内，污泥通过污泥泵落在金属滤网上，金属滤网阻挡污泥中较大的杂质，防止杂质堆积在渗滤层上，长时间使用后，打开密封盖，拧开螺丝将固定框和金属滤网拿出，清理其上堆积的杂质，污泥与渗滤层中的砂砾层相接触，加速污泥中的污水析出，析出的污水在重力的作用下透过渗滤层，经过渗滤层中的反硝化带渗层和生物处理层，初步处理掉污水中的硝酸盐和有机污染物，并最终落在收集箱内，通过底部设置的排水管流向污水处理系统中，而处理后的污泥通过污泥泵和输送管被送出箱体外，进行进一步的处理，从而使污泥不会污染土地。
2、该污泥渗滤液污水收集装置，通过承托板的设置，当渗滤层饱和需要更换时，打开法兰卸下收集箱，此时启动电机，电机的输出轴带动其中一个转杆转动，转杆通过链条带动固定杆转动，固定杆旋转通过第二齿轮和第三齿轮的啮合带动另一个转杆转动，并且两个转杆的旋转方向相反，两个转杆分别通过第一齿轮带动齿条移动，并且由于两个转杆旋向相反，使得两边的齿条同步上升或下降，使得承托板能滑出箱体，此时可以方便对承托板上的渗透层进行更换。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型利用渗滤层和收集箱来处理污泥渗滤液来实现使污泥不会污染土地的目的。
