申请日2017.12.01
公开(公告)日2018.08.21
IPC分类号C02F9/04
摘要
本实用新型提供一种水处理生产线装置，包括生产线装置本体，所述生产线装置本体包括预处理单元和过滤单元，所述预处理单元包括除铁锰过滤器、精密过滤器和臭氧涡流混合器一，所述精密过滤器通过管道与除铁锰过滤器连接，所述臭氧涡流混合器一通过管道与精密过滤器连接，臭氧机组一通过管道与臭氧涡流混合器一连接，缓冲沉降蓄水箱通过管道与臭氧涡流混合器一连接，水处理原水泵通过管道与缓冲沉降蓄水箱连接，所述过滤单元包括多介质过滤器、活性炭过滤器、5um过滤器和1um过滤器，所述多介质过滤器通过管道分别与水处理原水泵和活性炭过滤器连接，该水处理生产线装置设计合理，净水效果好，效率高，安全可靠。
权利要求书

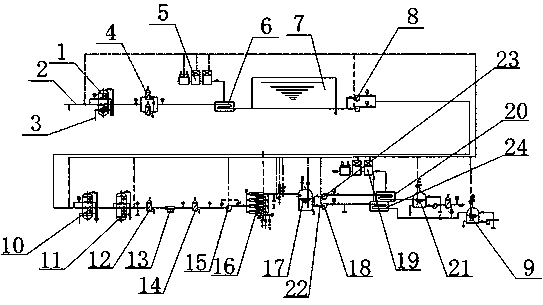

1.一种水处理生产线装置，包括生产线装置本体，其特征在于，所述生产线装置本体包括预处理单元和过滤单元，所述预处理单元包括除铁锰过滤器(1)、精密过滤器(4)和臭氧涡流混合器一(6)，所述除铁锰过滤器(1)上设置有进气管(3)，所述精密过滤器(4)通过管道(2)与除铁锰过滤器(1)连接，所述臭氧涡流混合器一(6)通过管道(2)与精密过滤器(4)连接，臭氧机组一(5)通过管道(2)与臭氧涡流混合器一(6)连接，缓冲沉降蓄水箱(7)通过管道(2)与臭氧涡流混合器一(6)连接，水处理原水泵(8)通过管道(2)与缓冲沉降蓄水箱(7)连接，所述过滤单元包括多介质过滤器(10)、活性炭过滤器(11)、5um过滤器(12)和1um过滤器(14)，所述多介质过滤器(10)通过管道(2)分别与水处理原水泵(8)和活性炭过滤器(11)连接，所述5um过滤器(12)通过管道(2)与活性炭过滤器(11)连接，所述5um过滤器(12)和1um过滤器(14)之间设置有UV管道紫外线(13)，所述UV管道紫外线(13)通过管道(2)分别与5um过滤器(12)和1um过滤器(14)连接，所述1um过滤器(14)的一侧设置有主机增压泵(15)，所述主机增压泵(15)通过管道(2)与1um过滤器(14)连接，主机系统(16)通过管道(2)与主机增压泵(15)连接，天然净水箱(17)设置在主机系统(16)的一侧，所述天然净水 箱(17)通过管道(2)与主机系统(16)连接，所述天然净水箱(17)的一侧设置有多支路管道(22)，中间水泵一(18)和中间水泵二(23)均通过多支路管道(22)与天然净水箱(17)连接，臭氧涡流混合器二(24)通过管道(2)与中间水泵一(18)连接，臭氧涡流混合器三(20)通过管道(2)与中间水泵二(23)连接，臭氧机组二(19)通过管道(2)分别与臭氧涡流混合器二(24)和臭氧涡流混合器三(20)连接，消毒臭氧混合缓冲水箱(9)通过管道(2)与臭氧涡流混合器二(24)连接，灌装臭氧混合缓冲水箱(21)通过管道(2)与臭氧涡流混合器三(20)连接。
2.根据权利要求1所述的一种水处理生产线装置，其特征在于：所述水处理原水泵(8)的数量为2个。
3.根据权利要求1所述的一种水处理生产线装置，其特征在于：所述多支路管道(22)包括支路一和支路二。
4.根据权利要求1所述的一种水处理生产线装置，其特征在于：所述臭氧机组一(5)和臭氧机组二(19)上均设置有气源进口。
说明书
一种水处理生产线装置
技术领域
本实用新型涉及水处理设备技术领域，具体为一种水处理生产线装置。
背景技术
水是生命之源，无论是工业上还是日常生活中人们各方各面都在用到水，随着时代和工业的发展，人们的生活水平不断提高，但是随之带来的是严重的水污染，现在许多地方大部分水源都不能直接饮用，水源必须要经过加工处理才能够饮用，人们对饮用水的质量非常重视，但是，现在市场上的饮用水有很大一部分是不达标的，或者是纯净水，纯净水里面含的矿物质非常少，不利于人们的身体健康，饮用水不达标最主要的原因就是水处理的工艺流程不合理和生产过程中水源受到污染，为此，本实用新型提供一种水处理生产线装置，此水处理生产线装置设置了预处理单元，预处理单元能够除去水源中的铁和锰，并且能够对水源进行初步的杀毒处理，能够有效的提高水处理的质量和效率，为后面的过滤单元做准备，过滤单元设置了多介质过滤器、活性炭过滤器、5um过滤器和1um过滤器，能够对水源进行层层过滤，过滤掉水源中的杂质，效率高，然后对水源进行深度消毒，此水处理生产线装置是流水线式对水源加工，效率高，质量好，并且保留了水源中的矿物质，有利于饮用者的健康。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种水处理生产线装置，以解决上述背景技术中提出的问题,本实用新型设计合理，净水效果好，效率高，安全可靠。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种水处理生产线装置，包括生产线装置本体，所述生产线装置本体包括预处理单元和过滤单元，所述预处理单元包括除铁锰过滤器、精密过滤器和臭氧涡流混合器一，所述除铁锰过滤器上设置有进气管，所述精密过滤器通过管道与除铁锰过滤器连接，所述臭氧涡流混合器一通过管道与精密过滤器连接，臭氧机组一通过管道与臭氧涡流混合器一连接，缓冲沉降蓄水箱通过管道与臭氧涡流混合器一连接，水处理原水泵通过管道与缓冲沉降蓄水箱连接，所述过滤单元包括多介质过滤器、活性炭过滤器、5um过滤器和1um过滤器，所述多介质过滤器通过管道分别与水处理原水泵和活性炭过滤器连接，所述5um过滤器通过管道与活性炭过滤器连接，所述5um过滤器和1um过滤器之间设置有UV管道紫外线，所述UV管道紫外线通过管道分别与5um过滤器和1um过滤器连接，所述1um过滤器的一侧设置有主机增压泵，所述主机增压泵通过管道与1um过滤器连接，主机系统通过管道与主机增压泵连接，天然净水箱设置在主机系统的一侧，所述天然净水箱通过管道与主机系统连接，所述天然净水箱的一侧设置有多支路管道，中间水泵一和中间水泵二均通过多支路管道与天然净水箱连接，臭氧涡流混合器二通过管道与中间水泵一连接，臭氧涡流混合器三通过管道与中间水泵二连接，臭氧机组二通过管道分别与臭氧涡流混合器二和臭氧涡流混合器三连接，消毒臭氧混合缓冲水箱通过管道与臭氧涡流混合器二连接，灌装臭氧混合缓冲水箱通过管道与臭氧涡流混合器三连接。
作为本实用新型的一种优选实施方式，所述水处理原水泵的数量为2个。
作为本实用新型的一种优选实施方式，所述多支路管道包括支路一和支路二。
作为本实用新型的一种优选实施方式，所述臭氧机组一和臭氧机组二上均设置有气源进口。
本实用新型的有益效果：本实用新型的一种水处理生产线装置，包括除铁锰过滤器、管道、进气管、精密过滤器、臭氧机组一、臭氧涡流混合器一、缓冲沉降蓄水箱、水处理原水泵、消毒臭氧混合缓冲水箱、多介质过滤器、活性炭过滤器、5um过滤器、UV管道紫外线、1um过滤器、主机增压泵、主机系统、天然净水箱、中间水泵一、臭氧机组二、臭氧涡流混合器三、灌装臭氧混合缓冲水箱、多支路管道、中间水泵二和臭氧涡流混合器二。
1.此水处理生产线装置是流水线式对水源加工，效率高，质量好，并且保留了水源中的矿物质，有利于饮用者的健康。
2.此水处理生产线装置设置了预处理单元，预处理单元能够除去水源中的铁和锰，并且能够对水源进行初步的杀毒处理，能够有效的提高水处理的质量和效率，为后面的过滤单元做准备。
3.过滤单元设置了多介质过滤器、活性炭过滤器、5um过滤器和1um过滤器，能够对水源进行层层过滤，过滤掉水源中的杂质，然后对水源进行深度消毒，能够有效的保证水的质量。
4.该水处理生产线装置设计合理，净水效果好，效率高，安全可靠。
