申请日2018.07.20
公开(公告)日2018.11.27
IPC分类号C02F9/14; C02F3/28; B01D29/03; B01D29/58
摘要
本发明公开了一种医疗废水处理装置，包括过滤罐、水解酸化罐、接触氧化罐和消毒罐，所述过滤罐的过滤罐入口连接进污管，过滤罐内设有多个栅格过滤板，所述过滤罐的下端设有过滤罐出口，所述水解酸化罐内设有水解酸化填料，所述接触氧化罐中设有多层生物膜，所述接触氧化罐的接触氧化罐出口通过二号输送管连接消毒罐入口，消毒罐上设有消毒剂注料口，所述消毒罐上设有消毒罐出口，消毒罐出口连接排污管，通过过滤罐、水解酸化罐、接触氧化罐和消毒罐对医疗废水进行流程式综合处理，全面的彻底的净化医疗废水，使医疗废水的排放达到相关标准，本发明实用性强、操作简单、易于使用和和推广。
权利要求书

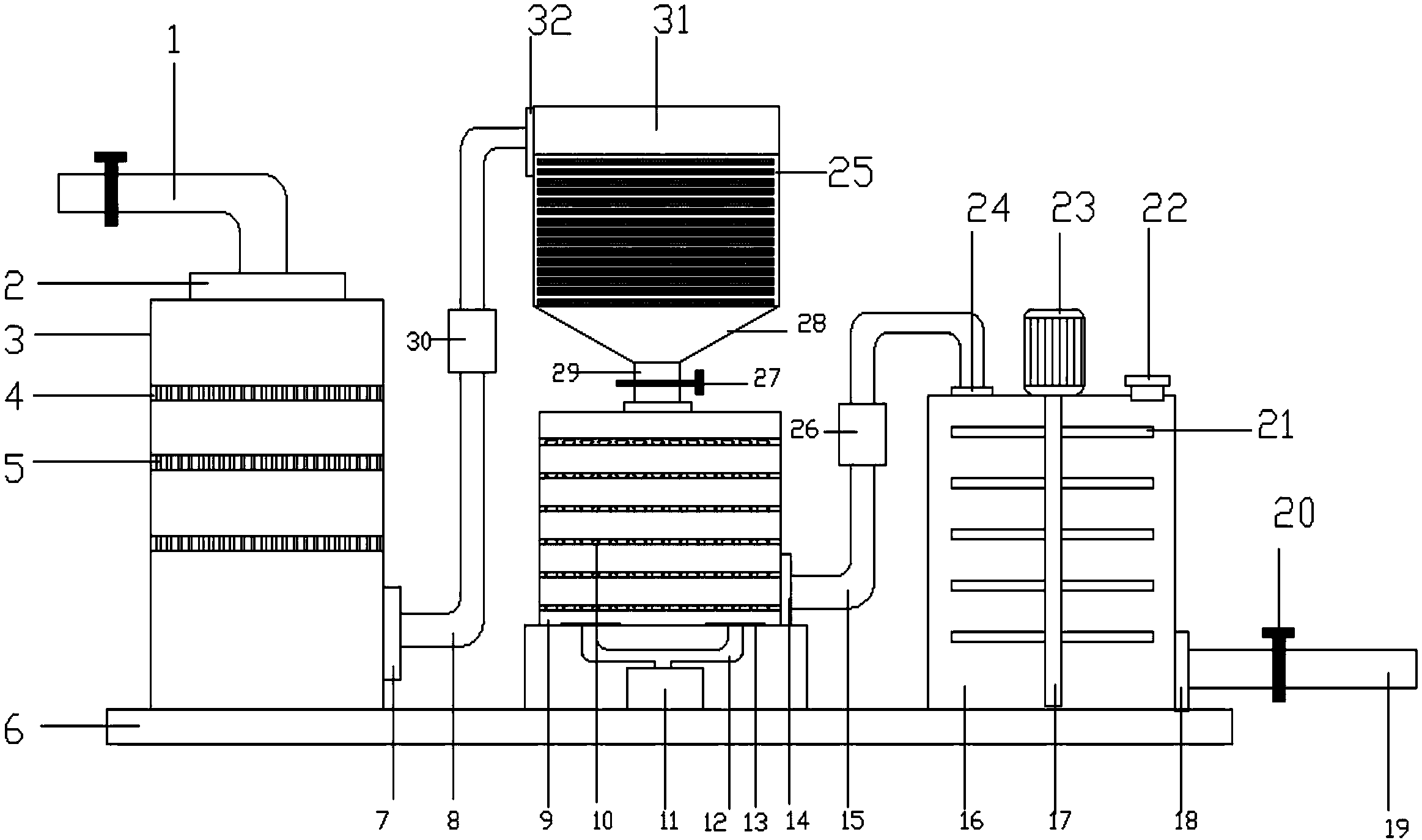

1.一种医疗废水处理装置，包括过滤罐(3)、水解酸化罐(31)、接触氧化罐(9)和消毒罐(16)，其特征在于，所述过滤罐(3)的过滤罐入口(2)连接进污管(1)，过滤罐(3)内设有多个栅格过滤板(4)，栅格过滤板(4)上设有密集的栅格孔(5)，所述过滤罐(3)的下端设有过滤罐出口(7)，过滤罐出口(7)通过一号输送管(8)连接水解酸化罐(31)的水解酸化罐入口(32)，所述水解酸化罐(31)内设有水解酸化填料(25)，所述水解酸化罐(31)的下端设有下料斗(28)，下料斗(28)下端通过连接管(29)连接接触氧化罐(9)，所述接触氧化罐(9)中设有多层生物膜(10)，所述接触氧化罐(9)的接触氧化罐出口(14)通过二号输送管(15)连接消毒罐入口(24)，消毒罐(16)上设有消毒剂注料口(22)，所述消毒罐(16)上设有消毒罐出口(18)，消毒罐出口(18)连接排污管(19)。
2.根据权利要求1所述的医疗废水处理装置，其特征在于，所述进污管(1)和排污管(19)上均设有污水控制阀(20)。
3.根据权利要求1所述的医疗废水处理装置，其特征在于，所述一号输送管(8)上设有一号输送泵(30)，二号输送管(15)上设有二号输送泵(26)。
4.根据权利要求1所述的医疗废水处理装置，其特征在于，所述水解酸化罐(31)中的水解酸化填料(25)包括厌氧菌填料层(33)和兼性菌填料层(34)，所述厌氧菌填料层(33)和兼性菌填料层(34)差错密集设置在水解酸化罐(31)内。
5.根据权利要求1所述的医疗废水处理装置，其特征在于，所述连接管(29)上设有流量控制阀(27)。
6.根据权利要求1所述的医疗废水处理装置，其特征在于，所述接触氧化罐(9)的下端设有若干曝气口(13)，曝气口(13)通过输气管(12)连接罗茨风机(11)，所述罗茨风机(11)和输气管(12)均位于接触氧化罐(9)外侧。
7.根据权利要求1所述的医疗废水处理装置，其特征在于，所述消毒罐(16)通过消毒剂注料口(22)添加的消毒剂为二氧化氯。
8.根据权利要求1所述的医疗废水处理装置，其特征在于，所述消毒罐(16)的上端设有搅拌电机(23)，搅拌电机(23)的输出轴连接转轴(17)，转轴(17)上对称设有多组搅拌叶(21)。
9.根据权利要求1所述的医疗废水处理装置，其特征在于，所述过滤罐(3)、接触氧化罐(9)胡消毒罐(16)安装在基座(6)上。
10.根据权利要求1所述的医疗废水处理装置，其特征在于，所述过滤罐(3)包括内罐体(35)和外罐体(36)，所述内罐体(35)套接在外罐体(36)内，内罐体(35)和外罐体(36)连接处设有密封圈(37)。
说明书
一种医疗废水处理装置
技术领域
本发明涉及水处理设备领域，具体是一种医疗废水处理装置。
背景技术
医疗机构污水中含有一些特殊的污染物，如药物、消毒剂、诊断用剂以及大量的病原性微生物、寄生虫卵及各种病毒，包括蛔虫卵、肝炎病毒、结核菌等，根据国家相关法规固定，医院需增设相应的医疗废水处理装置，使其排放的废水达到规定的排放标准。
在一些中大型的医院中常常设置大型的医疗废水处理装置，需要动用大量资金和人力，通过土建工程和大型的罐、池类设置对医疗废水进行处理，对于一些小的乡镇医院和偏远地区经济医疗条件较为落后的医院，没有条件搭建大型医疗废水处理装置，因此只能采用一些小型的废水处理装置，现有的小型医疗废水处理装置结构过于简单、程序单一、对废水的处理净化效果差，很难使医疗废水净化达到国家规定的排放标准。
发明内容
本发明的目的在于提供一种医疗废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种医疗废水处理装置，包括过滤罐、水解酸化罐、接触氧化罐和消毒罐，所述过滤罐的过滤罐入口连接进污管，过滤罐内设有多个栅格过滤板，栅格过滤板上设有密集的栅格孔，所述过滤罐的下端设有过滤罐出口，过滤罐出口通过一号输送管连接水解酸化罐的水解酸化罐入口，所述水解酸化罐内设有水解酸化填料，所述水解酸化罐的下端设有下料斗，下料斗下端通过连接管连接接触氧化罐，所述接触氧化罐中设有多层生物膜，所述接触氧化罐的接触氧化罐出口通过二号输送管连接消毒罐入口，消毒罐上设有消毒剂注料口，所述消毒罐上设有消毒罐出口，消毒罐出口连接排污管。
作为本发明进一步的方案：所述进污管和排污管上均设有污水控制阀。
作为本发明再进一步的方案：所述一号输送管上设有一号输送泵，二号输送管上设有二号输送泵。
作为本发明再进一步的方案：所述水解酸化罐中的水解酸化填料包括厌氧菌填料层和兼性菌填料层，所述厌氧菌填料层和兼性菌填料层差错密集设置在水解酸化罐内。
作为本发明再进一步的方案：所述连接管上设有流量控制阀。
作为本发明再进一步的方案：所述接触氧化罐的下端设有若干曝气口，曝气口通过输气管连接罗茨风机，所述罗茨风机和输气管均位于接触氧化罐外侧。
作为本发明再进一步的方案：所述消毒罐通过消毒剂注料口添加的消毒剂为二氧化氯。
作为本发明再进一步的方案：所述消毒罐的上端设有搅拌电机，搅拌电机的输出轴连接转轴，转轴上对称设有多组搅拌叶。
作为本发明再进一步的方案：所述过滤罐、接触氧化罐胡消毒罐安装在基座上。
作为本发明再进一步的方案：所述过滤罐包括内罐体和外罐体，所述内罐体套接在外罐体内，内罐体和外罐体连接处设有密封圈。
与现有技术相比，本发明的有益效果是：过滤罐内设有多个栅格过滤板，栅格过滤板上设有密集的栅格孔，通过栅格过滤板上密集的栅格孔对废水进行初步的过滤，除去医疗废水中较大的颗粒杂物、悬浮物和漂浮物，便于后续处理工序的开展，所述过滤罐的下端设有过滤罐出口，过滤罐出口通过一号输送管连接水解酸化罐的水解酸化罐入口，所述水解酸化罐内设有水解酸化填料，通过水解酸化填料对医疗废水进行水解和酸化，降解废水中需要被氧化还原的物质和微生物代谢产物，提高废水的可生化性，所述水解酸化罐的下端设有下料斗，下料斗下端通过连接管连接接触氧化罐，所述接触氧化罐中设有多层生物膜，通过废水与生物膜的侵泡接触时微生物在新陈代谢功能的作用下，除去废水中的有机物，使废水得以净化，所述接触氧化罐的接触氧化罐出口通过二号输送管连接消毒罐入口，消毒罐上设有消毒剂注料口，通过消毒剂注料口将消毒罐内投注消毒剂，对污水进行最后的消毒处理，使废水无毒化，所述消毒罐上设有消毒罐出口，消毒罐出口连接排污管，处理完毕的医疗废水通过排污管排出，通过过滤罐、水解酸化罐、接触氧化罐和消毒罐对医疗废水进行流程式综合处理，全面的彻底的净化医疗废水，使医疗废水的排放达到相关标准，且设备整体结构简单，操作方便，完全使用于小的乡镇医院和偏远地区经济医疗条件较为落后的医院的医疗废水处理，解决其医疗废水处理的难题，本发明实用性强、操作简单、易于使用和和推广。
