申请日2018.03.14
公开(公告)日2018.12.07
IPC分类号C02F7/00
摘要
本实用新型公开了一种污水处理增氧装置，包括支架，所述支架顶端上设置有电机，电机输出轴上设置有转盘，转盘下表面设置有高低不平的硬质凸起，所述支架底部设置有水箱，所述水箱侧壁设置有若干进水孔，所述顶部设置有出水口，水箱上表面固定安装有水泵室，水泵室内设置有水泵，所述水泵的进水管连接出水口，水泵的出水管连接喷头，所述喷头对应设置在转盘的正下方。本实用新型具有体积小，能耗低的特点，通过水泵将污水抽起后喷洒在硬质凸起上，使污水与硬质凸起撞击后，洒落在水池内，实现增氧，同时转盘旋转，使得撞击力度更强，增氧效果更佳明显。
权利要求书

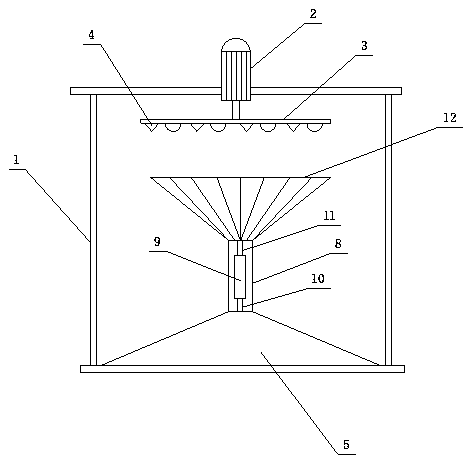

1.一种污水处理增氧装置，其特征在于：包括支架(1)，所述支架(1)顶端上设置有电机(2)，电机(2)输出轴上设置有转盘(3)，转盘(3)下表面设置有若干硬质凸起(4)，所述支架(1)底部设置有水箱(5)，所述水箱(5)侧壁设置有若干进水孔(6)，所述水箱(5)顶部设置有出水口(7)，水箱(5)上表面固定安装有水泵室(8)，水泵室(8)内设置有水泵(9)，所述水泵(9)的进水管(10)连接出水口(7)，水泵(9)的出水管(11)连接喷头(12)，所述喷头(12)对应设置在转盘(3)的正下方。
2.根据权利要求1所述的一种污水处理增氧装置，其特征在于：所述进水孔(6)均匀倾斜开设在水箱(5)侧壁上，且进水孔(6)处设置有过滤层。
3.根据权利要求1所述的一种污水处理增氧装置，其特征在于：所述转盘(3)下表面高度低于喷头(12)喷出的水柱高度。
4.根据权利要求1所述的一种污水处理增氧装置，其特征在于：所述出水口(7)与进水管(10)连接处设置有密封圈。
5.根据权利要求1所述的一种污水处理增氧装置，其特征在于：所述出水管(11)与喷头(12)连接处设置密封圈。
说明书
一种污水处理增氧装置
技术领域
本实用新型属于环保设备技术领域，特别是涉及一种污水处理增氧装置。
背景技术
在我们的生活环境中，每天都有大量的生活污水和工业污水被排放，在生活污水中存在大量的有机物，厌氧微生物、病毒和细菌;在工业废水中，含有重金属粒子，这些污水中，需要在氧充足的条件下才能沉淀金属粒子或消灭厌氧微生物、病毒和细菌，而现有污水处理厂的增氧设备比较庞大、能耗大，维护成本高，增氧效果不明显。
因此，如何解决上述问题成为本领域人员研究的重点。
实用新型内容
本实用新型的目的就是提供一种污水处理增氧装置，能完全解决上述现有技术的不足之处。
本实用新型的目的通过下述技术方案来实现：
一种污水处理增氧装置，包括支架，所述支架顶端上设置有电机，电机输出轴上设置有转盘，转盘下表面设置有若干硬质凸起，所述支架底部设置有水箱，所述水箱侧壁设置有若干进水孔，所述顶部设置有出水口，水箱上表面固定安装有水泵室，水泵室内设置有水泵，所述水泵的进水管连接出水口，水泵的出水管连接喷头，所述喷头对应设置在转盘的正下方。
作为优选，所述进水孔均匀倾斜开设在水箱侧壁上，且进水口处设置有过滤层。
采用上述设计方案，可以减少杂质进入水箱内，避免阻塞水泵和喷头。
作为优选，所述转盘下表面高度低于喷头喷出的水柱高度。
采用上述设计方案，保证喷出的水柱具有撞击硬质凸起的动能，使撞击后的水柱四溅，增氧效果显著。
作为优选，所述出水口与进水管连接处设置密封圈。
作为优选，所述出水管与喷头连接处设置密封圈。
采用上述设计方案，保证连接密封性好，避免污水影响水泵室卫生。
与现有技术相比，本实用新型的有益效果在于：
本实用新型结构简单，设计合理，具有体积小，能耗低的特点，而且通过水泵将污水抽起后喷洒在硬质凸起上，使污水与硬质凸起撞击后，洒落在水池内，实现增氧，同时转盘旋转，使得撞击力度更强，增氧效果更佳明显。
