申请日2018.03.12
公开(公告)日2018.07.17
IPC分类号C02F9/06; C02F101/20
摘要
本发明公开了一种环保污水翻转治理装置，包括进水管、处理箱、转筒、翻转板、加热器、压滤箱、滤板、弹簧、出水管、集气罐、杂质排出管和电离棒，所述的处理箱顶端侧壁与进水管连接，处理箱内部设有转筒，转筒外沿壁均匀设有翻转板，处理箱内壁具有设有多组消泡尖刺，处理箱内部设有电离棒，处理箱内壁安装加热器，处理箱侧壁安装计时器，处理箱顶端通过通气管与集气罐连通，处理箱底端设有倾斜导板，倾斜导板最低端通过输液管与压滤箱底端连通，压滤箱顶端设有出水管，压滤箱底端设有杂质排出管。本发明提高污水处理效率和效果，提高环保安全性，结构简单，成本低廉，使用方便，利于推广。
权利要求书

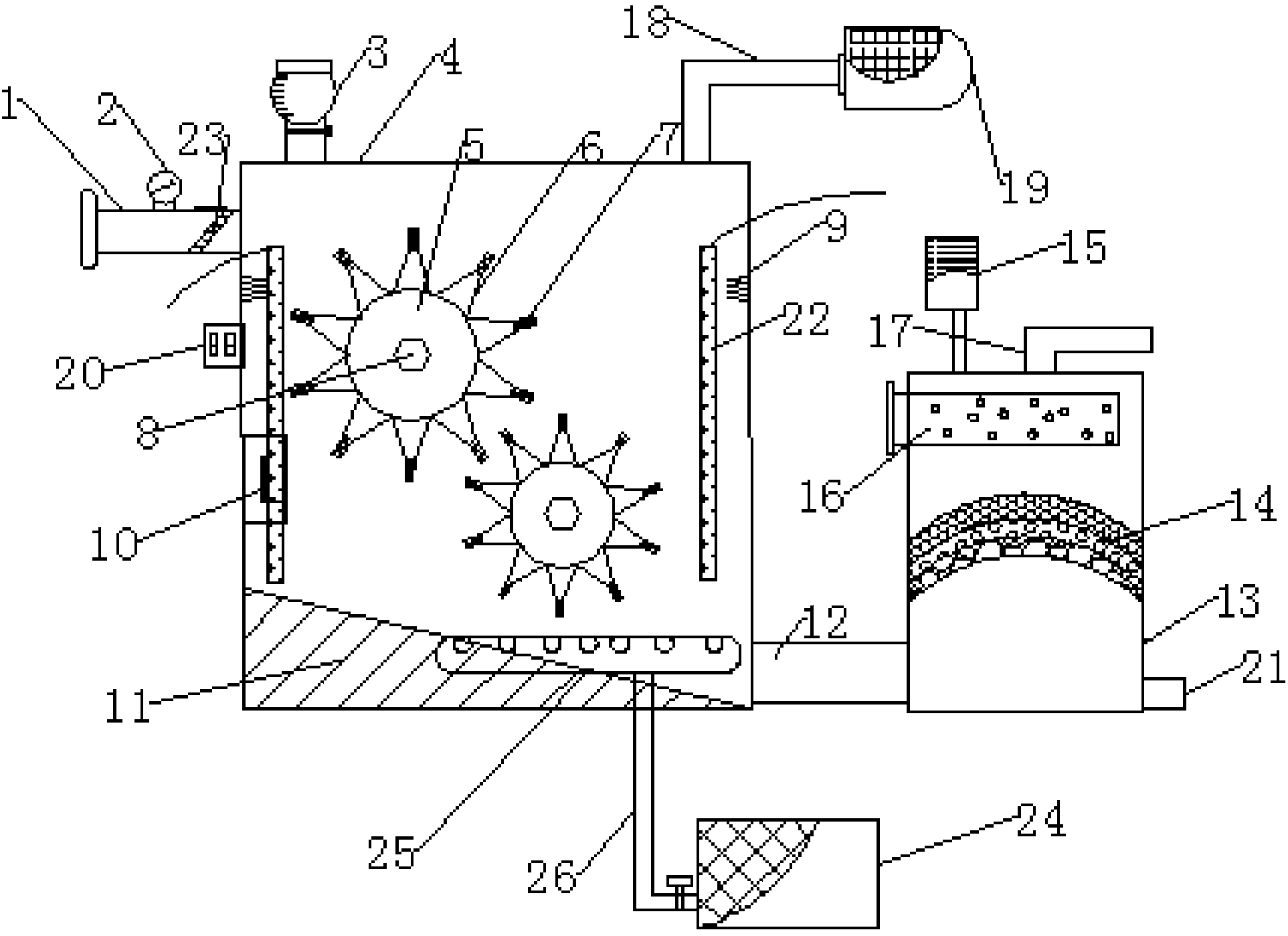

1.一种环保污水翻转治理装置，包括进水管(1)、药剂添加管(3)、处理箱(4)、转筒(5)、翻转板(6)、毛刷(7)、转轴(8)、消泡尖刺(9)、加热器(10)、压滤箱(13)、多层过滤拱板(14)、负压机(15)、吸附罐(16)、出水管(17)、集气罐(19)、杂质排出管(21)、电离棒(22)、栅格(23)和曝气机(24)， 其特征在于，所述的处理箱(4)顶端侧壁与进水管(1)连接，进水管(1)上安装流量计(2)，进水管(1)内部倾斜设有栅格(23)，处理箱(4)顶端设有药剂添加管(3)，处理箱(4)内部设有转筒(5)，转筒(5)中心位置设有转轴(8)，转轴(8)与外部电机连接，转筒(5)设有两组，转筒(5)外沿壁均匀设有翻转板(6)，转轴(8)与处理箱(4)侧壁活动连接，翻转板(6)端头出设有毛刷(7)，处理箱(4)底端与曝气机(24)连通，曝气机(24)上设有曝气管(26)，曝气管(26)出口端与喷排(25)连接，喷排(25)设置在处理箱(4)内部底端，处理箱(4)内壁具有设有多组消泡尖刺(9)，处理箱(4)内部设有电离棒(22)，处理箱(4)内壁安装加热器(10)，处理箱(4)侧壁安装计时器(20)，处理箱(4)顶端通过通气管(18)与集气罐(19)连通，处理箱(4)底端设有倾斜导板(11)，倾斜导板(11)最低端通过输液管(12)与压滤箱(13)底端连通，压滤箱(13)内部设有多层过滤拱板(14)，压滤箱(13)顶端与负压机(15)连通，压滤箱(13)内部设有吸附罐(16)，压滤箱(13)顶端设有出水管(17)，压滤箱(13)底端设有杂质排出管(21)。
2.根据权利要求1所述的环保污水高效压滤处理装置，其特征在于，所述的药剂添加管(3)上设有刻度。
3.根据权利要求1所述的环保污水高效压滤处理装置，其特征在于，所述的栅格(23)最低端远离处理箱(4)设置，栅格(23)最高端外侧顶端设有密封盖。
4.根据权利要求1所述的环保污水高效压滤处理装置，其特征在于，所述的转轴(8)与处理箱(4)侧壁连接出设有密封圈。
5.根据权利要求1所述的环保污水高效压滤处理装置，其特征在于，所述的电离棒(22)与外部调频电源连接。
6.根据权利要求1所述的环保污水高效压滤处理装置，其特征在于，所述的输液管(12)上设有控制阀。
7.根据权利要求1所述的环保污水高效压滤处理装置，其特征在于，所述的吸附罐(16)与压滤箱(13)可拆卸连接，吸附罐(16)内部装有活性炭吸附剂，吸附罐(16)外壁均匀设有通孔。
说明书
一种环保污水翻转治理装置
技术领域
本发明涉及一种环保领域，具体是一种环保污水翻转治理装置。
背景技术
近几年环境污染的问题越来越严重，环境污染会给生态系统造成直接的破坏和影响，如沙漠化、森林破坏、也会给生态系统和人类社会造成间接的危害，有时这种间接的环境效应的危害比当时造成的直接危害更大，也更难消除。例如，温室效应、酸雨、和臭氧层破坏就是由大气污染衍生出的环境效应。这 种由环境污染衍生的环境效应具有滞后性，往往在污染发生的当时不易被察觉或预料到，然而一旦发生就表示环境污染已经发展到相当严重的地步。当然，环境污染的最直接、最容易被人所感受的后果是使人类环境的质量下降，影响人类的生活质量、身体健康和生产活动。例如城市的空气污染造成空气污浊，人们的发病率上升等等;水污染使水环境质量恶化，饮用水源的质量普遍下降，威胁人的身体健康，引起胎儿早产或畸形等等。严重的污染事件不仅带来健康问题，也造成社会问题。随着污染的加剧和人们环境意识的提高，由于污染引起的人群纠纷和冲突逐年增加。其中水污染是重要的一个课题，水是生命之源，水污染中有一部分是生活污水问题，生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，其中生活污水中磷的富氧化尤为严重，现有的污水处理装置一般成本较高，消耗能量大，难以符合中小型企业的要求。
发明内容
本发明的目的在于提供一种环保污水翻转治理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保污水翻转治理装置，包括进水管、药剂添加管、处理箱、转筒、翻转板、毛刷、转轴、消泡尖刺、加热器、压滤箱、多层过滤拱板、负压机、吸附罐、出水管、集气罐、杂质排出管、电离棒、栅格和曝气机，所述的处理箱顶端侧壁与进水管连接，进水管上安装流量计，进水管内部倾斜设有栅格，处理箱顶端设有药剂添加管，处理箱内部设有转筒，转筒中心位置设有转轴，转轴与外部电机连接，转筒设有两组，转筒外沿壁均匀设有翻转板，转轴与处理箱侧壁活动连接，翻转板端头出设有毛刷，处理箱底端与曝气机连通，曝气机上设有曝气管，曝气管出口端与喷排连接，喷排设置在处理箱内部底端，处理箱内壁具有设有多组消泡尖刺，处理箱内部设有电离棒，处理箱内壁安装加热器，处理箱侧壁安装计时器，处理箱顶端通过通气管与集气罐连通，处理箱底端设有倾斜导板，倾斜导板最低端通过输液管与压滤箱底端连通，压滤箱内部设有多层过滤拱板，压滤箱顶端与负压机连通，压滤箱内部设有吸附罐，压滤箱顶端设有出水管，压滤箱底端设有杂质排出管。
作为本发明进一步的方案：所述的药剂添加管上设有刻度。
作为本发明再进一步的方案：所述的栅格最低端远离处理箱设置，栅格最高端外侧顶端设有密封盖。
作为本发明再进一步的方案：所述的转轴与处理箱侧壁连接出设有密封圈。
作为本发明再进一步的方案：所述的电离棒与外部调频电源连接。
作为本发明再进一步的方案：所述的输液管上设有控制阀。
作为本发明再进一步的方案：所述的吸附罐与压滤箱可拆卸连接，吸附罐内部装有活性炭吸附剂，吸附罐外壁均匀设有通孔。
与现有技术相比，本发明的有益效果是：本发明通过流量计记录进入处理箱内的水量，保证一次处理合适的水量，避免过多或过少影响污水的处理，提高处理效率和效果，通过栅格将污水中大的垃圾树枝等垃圾拦下，避免其影响污水后续的处理，倾斜设置的栅格减少污水冲击带走垃圾，通过定时打开密封盖将栅格拦截的垃圾取走，利于污水的处理，通过药剂添加管添加适量的药剂，方便污水的杂质的凝结成絮，方便污水的下一步的处理，通过流量计和药剂添加管上的刻度添加适量配比的药剂，避免药剂的浪费，减少成本，通过外部电机转筒和翻转板转动搅拌，保证污水与药剂的充分混合，提高污水处理的效率和效果，毛刷减少摩擦，提高使用寿命，降低使用成本，通过曝气机对处理箱内部进行曝气，提高污水处理的效果和效率，通过消泡尖刺将污水处理时产生的气泡刺破，避免妨碍污水的处理，通过电离棒将污水中的重金属离子析出，保证处理的效果，加热器保证合适的污水处理的温度，通过计时器记录污水处理搅拌时合适的时间，保证污水与药剂的充分混合，提高污水处理效率，通过集气罐将污水处理时产生的气体收集起来，避免其排出到空气中影响空气质量，提高环保安全性，多层过滤拱板利于水的进一步过滤，提高工作效率和效果，同时多层过滤拱板减少水流冲击对其起的影响，提高使用寿命，负压机提高水过滤的速度，通过吸附罐内的吸附剂进一步将水中的杂质吸附，保证水的干净卫生，过滤后的污水通过出水管排出，保证污水处理的效果，污水中的杂质沉淀通过杂质排出管排出，结构简单，使用方便，利于推广。
