申请日2018.07.23
公开(公告)日2018.11.23
IPC分类号C02F9/06
摘要
本发明公开了一种自动清洗型电化学水处理系统，包括上端呈开口设置的过滤箱、导水箱体、过滤装置和处理箱，所述过滤装置包括上端设有进水开口的过滤盒体，所述过滤箱的上端开口处安装有进水装置，所述处理箱的上端左右两侧安装有气缸，所述方形板的上端前后部分别安装有水泵和清洁水箱，所述方形板的底部设有分水盘，所述分水盘的底部设有竖直喷管，本发明过滤装置的拆卸与安装方便，便于对过滤装置所述的维修，其内部过滤板的更换方便;移动板上下移动时，调节竖直喷管的高度，进而使得经由竖直喷管表面的出水孔喷出的清洁水完成对蓄水腔侧壁的清洗。
权利要求书

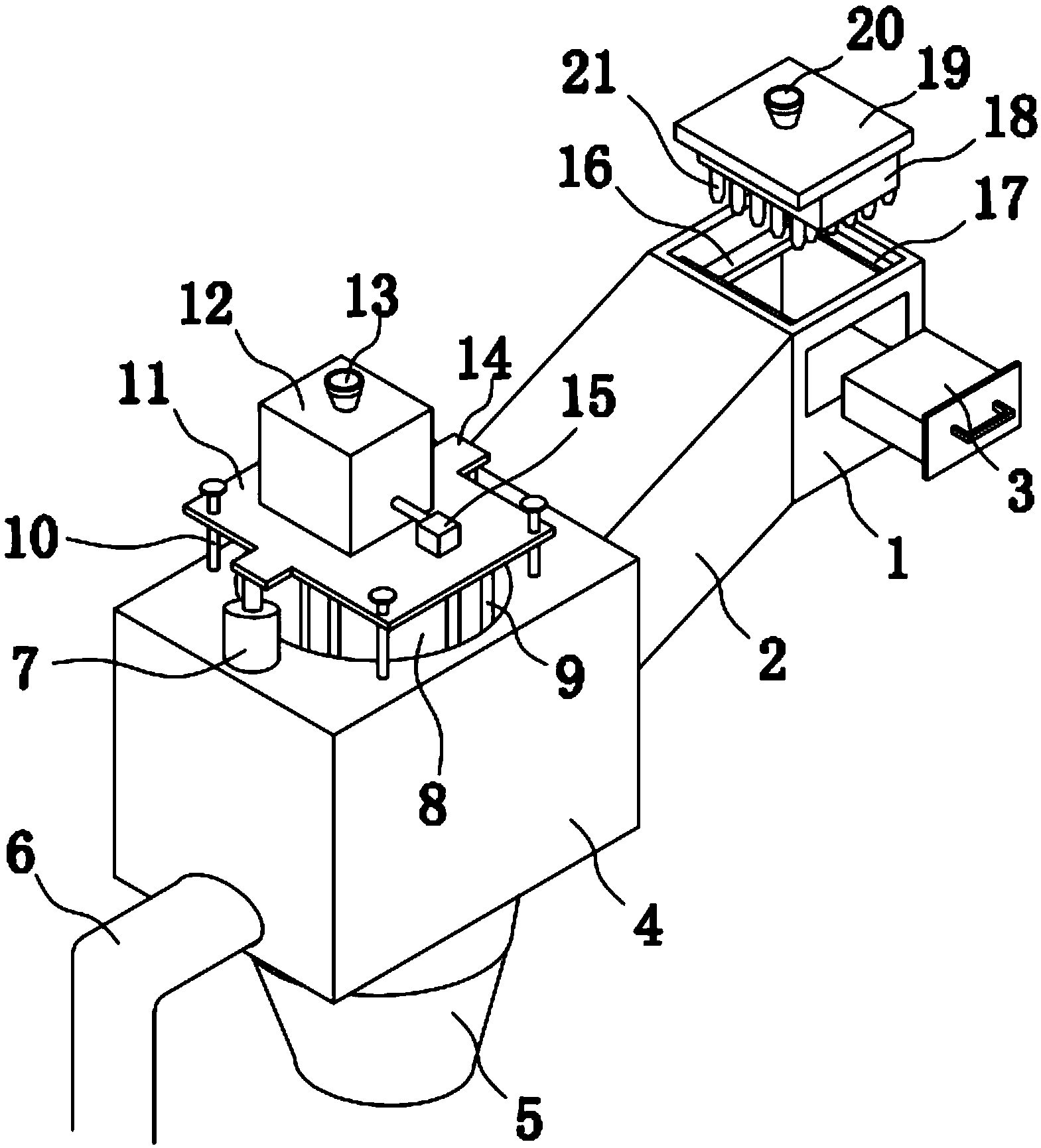

1.一种自动清洗型电化学水处理系统，包括上端呈开口设置的过滤箱(1)、导水箱体(2)、过滤装置(3)和处理箱(4)，所述过滤箱(1)连接于导水箱体(2)的右端，所述过滤箱(1)与导水箱体(2)内腔连通，所述导水箱体(2)设置于处理箱(4)的右端上部，所述导水箱体(2)和处理箱(4)内腔连通，其特征在于：所述过滤装置(3)经由过滤箱(1)的前部插接进其内腔，所述过滤装置(3)包括上端设有进水开口(34)的过滤盒体(33)，所述过滤盒体(33)的过滤内腔(36)前后壁设有用于插接过滤板(38)的滑接支撑板(37)，所述过滤箱(1)的上端开口处安装有进水装置，所述进水装置包括上端设有进水管(20)的限位板(19)，所述限位板(19)的下端设有集水箱(18)，所述集水箱(18)的下端连接有若干组出水管(21)，所述处理箱(4)的内部设有蓄水腔(8)，所述蓄水腔(8)的底部左右两侧分别设有正极板(22)和负极板(23)，所述处理箱(4)的上端左右两侧安装有气缸(7)，所述气缸(7)通过其活塞杆连接有移动板，所述移动板包括有一体成型的方形板(11)和连接凸起板(14)，所述连接凸起板(14)设置于方形板(11)的左右两侧中部，所述气缸(7)的活塞杆上端连接于连接凸起板(14)的下端，所述方形板(11)的上端前后部分别安装有水泵(15)和清洁水箱(12)，所述清洁水箱(12)的上端设有注水口(13)，所述方形板(11)的底部设有分水盘(24)，所述分水盘(24)的底部设有竖直喷管(9)，所述水泵(15)的进水口和出水口分别通过管道连接于清洁水箱(12)和分水盘(24)，所述处理箱(4)的底部设有排污管(5)，所述处理箱(4)的左端中部连接有引水管(6)。
2.根据权利要求1所述的一种自动清洗型电化学水处理系统，其特征在于：所述导水箱体(2)呈右高左低的倾斜设置。
3.根据权利要求1所述的一种自动清洗型电化学水处理系统，其特征在于：所述过滤盒体(33)的前部连接有密封板(31)，所述密封板(31)的前部焊接有把手(32)。
4.根据权利要求1所述的一种自动清洗型电化学水处理系统，其特征在于：所述过滤盒体(33)的后部设有凹槽(35)，所述过滤箱(1)的内腔后壁设有凸起(16)，所述凸起(16)卡接于凹槽(35)内。
5.根据权利要求1所述的一种自动清洗型电化学水处理系统，其特征在于：所述过滤板(38)至少设有三组，且由上至下设置的过滤板(38)的过滤孔直径依次变小。
6.根据权利要求1所述的一种自动清洗型电化学水处理系统，其特征在于：所述过滤箱(1)上端开口处左右侧壁设有水平支撑板(17)，所述限位板(19)通过水平支撑板(17)进行支撑。
7.根据权利要求1所述的一种自动清洗型电化学水处理系统，其特征在于：所述处理箱(4)的上端四个拐角处设有竖直光杆(10)，所述竖直光杆(10)贯穿方形板(11)的四个拐角处。
8.一种权利要求1所述的自动清洗型电化学水处理系统的使用方法，其特征在于：具体包括以下步骤：
S1、将需处理的水经由进水管(20)注入至集水箱(18)内，然后通过与集水箱(18)相连通的出水管(21)下落至过滤装置(3)的上方，通过过滤装置(3)的进水开口(34)下落至过滤板(38)上，经由过滤板(38)的过滤后经由导水箱体(2)流进处理箱(4)内的蓄水腔(8);
S2、给由正极板(22)和负极板(23)和水组成的电埸通以直流电后，接通电源使正极板(22)和负极板(23)电解反应产生强氧化性杀菌物质并自动杀菌灭藻，水中正、负电位离子向电位相反的极板移动，在正极板(22)和负极板(23)之间发生还原反应，使Ca2+、Mg2+还原成CaCO3、MgCO3，从而达到钙、镁离子不能再结垢的目的;
S3、蓄水腔(8)内的水在正极板(22)和负极板(23)之间发生还原反应后经由引水管(6)排出，最后蓄水腔(8)内的水的沉淀物经由排污管(5)排出，然后水泵(15)工作，将清洁水箱(12)内的清洁水引至分水盘(24)，最终经由竖直喷管(9)表面的出水孔喷出，经由竖直喷管(9)表面的出水孔喷出的清洁水对处理箱(4)的蓄水腔(8)侧壁进行清洁，通过气缸(7)活塞杆的伸出或者回缩，可在移动板上下移动时，调节竖直喷管(9)的高度，进而使得经由竖直喷管(9)表面的出水孔喷出的清洁水完成对蓄水腔(8)侧壁的清洗。
说明书
一种自动清洗型电化学水处理系统及方法
技术领域
本发明属于水处理技术领域，具体涉及一种自动清洗型电化学水处理系统，本发明还涉及到一种自动清洗型电化学水处理系统的使用方法。
背景技术
电化学水处理器要人工定期清洗，国内产品的清洗周期在二十天左右，清理不到位，清洗效果差，清理费时费力;注水时不具有过滤装置，直接对水进行电化学处理，处理效果差。
为此，我们提出一种自动清洗型电化学水处理系统及方法，以解决上述背景技术中提到的问题。
发明内容
本发明的目的在于提供一种自动清洗型电化学水处理系统及方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种自动清洗型电化学水处理系统，包括上端呈开口设置的过滤箱、导水箱体、过滤装置和处理箱，所述过滤箱连接于导水箱体的右端，所述过滤箱与导水箱体内腔连通，所述导水箱体设置于处理箱的右端上部，所述导水箱体和处理箱内腔连通，所述过滤装置经由过滤箱的前部插接进其内腔，所述过滤装置包括上端设有进水开口的过滤盒体，所述过滤盒体的过滤内腔前后壁设有用于插接过滤板的滑接支撑板，所述过滤箱的上端开口处安装有进水装置，所述进水装置包括上端设有进水管的限位板，所述限位板的下端设有集水箱，所述集水箱的下端连接有若干组出水管，所述处理箱的内部设有蓄水腔，所述蓄水腔的底部左右两侧分别设有正极板和负极板，所述处理箱的上端左右两侧安装有气缸，所述气缸通过其活塞杆连接有移动板，所述移动板包括有一体成型的方形板和连接凸起板，所述连接凸起板设置于方形板的左右两侧中部，所述气缸的活塞杆上端连接于连接凸起板的下端，所述方形板的上端前后部分别安装有水泵和清洁水箱，所述清洁水箱的上端设有注水口，所述方形板的底部设有分水盘，所述分水盘的底部设有竖直喷管，所述水泵的进水口和出水口分别通过管道连接于清洁水箱和分水盘，所述处理箱的底部设有排污管，所述处理箱的左端中部连接有引水管。
优选的，所述导水箱体呈右高左低的倾斜设置。
优选的，所述过滤盒体的前部连接有密封板，所述密封板的前部焊接有把手。
优选的，所述过滤盒体的后部设有凹槽，所述过滤箱的内腔后壁设有凸起，所述凸起卡接于凹槽内。
优选的，所述过滤板至少设有三组，且由上至下设置的过滤板的过滤孔直径依次变小。
优选的，所述过滤箱上端开口处左右侧壁设有水平支撑板，所述限位板通过水平支撑板进行支撑。
优选的，所述处理箱的上端四个拐角处设有竖直光杆，所述竖直光杆贯穿方形板的四个拐角处。
本发明还提供了一种自动清洗型电化学水处理系统的使用方法，具体包括以下步骤：
S1、将需处理的水经由进水管注入至集水箱内，然后通过与集水箱相连通的出水管下落至过滤装置的上方，通过过滤装置的进水开口下落至过滤板上，经由过滤板的过滤后经由导水箱体流进处理箱内的蓄水腔;
S2、给由正极板和负极板和水组成的电埸通以直流电后，接通电源使正极板和负极板电解反应产生强氧化性杀菌物质并自动杀菌灭藻，水中正、负电位离子向电位相反的极板移动，在正极板和负极板之间发生还原反应，使Ca2+、Mg2+还原成CaCO3、MgCO3，从而达到钙、镁离子不能再结垢的目的;
S3、蓄水腔内的水在正极板和负极板之间发生还原反应后经由引水管排出，最后蓄水腔内的水的沉淀物经由排污管排出，然后水泵工作，将清洁水箱内的清洁水引至分水盘，最终经由竖直喷管表面的出水孔喷出，经由竖直喷管表面的出水孔喷出的清洁水对处理箱的蓄水腔侧壁进行清洁，通过气缸活塞杆的伸出或者回缩，可在移动板上下移动时，调节竖直喷管的高度，进而使得经由竖直喷管表面的出水孔喷出的清洁水完成对蓄水腔侧壁的清洗。
本发明提供的一种自动清洗型电化学水处理系统及方法，本发明通过集水箱和其下端连接有若干组出水管的设置，在污水下落至过滤板前，使得出水管可对污水进行分流作用，有利于提高过滤板的过滤效果;
通过过滤装置的设置，其内部设有的过滤板可对污水进行过滤，有利于污水后期的电化学处理;过滤装置的拆卸与安装方便，便于对过滤装置的维修，其内部过滤板的更换方便;
水泵工作，将清洁水箱内的清洁水引至分水盘，最终经由竖直喷管表面的出水孔喷出，经由竖直喷管表面的出水孔喷出的清洁水对处理箱的蓄水腔侧壁进行清洁，通过气缸的活塞杆的伸出或者回缩，可在移动板上下移动时，调节竖直喷管的高度，进而使得经由竖直喷管表面的出水孔喷出的清洁水完成对蓄水腔侧壁的清洗。
