申请日2018.03.06
公开(公告)日2019.02.01
IPC分类号B02C18/14; B02C18/18; B02C18/24; B02C18/16
摘要
本实用新型公开了环保污泥处理技术领域的一种适合粘性污泥破碎装置，包括下料仓，所述下料仓的顶部安装有上料仓，所述下料仓的底部安装有底部支架，所述下料仓的一侧安装有驱动机构，所述下料仓的另一侧安装有大传动轮和小传动轮，所述大传动轮和小传动轮相互啮合，所述下料仓的两侧壁均安装有两组轴承，所述下料仓的内部两侧分别设有破碎轴一和破碎轴二，所述下料仓的内腔两侧壁均匀设有档杆，结构新颖、设计合理、维护方便、不易堵塞，能够将大块状、不规则状以及无法进入螺旋输送机的污泥泥饼和泥块通过机械搅拌、切割成无数细小、不规则的块状，达到连续均匀的进入螺旋输送机内，便于运输周转。
权利要求书

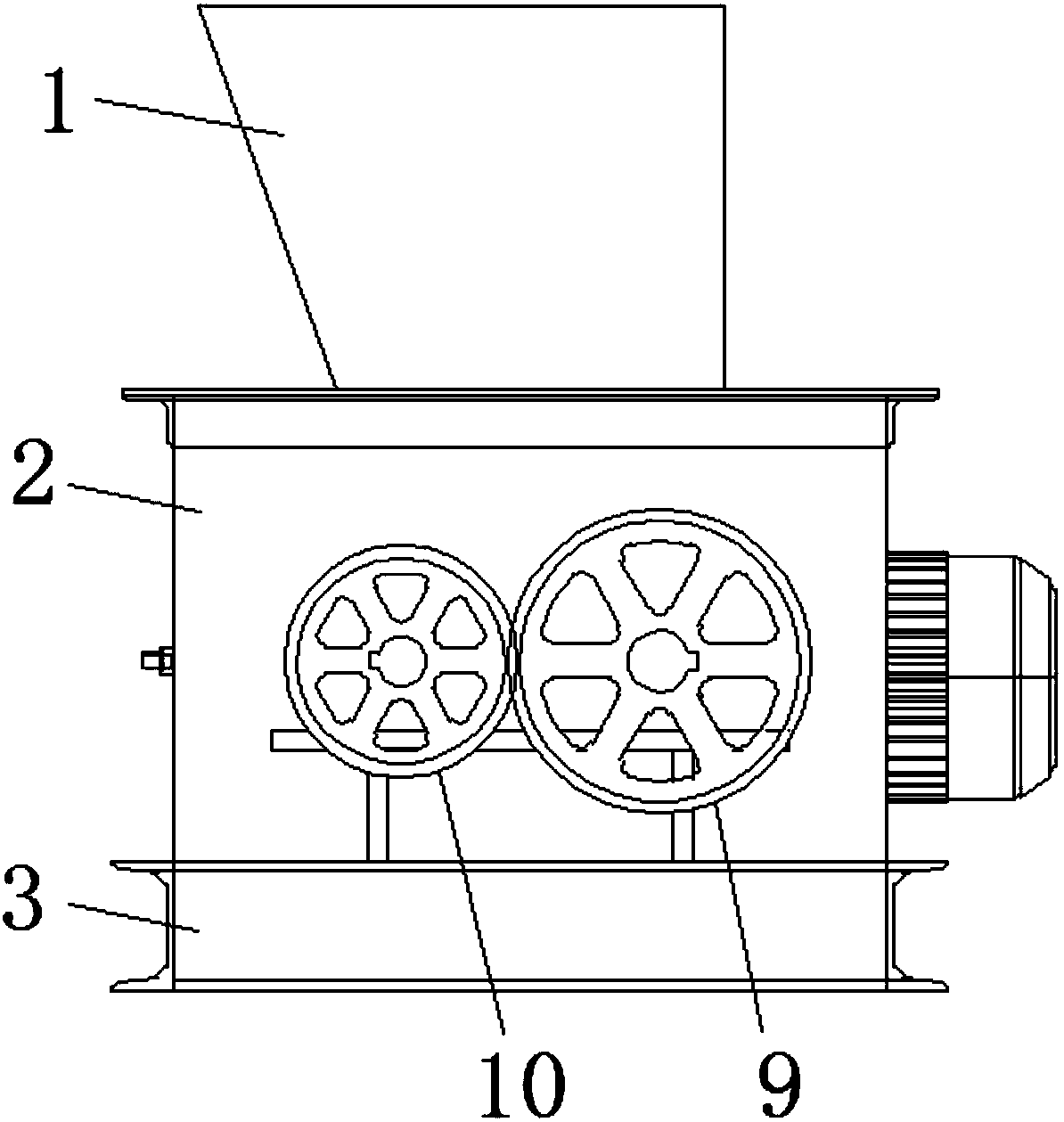

1.一种适合粘性污泥破碎装置，包括下料仓(2)，其特征在于：所述下料仓(2)的顶部安装有上料仓(1)，所述下料仓(2)的底部安装有底部支架(3)，所述下料仓(2)的一侧安装有驱动机构(4)，所述下料仓(2)的另一侧安装有大传动轮(9)和小传动轮(10)，所述大传动轮(9)和小传动轮(10)相互啮合，所述下料仓(2)的两侧壁均安装有两组轴承(5)，所述下料仓(2)的内部两侧分别设有破碎轴一(7)和破碎轴二(8)，所述破碎轴一(7)的两端分别插接在一侧两组轴承(5)的轴心处，所述破碎轴二(8)的两端分别插接在另一侧两组轴承(5)的轴心处，所述破碎轴一(7)和破碎轴二(8)的右端分别插接在大传动轮(9)和小传动轮(10)的轴心处，所述下料仓(2)的内腔两侧壁均匀设有档杆(6)。
2.根据权利要求1所述的一种适合粘性污泥破碎装置，其特征在于：所述驱动机构(4)包括驱动电机和减速箱，且驱动电机通过减速箱与破碎轴二(8)连接。
3.根据权利要求1所述的一种适合粘性污泥破碎装置，其特征在于：所述档杆(6)的一端设有螺柱，且螺柱通过螺栓固定安装于下料仓(2)的外壁。
4.根据权利要求1所述的一种适合粘性污泥破碎装置，其特征在于：所述破碎轴一(7)和破碎轴二(8)的外壁均匀设有破碎齿，且破碎齿采用细直光滑的不锈钢圆棒，所述档杆(6)与破碎齿呈间隔设置。
5.根据权利要求1所述的一种适合粘性污泥破碎装置，其特征在于：所述大传动轮(9)外壁的齿数为小传动轮(10)外壁齿数的两倍。
说明书
一种适合粘性污泥破碎装置
技术领域
本实用新型涉及环保污泥处理技术领域，具体为一种适合粘性污泥破碎装置。
背景技术
污泥是一种粘度较大，水分大易结块的高湿物料。我国众多的破碎机中，在污泥处理过程中使用的破碎设备较为特殊。因为污泥性质不同，对于破碎设备的要求以及所要达到的目的都有其本身的特殊性。
污泥破碎装置在含水率高的情况下产生粘料、堵塞，导致设备无法正常工作。一般情况下，污泥含水率高了，其粘度也会增加。在破碎过程中，由于污泥粘度增加，使其容易粘附在破碎轴上，无法自动分离、脱落，最后堵塞污泥仓。在对污泥干化及运输储存中，一般要对污泥泥饼和泥块进行破碎处理，否则难以保证其高效的干化效果，导致运输存储带来麻烦。
基于此，本实用新型设计了一种适合粘性污泥破碎装置，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种适合粘性污泥破碎装置，解决了上述背景技术提到的问题，并提出了可将大块状、不规则状，不便于运输的污泥泥饼和泥块破碎装置，通过机械粉碎形式，得到连续均匀的污泥块，便于运输存储。
为实现上述目的，本实用新型提供如下技术方案：一种适合粘性污泥破碎装置，包括下料仓，所述下料仓的顶部安装有上料仓，所述下料仓的底部安装有底部支架，所述下料仓的一侧安装有驱动机构，所述下料仓的另一侧安装有大传动轮和小传动轮，所述大传动轮和小传动轮相互啮合，所述下料仓的两侧壁均安装有两组轴承，所述下料仓的内部两侧分别设有破碎轴一和破碎轴二，所述破碎轴一的两端分别插接在一侧两组轴承的轴心处，所述破碎轴二的两端分别插接在另一侧两组轴承的轴心处，所述破碎轴一和破碎轴二的右端分别插接在大传动轮和小传动轮的轴心处，所述下料仓的内腔两侧壁均匀设有档杆。
优选的，所述驱动机构包括驱动电机和减速箱，且驱动电机通过减速箱与破碎轴二连接。
优选的，所述档杆的一端设有螺柱，且螺柱通过螺栓固定安装于下料仓的外壁。
优选的，所述破碎轴一和破碎轴二的外壁均匀设有破碎齿，且破碎齿采用细直光滑的不锈钢圆棒，所述档杆与破碎齿呈间隔设置。
优选的，所述大传动轮外壁的齿数为小传动轮外壁齿数的两倍。
与现有技术相比，本实用新型的有益效果是：本实用新型结构新颖、设计合理、维护方便、不易堵塞，能够将大块状、不规则状以及无法进入螺旋输送机的污泥泥饼和泥块通过机械搅拌、切割成无数细小、不规则的块状，达到连续均匀的进入螺旋输送机内，便于运输周转。
