申请日2018.02.09
公开(公告)日2019.01.11
IPC分类号C02F1/44; B01D61/08; B01D61/10; C02F103/04
摘要
本实用新型公开了一种医用纯化水处理装置，包括自来水管道、原水箱、RO装置和纯化水箱，自来水管道一侧安装有电磁阀，电磁阀一侧设置有RO浓水通道，电磁阀右侧安装有原水箱，原水箱通过管道与保安过滤器相连，保安过滤器左侧安装有活性炭过滤器，活性炭过滤器左侧设置有石英砂过滤器，石英砂过滤器一侧设置有压力传感器，压力传感器左侧安装有原水增压泵;本实用新型通过设置的RO装置，RO装置内部事务膜元件通过增加膜面积，而不是通过增加膜通量及给水压力来提高产水量，故能保持很低的污堵速率，从而维持长期高产水量，延长膜元件寿命，该元件运行压力低，增加了系统运行的经济性，为该水系统制备工程提高了工作效率。
权利要求书

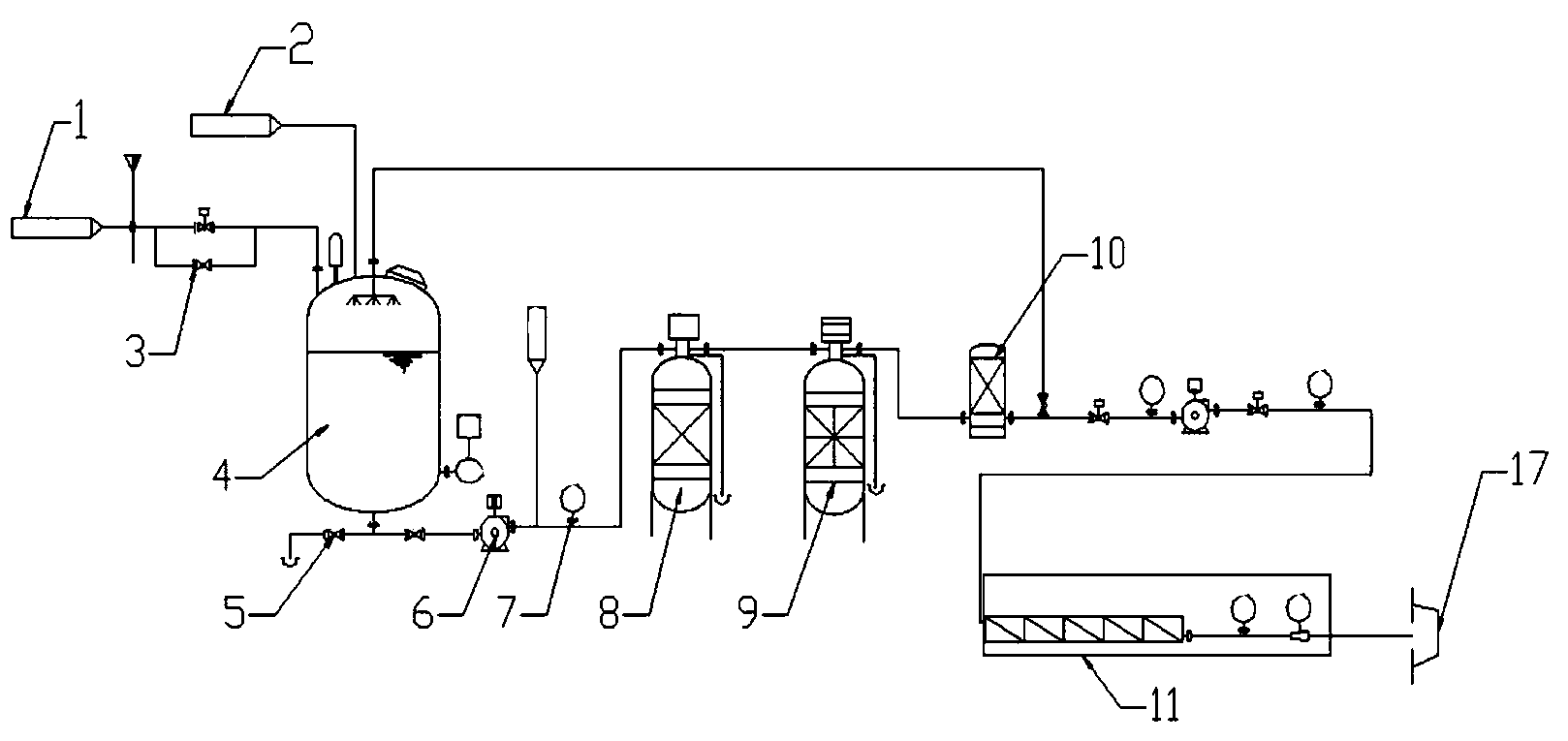

1.一种医用纯化水处理装置，其特征在于，包括自来水管道(1)、原水箱(4)、RO装置(11)和纯化水箱(12)，自来水管道(1)一侧安装有电磁阀(3)，电磁阀(3)一侧设置有RO浓水通道(2)，电磁阀(3)右侧安装有原水箱(4)，原水箱(4)通过管道与保安过滤器(10)相连，保安过滤器(10)左侧安装有活性炭过滤器(9)，活性炭过滤器(9)左侧设置有石英砂过滤器(8)，石英砂过滤器(8)一侧设置有压力传感器(7)，压力传感器(7)左侧安装有原水增压泵(6)，原水箱(4)一侧末端安装有隔膜阀(5)，RO装置(11)通过回水管道(17)与纯化水箱(12)相连，纯化水箱(12)通过输水管道与紫外线杀菌器(16)相连，紫外线杀菌器(16)右侧安装有滤菌器(15)，纯化水箱(12)通过主管道与二楼用水点(13)相连，二楼用水点(13)通过主管道与三楼用水点(14)相连。
2.根据权利要求1所述的一种医用纯化水处理装置，其特征在于，原水箱(4)和纯化水箱(12)的尺寸大小相等，且任何与纯化水接触的隔膜阀(5)均是一种无接缝、不存水的阀门结构。
3.根据权利要求1所述的一种医用纯化水处理装置，其特征在于，石英砂过滤器(8)、活性炭过滤器(9)和保安过滤器(10)组成一套过滤系统，且三者过滤器均是由316不锈钢材料制成，每一组过滤器安装在同一水平面上。
4.根据权利要求1所述的一种医用纯化水处理装置，其特征在于，RO装置(11)的数量设置有两组，且RO装置(11)的内部设置有电阻仪和RO流量计。
5.根据权利要求1所述的一种医用纯化水处理装置，其特征在于，滤菌器(15)和紫外线杀菌器(16)组成一套杀菌系统装置，且回水管道(17)与输送RO水管路连接倾斜度大于1%，拐角圆弧半径R≥10mm。
说明书
一种医用纯化水处理装置
技术领域
本实用新型涉及RO水处理系统技术领域，尤其是一种医用纯化水处理装置。
背景技术
随着科技进步和工业生产技术的高速发展，特别是医用等行业产品品质和工艺水平的不断提高，医用行业用水的需求量越来越大，已不再是少数工艺环节使用纯水，产品的品质要求已经需要将生产全过程的用水从自来水改为纯净水，所以以往购买商业纯水的方式和较高成本的自制纯水的方法已不再适合这类生产的需要。以漂洗废水经化学处理和预处理后的达标水进行进一步深度处理，产生的纯水再次返回医用线使用，已经不能满足医用水的需要，并且没有经过一系列的很重要、彻底的过滤、杀菌处理特别在RO水处理这一个方面，往往难以达成较高的要求。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺点，提供一种制备系统完善、实用性较高的50L医用纯化水处理方案。
为了解决上述技术问题，本实用新型提供了如下的技术方案：本实用新型包括自来水管道、原水箱、RO装置和纯化水箱，自来水管道一侧安装有电磁阀，电磁阀一侧设置有RO浓水通道，电磁阀右侧安装有原水箱，原水箱通过管道与保安过滤器相连，保安过滤器左侧安装有活性炭过滤器，活性炭过滤器左侧设置有石英砂过滤器，石英砂过滤器一侧设置有压力传感器，压力传感器左侧安装有原水增压泵，原水箱一侧末端安装有膈膜阀，RO装置通过回水管道与纯化水箱相连，纯化水箱通过输水管道与紫外线杀菌器相连，紫外线杀菌器右侧安装有滤菌器，纯化水箱通过主管道与二楼用水点相连，二楼用水点通过主管道与三楼用水点相连。
作为本实用新型的一种优选技术方案，原水箱和纯化水箱的尺寸大小相等，且任何与纯化水接触的隔膜阀均是一种无接缝、不存水的阀门结构，防止了RO水的意外污染。
作为本实用新型的一种优选技术方案，石英砂过滤器、活性炭过滤器和保安过滤器组成一套过滤系统，且三者过滤器均是由316不锈钢材料制成，每一组过滤器安装在同一水平面上，使得水进过过滤器时，进行多级过滤，使得过滤更加充分。
作为本实用新型的一种优选技术方案，RO装置的数量设置有两组，且RO装置的内部设置有电阻仪和RO流量计，对水进行二级反渗透处理，从而使可以透过的纯水和无法透过的浓缩水严格区分开来。
作为本实用新型的一种优选技术方案，滤菌器和紫外线杀菌器组成一套杀菌系统装置，且回水管道与输送RO水管路连接倾斜度大于1%，拐角圆弧半径R≥10mm，通过多组除菌器的协调运作，使得杀菌效果更好，提高了工作效率。
本实用新型所达到的有益效果是：本实用新型为一种医用纯化水处理装置，包括自来水管道、原水箱、RO装置和纯化水箱，通过设置的石英砂过滤器、活性炭过滤器和保安过滤器，多组过滤器协调配合，允许悬浮物等杂质进入过滤层内部，产生更有效的深层过滤，而延长清洗间隔，并且经过最后的保安过滤器可以很好的去除水中残余的胶体颗粒，以防止可能存在的悬浮颗粒的破坏，对膜和高压泵起保护作用，提高了过滤的效果，通过设置的RO装置，RO装置内部事务膜元件通过增加膜面积，而不是通过增加膜通量及给水压力来提高产水量，故能保持很低的污堵速率，从而维持长期高产水量，延长膜元件寿命，该元件运行压力低，增加了系统运行的经济性，为该水系统制备工程提高了工作效率。
